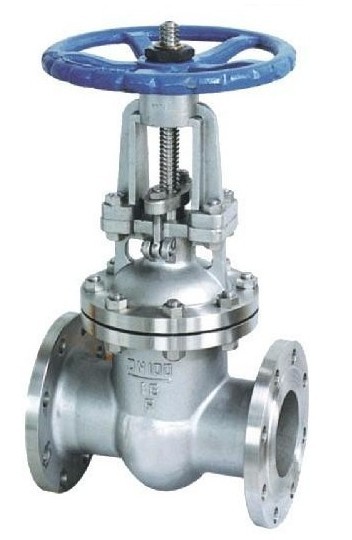

Z41H-16P不銹鋼法蘭閘閥

產品型號：Z41H-16P   零售價（0.0000

Z41H-16P不銹鋼法蘭閘閥用途           廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置 　 Z41H-16P不銹鋼法蘭閘閥特點 1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小 2、密封面采用不銹鋼和硬質合金，使用壽命長 3、采用柔性石墨填料、密封可靠，操作輕便靈活 4、驅動方式為手動、氣動、電動、齒輪傳動 5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式 　 ◆Z41H-16P不銹鋼法蘭閘閥主要性能規范 公稱壓力PN（MPa） 殼體 試驗壓力 （MPa） 上密封 密封 （液） 密封 （氣） 1.6 2.4 1.76 0.6 1.76 2.5 3.75 2.75 0.6 2.75 4.0 6.0 4.4 0.6 4.4 6.4 9.6 7.04 0.6 7.04 10.0 15.0 11.0 0.6 11.0 16.0 24.0 17.60 0.6 17.60 Z41H-16P不銹鋼法蘭閘閥適用范圍 殼體材料 適用介質 適用溫度℃ 碳素鋼（C型） 水、蒸汽、油品 ≤425 鉻鎳鈦鋼（P型） 硝酸類 ≤200 鉻鎳鉬鈦鋼（R型） 醋酸類 ≤200 鉻鉬鋼（I型） 水、蒸汽、油品 ≤550 ◆ Z41H-16P不銹鋼法蘭閘閥主要零件材料 閥體、閥蓋 閘板、閥座 閥桿 閥桿螺母 填料 手輪 碳素鋼 優質碳鋼 +硬質合金或不銹鋼 鉻不銹鋼 鋁青銅 石墨石棉盤根 可鍛鑄鐵 鉻鎳鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鈦不銹鋼 鋁青銅 漫聚四氟乙 可鍛鑄鐵 鉻鎳鉬鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鉬鈦不銹鋼 鋁青銅 烯石棉盤根 可鍛鑄鐵 鉻鉬鋼 合金鋼 +硬質合金 鉻鉬鋁鋼 鋁青銅 柔性石墨 可鍛鑄鐵 Z41H-16P不銹鋼法蘭閘閥主要尺寸表 公稱通徑DN 主要外形尺寸和連接尺寸 L D D1 D2 b f z-d H H1 Do Z440H/Z41Y-10    Z40/Z41Y-16P     Z40Z41Y-16R     Z40/Z41Y-16P     Z40/Z41Y-16R    Z40/Z41Y-16I 15 130 95 65 45 14 2 4-14 175 195 120 20 150 105 75 55 14 2 4-14 180 205 140 25 160 115 85 65 14 2 4-14 210 240 160 32 180 135 100 78 16 2 4-18 230 266 180 40 200 145 110 85 16 3 4-18 350 405 200 50 230 160 125 100 16 3 4-18 358 420 240 65 290 180 145 120 18 3 4-18 375 450 240 80 320 195 160 135 20 3 8-18 433 528 280 100 350 215 180 155 20 3 8-18 502 620 320 125 400 245 210 185 22 3 8-18 612 753 360 150 480 280 240 210 24 3 8-23 676 847 360 200 600 335 295 265 26 3 12-23 820 1039 400 250 730 405 355 320 30 3 12-25 969 1245 450 300 850 460 410 375 30 3 12-25 1142 1472 560 350 980 520 470 435 34 3 16-25 1280 1650 640 400 1100 580 525 485 36 4 16-30 1452 1887 640 450 1200 640 585 545 40 4 20-30 1541 2011 720 500 1250 705 650 608 44 4 20-34 1676 2181 720 600 1450 840 770 718 48 5 20-41 1810 2440 800 Z440H/Z41Y-25    Z40/Z41Y-25P     Z40Z41Y-25R     Z40/Z41Y-25P     Z40/Z41Y-25R    Z40/Z41Y-25I 15 130 95 65 45 16 2 4-14 175 195 120 20 150 105 75 55 16 2 4-14 180 205 140 25 120 115 85 65 16 2 4-14 21 0 240 160 32 140 135 100 78 18 2 4-18 230 266 180 40 240 145 110 85 18 3 4-18 350 405 200 50 250 160 125 100 20 3 4-18 358 420 240 65 270 180 145 120 22 3 4-18 375 450 240 80 280 195 160 135 22 3 8-18 433 528 280 100 300 230 190 160 24 3 8-18 502 620 320 125 325 270 220 188 28 3 8-18 612 753 360 150 350 300 250 218 30 3 8-23 676 847 360 200 400 360 310 278 34 3 12-23 820 1039 400 250 450 425 370 332 36 3 12-25 969 1245 450 300 500 485 430 390 40 3 12-25 1142 1472 560 350 550 550 490 448 44 3 16-25 1280 1650 640 400 600 610 550 505 48 4 16-30 1452 1887 640 450 650 640 585 545 48 4 20-30 1541 2011 720 500 700 705 650 608 54 4 20-34 1676 2181 720 600 800 840 770 718 56 5 20-41 1810 2440 800

Z41H-16P不銹鋼法蘭閘閥

產品型號：Z41H-16P   零售價（0.0000

Z41H-16P不銹鋼法蘭閘閥用途           廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置 　 Z41H-16P不銹鋼法蘭閘閥特點 1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小 2、密封面采用不銹鋼和硬質合金，使用壽命長 3、采用柔性石墨填料、密封可靠，操作輕便靈活 4、驅動方式為手動、氣動、電動、齒輪傳動 5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式 　 ◆Z41H-16P不銹鋼法蘭閘閥主要性能規范 公稱壓力PN（MPa） 殼體 試驗壓力 （MPa） 上密封 密封 （液） 密封 （氣） 1.6 2.4 1.76 0.6 1.76 2.5 3.75 2.75 0.6 2.75 4.0 6.0 4.4 0.6 4.4 6.4 9.6 7.04 0.6 7.04 10.0 15.0 11.0 0.6 11.0 16.0 24.0 17.60 0.6 17.60 Z41H-16P不銹鋼法蘭閘閥適用范圍 殼體材料 適用介質 適用溫度℃ 碳素鋼（C型） 水、蒸汽、油品 ≤425 鉻鎳鈦鋼（P型） 硝酸類 ≤200 鉻鎳鉬鈦鋼（R型） 醋酸類 ≤200 鉻鉬鋼（I型） 水、蒸汽、油品 ≤550 ◆ Z41H-16P不銹鋼法蘭閘閥主要零件材料 閥體、閥蓋 閘板、閥座 閥桿 閥桿螺母 填料 手輪 碳素鋼 優質碳鋼 +硬質合金或不銹鋼 鉻不銹鋼 鋁青銅 石墨石棉盤根 可鍛鑄鐵 鉻鎳鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鈦不銹鋼 鋁青銅 漫聚四氟乙 可鍛鑄鐵 鉻鎳鉬鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鉬鈦不銹鋼 鋁青銅 烯石棉盤根 可鍛鑄鐵 鉻鉬鋼 合金鋼 +硬質合金 鉻鉬鋁鋼 鋁青銅 柔性石墨 可鍛鑄鐵 Z41H-16P不銹鋼法蘭閘閥主要尺寸表 公稱通徑DN 主要外形尺寸和連接尺寸 L D D1 D2 b f z-d H H1 Do Z440H/Z41Y-10    Z40/Z41Y-16P     Z40Z41Y-16R     Z40/Z41Y-16P     Z40/Z41Y-16R    Z40/Z41Y-16I 15 130 95 65 45 14 2 4-14 175 195 120 20 150 105 75 55 14 2 4-14 180 205 140 25 160 115 85 65 14 2 4-14 210 240 160 32 180 135 100 78 16 2 4-18 230 266 180 40 200 145 110 85 16 3 4-18 350 405 200 50 230 160 125 100 16 3 4-18 358 420 240 65 290 180 145 120 18 3 4-18 375 450 240 80 320 195 160 135 20 3 8-18 433 528 280 100 350 215 180 155 20 3 8-18 502 620 320 125 400 245 210 185 22 3 8-18 612 753 360 150 480 280 240 210 24 3 8-23 676 847 360 200 600 335 295 265 26 3 12-23 820 1039 400 250 730 405 355 320 30 3 12-25 969 1245 450 300 850 460 410 375 30 3 12-25 1142 1472 560 350 980 520 470 435 34 3 16-25 1280 1650 640 400 1100 580 525 485 36 4 16-30 1452 1887 640 450 1200 640 585 545 40 4 20-30 1541 2011 720 500 1250 705 650 608 44 4 20-34 1676 2181 720 600 1450 840 770 718 48 5 20-41 1810 2440 800 Z440H/Z41Y-25    Z40/Z41Y-25P     Z40Z41Y-25R     Z40/Z41Y-25P     Z40/Z41Y-25R    Z40/Z41Y-25I 15 130 95 65 45 16 2 4-14 175 195 120 20 150 105 75 55 16 2 4-14 180 205 140 25 120 115 85 65 16 2 4-14 21 0 240 160 32 140 135 100 78 18 2 4-18 230 266 180 40 240 145 110 85 18 3 4-18 350 405 200 50 250 160 125 100 20 3 4-18 358 420 240 65 270 180 145 120 22 3 4-18 375 450 240 80 280 195 160 135 22 3 8-18 433 528 280 100 300 230 190 160 24 3 8-18 502 620 320 125 325 270 220 188 28 3 8-18 612 753 360 150 350 300 250 218 30 3 8-23 676 847 360 200 400 360 310 278 34 3 12-23 820 1039 400 250 450 425 370 332 36 3 12-25 969 1245 450 300 500 485 430 390 40 3 12-25 1142 1472 560 350 550 550 490 448 44 3 16-25 1280 1650 640 400 600 610 550 505 48 4 16-30 1452 1887 640 450 650 640 585 545 48 4 20-30 1541 2011 720 500 700 705 650 608 54 4 20-34 1676 2181 720 600 800 840 770 718 56 5 20-41 1810 2440 800

不銹鋼法蘭閘閥Z41H-16P、手動不銹鋼閘閥Z41W-16P-Z41W-25P

Z41H-16P不銹鋼法蘭閘閥

產品型號：Z41H-16P   零售價（0.0000

Z41H-16P不銹鋼法蘭閘閥用途           廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置 　 Z41H-16P不銹鋼法蘭閘閥特點 1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小 2、密封面采用不銹鋼和硬質合金，使用壽命長 3、采用柔性石墨填料、密封可靠，操作輕便靈活 4、驅動方式為手動、氣動、電動、齒輪傳動 5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式 　 ◆Z41H-16P不銹鋼法蘭閘閥主要性能規范 公稱壓力PN（MPa） 殼體 試驗壓力 （MPa） 上密封 密封 （液） 密封 （氣） 1.6 2.4 1.76 0.6 1.76 2.5 3.75 2.75 0.6 2.75 4.0 6.0 4.4 0.6 4.4 6.4 9.6 7.04 0.6 7.04 10.0 15.0 11.0 0.6 11.0 16.0 24.0 17.60 0.6 17.60 Z41H-16P不銹鋼法蘭閘閥適用范圍 殼體材料 適用介質 適用溫度℃ 碳素鋼（C型） 水、蒸汽、油品 ≤425 鉻鎳鈦鋼（P型） 硝酸類 ≤200 鉻鎳鉬鈦鋼（R型） 醋酸類 ≤200 鉻鉬鋼（I型） 水、蒸汽、油品 ≤550 ◆ Z41H-16P不銹鋼法蘭閘閥主要零件材料 閥體、閥蓋 閘板、閥座 閥桿 閥桿螺母 填料 手輪 碳素鋼 優質碳鋼 +硬質合金或不銹鋼 鉻不銹鋼 鋁青銅 石墨石棉盤根 可鍛鑄鐵 鉻鎳鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鈦不銹鋼 鋁青銅 漫聚四氟乙 可鍛鑄鐵 鉻鎳鉬鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鉬鈦不銹鋼 鋁青銅 烯石棉盤根 可鍛鑄鐵 鉻鉬鋼 合金鋼 +硬質合金 鉻鉬鋁鋼 鋁青銅 柔性石墨 可鍛鑄鐵 Z41H-16P不銹鋼法蘭閘閥主要尺寸表   公稱通徑DN 主要外形尺寸和連接尺寸 L D D1 D2 b f z-d H H1 Do Z440H/Z41Y-10    Z40/Z41Y-16P     Z40Z41Y-16R     Z40/Z41Y-16P     Z40/Z41Y-16R    Z40/Z41Y-16I 15 130 95 65 45 14 2 4-14 175 195 120 20 150 105 75 55 14 2 4-14 180 205 140 25 160 115 85 65 14 2 4-14 210 240 160 32 180 135 100 78 16 2 4-18 230 266 180 40 200 145 110 85 16 3 4-18 350 405 200 50 230 160 125 100 16 3 4-18 358 420 240 65 290 180 145 120 18 3 4-18 375 450 240 80 320 195 160 135 20 3 8-18 433 528 280 100 350 215 180 155 20 3 8-18 502 620 320 125 400 245 210 185 22 3 8-18 612 753 360 150 480 280 240 210 24 3 8-23 676 847 360 200 600 335 295 265 26 3 12-23 820 1039 400 250 730 405 355 320 30 3 12-25 969 1245 450 300 850 460 410 375 30 3 12-25 1142 1472 560 350 980 520 470 435 34 3 16-25 1280 1650 640 400 1100 580 525 485 36 4 16-30 1452 1887 640 450 1200 640 585 545 40 4 20-30 1541 2011 720 500 1250 705 650 608 44 4 20-34 1676 2181 720 600 1450 840 770 718 48 5 20-41 1810 2440 800 Z440H/Z41Y-25    Z40/Z41Y-25P     Z40Z41Y-25R     Z40/Z41Y-25P     Z40/Z41Y-25R    Z40/Z41Y-25I 15 130 95 65 45 16 2 4-14 175 195 120 20 150 105 75 55 16 2 4-14 180 205 140 25 120 115 85 65 16 2 4-14 21 0 240 160 32 140 135 100 78 18 2 4-18 230 266 180 40 240 145 110 85 18 3 4-18 350 405 200 50 250 160 125 100 20 3 4-18 358 420 240 65 270 180 145 120 22 3 4-18 375 450 240 80 280 195 160 135 22 3 8-18 433 528 280 100 300 230 190 160 24 3 8-18 502 620 320 125 325 270 220 188 28 3 8-18 612 753 360 150 350 300 250 218 30 3 8-23 676 847 360 200 400 360 310 278 34 3 12-23 820 1039 400 250 450 425 370 332 36 3 12-25 969 1245 450 300 500 485 430 390 40 3 12-25 1142 1472 560 350 550 550 490 448 44 3 16-25 1280 1650 640 400 600 610 550 505 48 4 16-30 1452 1887 640 450 650 640 585 545 48 4 20-30 1541 2011 720 500 700 705 650 608 54 4 20-34 1676 2181 720 600 800 840 770 718 56 5 20-41 1810 2440

Z41H法蘭閘閥
Z41W不銹鋼法蘭閘閥,江蘇Z41W不銹鋼法蘭閘閥價格及介紹：
銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。閘閥流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路中做介質切斷或流通
MED不銹鋼閘閥主要參數：
閥門型號：Z40,Z61,Z11等
主體材質:304,316, CF8,CF8M,CF3,CF3M，CF8C及雙相不銹鋼
尺寸范圍: DN15-DN600；1/2"-24"
壓力范圍: 1.0-16.0Mpa,150l-1500lb
可選驅動方式：手動，齒輪，氣動，電動；
美標不銹鋼閘閥設計標準：
設計和制造標準按照: ASME B16.34,API6D；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25
檢驗和測試按照: API598
