一、應用規范：
1、設計制造:GB/T12224-1989和JB/T7747-1995
2、連接方式: 1.管接頭內螺紋連接2.對焊式管接頭
3、結構特征:1.錐面密封2.浮動閥瓣3.直角式通道
4、閥門檢驗和試驗:GB/T13927-1992
5、材料:1.碳鋼按GB/T12228-1989的規定2.不銹鋼GB/T1220-1989的規定
二、性能規范:
1. 公稱壓力:6.4-32Mpa
2. 適用溫度:≤425℃
3.適用介質:水 蒸汽 油品等
三、主要零件材料
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
J24型 |
20＃ |
20＃ |
2Cr13 |
20＃ |
柔性石墨 |
SS304 |
SS304 |
SS304 |
SS304 |

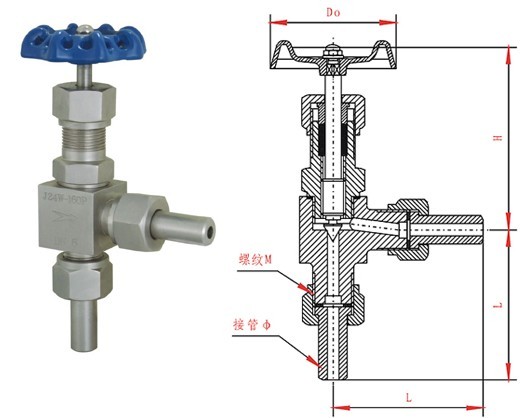

四、主要外形尺寸
規格 |
M |
Ф |
L1 |
L |
H |
Do |
重量(kg) |
DN6 |
M20х1.5 |
Φ14х4 |
70 |
70 |
96 |
63 |
1.0 |
DN10 |
M24х1.5 |
Φ18х4 |
80 |
80 |
115 |
78 |
1.2 |
DN15 |
M30х1.5 |
Φ22х4 |
90 |
90 |
122 |
100 |
2.2 |
DN20 |
M36х1.5 |
Φ28х4 |
110 |
110 |
156 |
110 |
3.8 |
DN25 |
M39х1.5 |
Φ33х4 |
115 |
115 |
170 |
140 |
4.5 |
