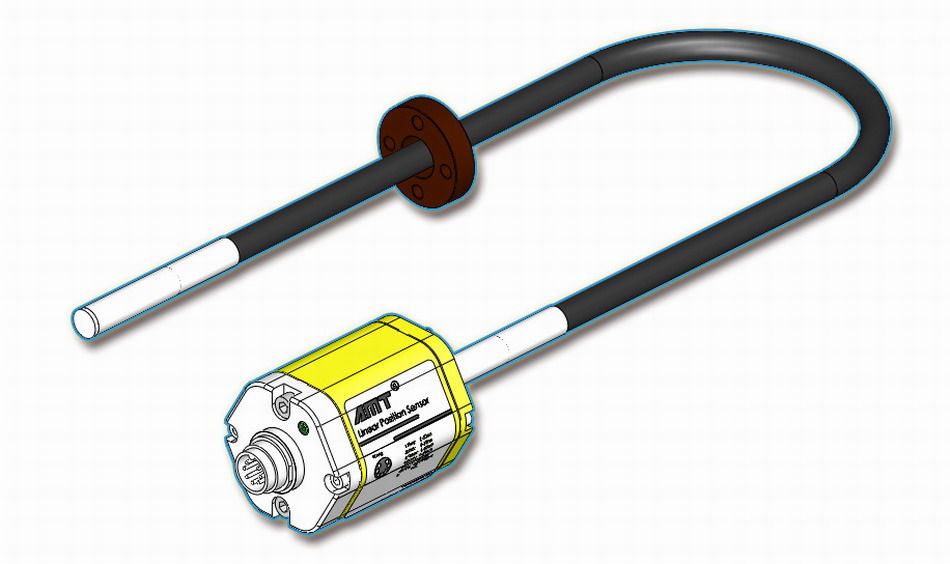

產品特點： RF系列柔性測桿式位移傳感器，適用于測量行程大且替換空間狹窄的使用場合。產品采用柔性測桿既可以實現直線位移測量，也可以實現曲線位移測量，相比較剛性測桿產品，RF系列一方面大幅縮小替換安裝所需的空間，另一方面也減小了運輸的困難。 與RH系列同屬一個系列，也具有抗干擾能力強、許用溫域寬（-40°-+85°）、非接觸測量、替換方便、智能診斷等優點；產品量程可達7600mm。 |
技術參數：
|
模擬量輸出 |
SSI輸出 |
項目名稱 |
規格/參數 |
規格/參數 |
測量范圍 |
500-10000mm |
500-10000mm |
輸出信號 |
4~20mADC; 0~10VDC |
24,25,26位二進制 或格雷碼 |
分 辨 率 |
16位D/A |
2/ 5/ 10/ 20/ 50um |
非線性度 |
＜±0.01％F.S.(最小±50μm) |
＜±0.01％F.S.(最小±40μm) |
重復精度 |
＜±0.01％F.S.(最小±2μm) |
＜±0.01％F.S.(最小±1個讀數) |
響應頻率 |
與量程相關 |
與量程相關 |
工作電壓 |
24VDC （-15/+20%） |
|
工作溫度 |
- 40℃～+85℃ |
|
防護能力 |
未加保護管時IP30，裝入后，電子頭部分：IP67，測桿耐壓：35MPa連續/70MPa峰值 |
|
安裝方式 |
傳感器本體與測桿間為兩個M4X59螺絲，測桿內置安裝，M18X1.5螺紋 |
|
外形尺寸：
| 傳感器本體 |
|
|
| 外保護管 |
|
電氣連接：
模擬量輸出 |
針號 |
線色 |
定義 |
SSI輸出 |
針號 |
線色 |
定義 |
|
1 |
灰 |
信號輸出：0-20mA，0-10V |
|
1 |
灰 |
（-）數據 |
2 |
粉 |
信號地 |
2 |
粉 |
（+） 數據 |
||
3 |
黃 |
（+）通訊接口 |
3 |
黃 |
（-） 時鐘 |
||
4 |
綠 |
（-）通訊接口 |
4 |
綠 |
（+） 時鐘 |
||
5 |
棕 |
+24VDC（-15%/+20%） |
5 |
棕 |
+24VDC（-15%/+20%） |
||
6 |
白 |
直流電源地 |
6 |
白 |
直流電源地 |
||
|
|
|
7 |
|
不接 |
狀態指示：
模擬量輸出 |
指示燈狀態 |
定義 |
|
綠燈亮 |
正常工作 |
綠燈閃 |
編程狀態 |
|
紅燈閃 |
磁環離開有效量程 |
|
紅燈亮 |
檢測不到磁環或損壞 |
|
指示燈狀態 |
定義 |
|
綠燈亮 |
正常工作 |
綠燈閃 |
編程狀態 |
|
紅燈閃 |
磁環離開有效量程 |
|
紅燈亮 |
檢測不到磁環或損壞 |
