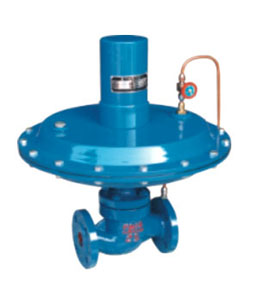

自力式差（微）壓調節閥

自力式差（微）壓調節閥

產品價格：￥0（人民幣）

規格：ZZC、ZZV

發貨地：武漢

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海滬工閥門廠（集團）有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：黃經理（先生）

聯系手機：

固定電話：

企業郵箱：727213710@qq.com

聯系地址：上海滬工閥門湖北銷售處

郵編：430030

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

ZZC、ZZV型自力式差（微）壓力調節閥

ZZC和ZZV50mm.WC至0.1MPa自力式差（微）壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN0.1、PN10。差（微）壓均可分段調節。從50mm.WC至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥（差壓閥負壓，端壓，力為零）。

一、特點

● 無需停止生產即可進行設定值的調整；
● 無填料，閥桿上、下活動時不存在磨擦，上密封絕對可靠
● 執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來
● 閥體為四通形式，因而K、B型可通用一種閥體

尺寸圖

尺寸圖

尺寸圖

二、主要技術參數和性能指標（表一）

額定行程（mm）		20	25	32	40	50	65	80	100
公稱壓力PN（MPa）差壓調節范圍（KPa）	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN					53	83
額定行程（mm）		6	8		10		15		20
公稱壓力PN（MPa）		0.10 1.0
差壓調節范圍（KPa）		0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100
介質溫度（℃）		≤80
調節精度（%）		≤10
允許泄漏量（L/H）	ZZCP/ZZVP	10-4×閥額定容量（IV級）
	ZZCN	5×10-3×閥額定容量（II級）

（表二）單位:mm

公稱通徑(DN)		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
H	ZZCN					536	536	570	590
L	ZZCP/ZZVP	150	160	180	20	230	290	310	350
L	ZZCN					222	222	310	350
重量(kg)		12	13	15	17	20	28	38	43
導壓管螺紋接頭		M16×1.5

三、法蘭盡寸（表三）

公稱通徑(DN）		20	25	32	40	50	65	80	100
D	PN01PN10	105	115	140	150	165	185	200	220
D1	PN01	PN10	75	85	100	125	145	160	180
b	PN01 PN10	16		18		20		22
n-Φ	PN01 PN10	4-14		4-18				8-18
fl×D2	PN01 PN10	2×56	3×56	3×76	3×84	3×99	3×118	3×132	3×156

四、型號編制

性能圖
