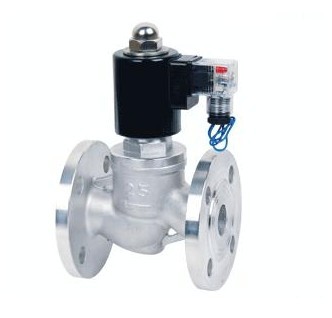

ZBSF全不銹鋼電磁閥是工業過程自動化控制系統用的執行器。全不銹鋼電磁閥在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。
全不銹鋼電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、 機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。全不銹鋼電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。ZBSF不銹鋼系列液氣用電磁閥"G1/2--G2"
閥體材質不銹鋼304或316(特殊材質在訂貨中說明)
壓力：-0.1--1.6MPA
溫度：ZBSF-1/1Y ≤60℃ ZBSF-2/2Y ≤220℃
工作介質：空氣，水，液體，油等
電壓：AC220,DC24V特殊電壓訂貨中說明
公稱通經從：15---50
連接方式：法蘭連接(國家標準)
ZBSF全不銹鋼電磁閥產品用途:
本電磁閥用于各種常溫、高溫、負壓、低壓、高壓場合，適用流體為蒸汽、熱水、空氣、油品及真空等管路；廣泛應用于醫療器械、橡塑機械、服裝設備、干燥設備、制藥、制冷、暖通空調、電鍍涂裝、食品飲料、自來水廠、環保水處理及真空設備等行業，是自動化控制工程、項目改造及設備配套的首選產品。
ZBSF全不銹鋼電磁閥結構特點:
零壓力亦能打開主閥，低壓差流量大，適用范圍廣
閥芯密封能自動補償，提高閥的壽命與可靠性
特殊場合可持續長時間通電，介質溫度達220℃
液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍
閥蓋采用螺紋連接，拆裝，維修方便
不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
經受二十年長期市場考驗
| 技術參數 型號參數 |
ZBSF-1 | ZBSF-2 | ZBSF-1Y | ZBSF-2Y | ||||
| 工作壓力 (MPa) | -0.1～1.6 | |||||||
| 工作介質 | 空氣、煤氣、氮氣 | 過熱蒸汽、熱氣體 | 水、柴油、液體 | 熱水、熱油 | ||||
| 介質溫度 (℃) | 1/1Y型:≤60℃ 2/2Y型:≤220℃ | |||||||
| 電壓/頻 (V/HZ) | AC:220V 50 HZ/60HZ、DC:24V 其它規格可作特殊訂貨 | |||||||
| 公稱通徑 (mm) | 15 | 20 | 25 | 32 | 40 | 50 | ||
| 流量KV值(m3/h) | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | ||
| 法蘭標準 | GB/T9113.1–2000 PN1.6 MPa | |||||||
| 功率 | AC | 32VA(13W) | 64VA(44W) | |||||
| DC | 20 W | 30 W | ||||||
| 特殊型號說明 型 號 |
ZBSF-S帶手動功能 | BZBSF 防爆電磁閥 |
ZCFQ-10ZCFQ-15 |
手動開啟、關閉、節省旁通 | 用于易燃易爆環境,防爆等級d11BT4、d11BT4、EXm1/11T4 |
| ZBSF-X帶遠程信號反饋 | ZBSF-K常開電磁閥 | |
| 反饋電磁閥啟閉狀態及 介質流動情況的電信號 |
通電關閉、斷電自動打開 |
| 安裝尺寸 公稱通徑 (mm) |
L | H | D | D1 | D2 | b | n-d |
| 15 | 115 | 198 | 95 | 65 | 46 | 14 | 4-ф14 |
| 20 | 115 | 200 | 105 | 75 | 56 | 16 | 4-ф14 |
| 25 | 125 | 225 | 115 | 85 | 65 | 16 | 4-ф14 |
| 32 | 150 | 240 | 140 | 100 | 76 | 18 | 4-ф18 |
| 40 | 160 | 250 | 150 | 110 | 84 | 18 | 4-ф18 |
| 50 | 190 | 270 | 160 | 125 | 99 | 20 | 4-ф18 |
ZBSF全不銹鋼蒸汽電磁閥可能發生的故障及其排除方法 :
故 障
|
原 因
|
排除方法
|
接通電源
電磁閥打不開
|
電源電壓太低
線圈燒毀
介質壓力過低
|
調整電壓至使用范圍內
更換線圈
增大管道介質壓力
|
關閉電源
閥關不住或關閉不佳
|
介質壓力過高
膜片損壞或有異物卡住
膜片上方塔簧偏斜
|
減小管道介質壓力
更換新膜片清除異物
重新定位安裝
|
ZBSF全不銹鋼蒸汽電磁閥使用說明：
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
2、電磁閥正常工作時的電壓為220V,如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
3、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁
