	                			自力式流量、壓力組合閥






	                			自力式流量、壓力組合閥




	                			產品價格：￥0（人民幣）





        1. 規格：V13005/ZA3、V13105/ZA3
          2.

        2. 發貨地：武漢
          3.

        3. 品牌：
          4.

        4. 最小起訂量：1臺
          5.











	                			免費會員





	                			會員級別：試用會員




	                			認證類型：企業認證




	                			企業證件：通過認證















          商鋪名稱：上海滬工閥門廠（集團）有限公司


          聯系人：黃經理（先生）



          聯系手機：


          固定電話：


          企業郵箱：727213710@qq.com


          聯系地址：上海滬工閥門湖北銷售處


          郵編：430030


          聯系我時，請說是在焊材網上看到的，謝謝！


























                    商品詳情

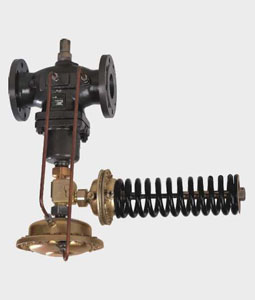

            自力式流量、壓力組合閥






            產品名稱： 自力式流量、壓力組合閥





            產品型號： V13005/ZA3、V13105/ZA3





            產品編號： LA20071030161020




















            產品詳細介紹：








            V13005/ZA3


            V13105/ZA3


            自力式流量壓力組合閥，是無需外來能源的節能型多項組合控制閥，用于非腐蝕性最高溫度200℃的水可其他液體介質、流量及壓力的控制裝置。流量閥通過組合控制閥與ZA3型執行機構組合在一起。




            動作原理


            當流量和壓力組合控制時，閥門按著流量閥、壓力閥（閥后）的輸入順序不同而依次動作。流量和壓力（閥后）兩個參數中的其中任何一個參數達到或超過設定值時，閥門都將按其要求進行動作，從而滿足現場的各種控制要求。




            閥技術參數


            公稱直徑(DN)



            15



            20



            25



            32



            40



            50



            65



            80



            100



            125



            160



            200



            250





            KVS值（m3/h）



            1



            6.3



            8



            16



            20



            32



            50



            80



            125



            160



            280



            320



            400





            節流器壓差（∆Pb）的流量范圍（m/h）QS（有效壓力下的能量范圍）



            0.02Mpa



            0.1-2



            0.2-3



            0.2-4



            0.4-7



            0.6-11



            0.8-16



            3-28



            4-40



            6-63



            8-80



            12-125



            15-150



            18-180





            0.05Mpa



            0.2-3



            0.3-4.5



            0.3-6



            0.5-10



            0.8-16



            1.2-24



            4-40



            6-58



            9-90



            12-120



            18-180



            12-220



            18-250





            Z值



            0.6



            0.6



            0.6



            0.55



            0.55



            0.5



            0.5



            0.45



            0.4



            0.35



            0.3



            0.2



            0.2





            最大壓差∆Pmx(Mpa)



            Pn16



            1.6



            1.6



            1.6



            1.6



            1.6



            1.6



            1.6



            1.6



            1.5



            1.5



            1.2



            1.0



            1.0





            Pn40



            2.0



            2.0



            2.0



            2.0



            2.0



            2.0



            2.0



            2.0



            1.5



            1.5



            1.2



            1.0



            1.0





            允許泄漏量


            （在規定試驗條件下）



            硬密封



            4×10-4 X閥額定容量（L/H）





            軟密封



            10氣泡/分



            20氣泡/分



            40氣泡/分
































            ZA5型執行器主要技術參數


            執行器有效面積 (cm2)



            250





            有效壓力 (Mpa) (節流閥壓差∆Pb)



            0.02 0.05





            允許上下膜室之間有最大壓差 ∆Pmax (Mpa)



            0.4





            設定值偏差



            ±5%





            控制接頭\接頭



            銅管或鋼管Ǿ10×1（mm）卡套式管接頭 R1/4″












            ZA3執行器主要技術參數


            執行器有效面積(cm2)



            32



            80



            250



            630





            閥前壓力控制范圍


            (Mpa)



            紅色彈簧



            0.3-1.2



            0.1-0.6



            0.015-0.15








            黃色彈簧






            0.05-0.3



            0.01-0.07



            0.005-0.035





            黑色彈簧



            0.8-1.6














            適用公稱通徑DN(mm)



            15～125



            15～250





            保證壓力閥正常的工作的最小壓差∆Pmin(Mpa)



            ≥0.05



            ≥0.04



            ≥0.01



            ≥0.005





            允許上下膜室之間的最大壓差∆Pmax(Mpa)



            2.0



            1.25



            0.4



            0.15





            設定值偏差



            ±8%





            控制管線\接頭



            銅管或鋼管 Ǿ10×1（mm）卡套式管接頭R1/4″












            產品特點：


            *采用波紋管+彈簧做壓力平衡元件，靈敏度高


            *嗓音低性能可靠，免于維修


            *通過組合件，可進行多項組全控制


            *采用標準模塊設計
