一、產品簡介：

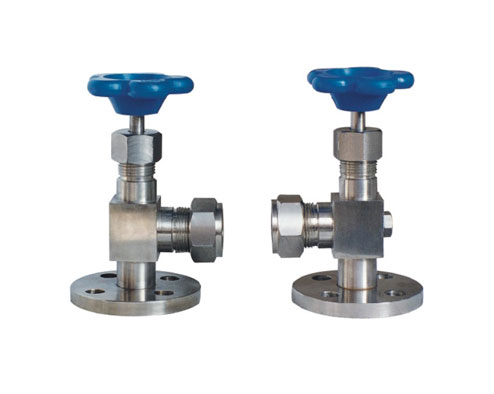

JX49W、JX49H液位計針型（形）截止閥是裝在液位計兩端的一種針型閥產品，也稱液位計針型閥。產品有法蘭和螺紋兩種，這本頁這產品屬于法蘭型的。
二、產品特性：
1.本產品為法蘭連接，閥瓣為旋塞提升，錐面密封；
2.公稱壓力≤10000Psi，工作溫度適合-29℃～+250℃；
3.JX49W/H液位計針形（型）截止閥廣泛使用于水,油,氣等腐蝕性與非腐蝕性介質。
三、主要零件材料
零件名稱 |
材質 |
|
1 |
法蘭 |
20# A105 SS304 SS304L SS316 SS316L |
2 |
管接頭 |
20# A105 SS304 SS304L SS316 SS316L |
3 |
密封圈 |
橡膠 |
4 |
卡套 |
20# A105 SS304 SS304L SS316 SS316L |
5 |
閥體 |
20# A105 SS304 SS304L SS316 SS316L |
6 |
填料墊 |
PTFE 柔性石墨 金屬盤根 |
7 |
填料 |
PTFE 柔性石墨 |
8 |
填料壓蓋 |
20# A105 SS304 SS304L SS316 SS316L |
9 |
鎖緊螺母 |
20# A105 SS304 SS304L SS316 SS316L |
10 |
閥桿 |
20# A105 SS304 SS304L SS316 SS316L |
11 |
手輪 |
20# A105 SS304 SS304L SS316 SS316L |
12 |
帶帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
四、主要外形尺寸
ITEM NO. |
D0 |
D2 |
D3 |
H |
H1 |
JX49W/H |
ø19 |
ø96 |
ø60 |
97.5 |
47 |
JX49W/H |
ø19 |
ø104 |
ø60 |
97.5 |
49 |
JX49W/H |
ø19 |
ø112 |
ø60 |
97.5 |
47 |
