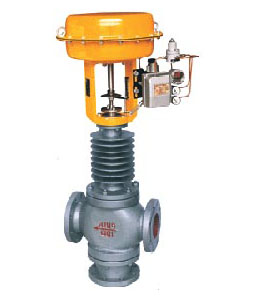

            ZJHF(H)氣動三通調節閥
            產品名稱: ZJHF(H)氣動三通調節閥
            產品型號: ZJHF(H)
            產品編號: LA20071122165943
            產品詳細介紹:

            ZJHF(H)型氣動三通分(合)流薄膜調節閥

            ZJHF(H)氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口,并采用閥芯側面導向,三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用,常用于熱交換器的兩相調節,也可用于簡單的配比調節。公稱通徑和壓差較小時,合流閥可用于分流場合,可互換使用,但公稱通徑大于80mm和壓差較大的分流場合,不能互換使用。

            一、閥體

            閥體形式:三通鑄造球型閥
            公稱通徑:25—300mm
            公稱壓力:PN1.6 4.0 6.4MPa
            連接形式:法蘭式按JB78-59 JB79-59
            材料:HT200 ZG230—450 ZG1Cr18Ni9Ti
            ZG0Cr18Ni12Mo2Ti
            尺寸圖

            二、上閥蓋
            常溫型:-20~+200℃
            散熱型:-40~+450℃
            壓蓋形式:螺栓壓緊式
            填料:V型聚四氟乙烯填料,柔性石墨。

            三、閥內組件
            閥芯型式:V型缺口芯
            流量特性:線性或等百分比
            材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

            四、執行機構
            型 式:多彈簧式薄膜執行機構
            膜片材料:丁晴橡膠夾增強滌綸織物
            彈簧范圍:0.02~0. 1、0.04~0.20MPa
            供氣壓力:0.14 0.16 0.28MPa
            氣源接頭:M10×1
            環境溫度:-30~+70℃

            五、性能
            泄漏量:符合標準ANSIB 16.104IV級,小于額定Kv值的0.01%
            基本誤差:±1%
            回 差:1%(帶定位器) 3%(不帶定位器)
            線 性:±1% (帶定位器) ±5%(不帶定位器)備注:使用V型聚四氟乙烯填料
            可調范圍:30:1

            六、流量系數Kv值和行程
            公稱通徑(mm)
            25
            32
            40
            50
            65
            80
            100
            125
            150
            200
            250
            300
            閥座直徑(mm)
            20
            25
            32
            40
            50
            65
            80
            100
            125
            150
            200
            250
            300
            額定Kv值
            合流閥
            6.3
            8.5
            13
            21
            34
            52
            85
            135
            210
            340
            535
            800
            1280
            分流閥
            135
            210
            340
            535
            800
            1280
            額定行程(mm)
            16
            25
            40
            60
            100
            七、允許壓差值

            1、氣動三通薄膜合流閥
            執行機構
            供氣壓力MPa
            彈簧范圍MP
            定位器


            允許壓差(MPa)
            閥座直徑(mm)
            20
            25
            40
            50
            65
            80
            100
            125
            150

            HA2

            0.14
            0.02~0.10

            0.79
            0.49
            0.33
            0.20
            0.12
            0.09
            0.05

            0.35
            0.08~0.24
            0.041.6
            3.50.99
            2.3(0.67)
            1.40.39
            0.86(0.24)
            0.62(0.18)
            0.34(0.10)

            HA3

            0.14
            0.02~0.10


            0.59
            0.35
            0.22
            0.16
            0.09
            0.05
            0.04
            0.35
            0.08~0.24


            4.0(1.2)
            2.50.71
            1.53(0.43)
            1.1(0.31)
            0.02(0.18)
            0.30(0.10)
            0.27(0.08)
            HA4
            0.14
            0.02~0.10



            0.37
            0.26
            0.15
            0.10
            0.06
            0.35
            0.08~0.24
            2.7(0.76)
            1.9(0.54)
            1.07(0.30)
            0.69(0.20)
            0.47(0.13)
            備注:①下面數字為分流場合壓差,其余為合、分流相同
            2、氣動三通薄膜分流閥
            執行機構

            供氣壓力
            彈簧范圍
            定位器
            允許壓差(MPa)

            閥座直徑(mm)
            80
            100
            125
            150

            HA2

            0.14
            0.02~0.10

            0.09
            0.05

            0.35
            0.08~0.24

            0.62
            0.34

            HA3

            0.14
            0.02~0.10

            0.16
            0.09
            0.05
            0.04
            0.35
            0.08~0.24

            1.1
            0.62
            0.39
            0.27
            HA4
            0.14
            0.02~0.10

            0.26
            0.15
            0.10
            0.06
            0.35
            0.08~0.24
            1.9
            1.07
            0.69
            0.47

            八、法蘭距離和外形尺寸
            公稱通徑DN
            合流(ZJHH)
            分流(ZJHF)
            ?A
            L
            H2
            H1
            L
            H2
            H1
            PN(MPa)
            PN(MPa)
            PN(MPa)
            PN(MPa)
            1.6
            4.0
            6.4
            常溫
            中溫
            1.6
            4.0
            6.4
            1.6
            4.0
            6.4
            常溫
            中溫
            1.6
            4.0
            6.4
            25
            285
            185
            190
            200
            615
            763

            140


            150


            160


            185


            190


            200


            615


            763


            140


            150


            160

            32
            285
            200
            200
            210
            622
            773
            150
            160
            170
            200
            200
            210
            622
            773
            150
            160
            170
            40
            285
            220
            220
            235
            625
            776
            160
            170
            180
            220
            220
            235
            625
            776
            160
            170
            180
            50
            285
            250
            255
            265
            640
            791
            180
            190
            200
            250
            255
            265
            640
            791
            180
            190
            200
            65
            360
            275
            285
            295
            861
            1024
            200
            210
            220
            275
            285
            295
            861
            1024
            200
            210
            220
            80
            360
            300
            310
            320
            879
            1042
            210
            230
            240
            300
            310
            320
            885
            1050
            225
            250
            265
            100
            360
            350
            360
            370
            873
            1036
            220
            250
            260
            350
            360
            370
            900
            1060
            245
            275
            285
            125
            470
            410
            430
            440
            1029
            1244
            260
            300
            300
            410
            425
            440
            1050
            1265
            285
            320
            325
            150
            470
            450
            465
            475
            1046
            1261
            280
            320
            320
            450
            460
            475
            1060
            1275
            305
            340
            345
            200
            470
            550
            560
            570
            1075
            1290
            320
            380
            380
            550
            560
            570
            1105
            1320
            350
            400
            410
            250
            600
            635
            660
            670
            1451
            1641
            474
            474
            635
            660
            670
            1505
            2800
            300
            600
            720
            740
            770
            1512
            1760
            584
            584
            720
            740
            770
            1545
            1820

            尺寸圖

            九、型號編制說明
            Z
            J
            H
            F
            16
            C
            G
            K
            自控閥門
            執行機構:
            執行機構:
            閥門結構類型:
            公稱壓力:
            閥體材質:
            溫度類型:
            作用型式:
            J:表示精小型
            多彈簧氣動薄膜
            F:表示分流閥
            16:表示1.6MPa
            C:表示碳鋼
            G:中溫型常溫省略
            K:表示氣開型
            N:表示合流閥
            25:表示2.5MPa
            P:表示碳鋼
            B:表示氣關型
            M:表示角形閥
            40:表示4.0MPa
            64:表示6.4MPa

            十、訂貨須知
            1.型號與名稱 2.公稱通徑+閥座直徑或所要求的Kv 3.公稱壓力和法蘭連接型式 4.閥體和閥內組件材料,表面硬化處理要求
            5.上閥蓋型式 6.執行機構型號和供氣壓力 附件:電氣閥門定位器,空氣減壓閥 7.流體流動方向(合流、分流)
            8.特殊要求 9.流體名稱、溫度和比重 10.正常流量和最大流量 11.流體壓力,進口壓力和出口壓力
            12.流體粘度,流體是否有固體雜質
