	                			ZDSG型直行程電動調節隔膜閥






	                			ZDSG型直行程電動調節隔膜閥




	                			產品價格：￥0（人民幣）





        1. 規格：ZDSG
          2.

        2. 發貨地：武漢
          3.

        3. 品牌：
          4.

        4. 最小起訂量：1臺
          5.











	                			免費會員





	                			會員級別：試用會員




	                			認證類型：企業認證




	                			企業證件：通過認證















          商鋪名稱：上海滬工閥門廠（集團）有限公司


          聯系人：黃經理（先生）



          聯系手機：


          固定電話：


          企業郵箱：727213710@qq.com


          聯系地址：上海滬工閥門湖北銷售處


          郵編：430030


          聯系我時，請說是在焊材網上看到的，謝謝！


























                    商品詳情









            ZDSG型直行程電動調節隔膜閥






            產品名稱： ZDSG型直行程電動調節隔膜閥





            產品型號： ZDSG





            產品編號： LA20071122165256




















            產品詳細介紹：

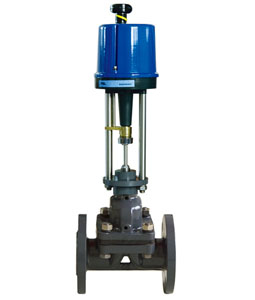

            ZDSG型直行程電動調節隔膜閥


ZDSG型直行程電動調節隔膜閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20MA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。








            一、主要技術參數




            執行機構：PSL智能型直行程執行機構、3810電動執行機構，詳細資料請參閱對應執行機構

電源：220V±10%50Hz

防護等級：IP65基本誤差：±1.0%

死區：≤±1.0%回差：≤±1.0%

閥體公稱通徑：25~100mm公稱壓力：1.0MPa


            二、技術參數


            公稱通徑（mm）



            15



            20



            25



            32



            40



            50



            65



            80



            100





            流量系數Kv



            8



            12



            16



            28



            60



            68



            90



            160



            300





            公稱壓力MPa



            1.0





            配用執行機構



            PSL202



            PSL 204



            PSL 208



            PSL 210





            行程（mm）



            10



            16



            25



            40





            允許壓差MPa



            1.0












            ☆閥體襯里和隔膜材料的組合


            閥體材料



            襯里材料



            隔膜材料



            使用溫度



            適用場合





            鑄鐵



            無



            氯丁橡膠



            0~+65℃



            無腐蝕性介質，水及研磨劑；泥漿類介質





            HT20-40



            聚三氟氯乙烯



            氟橡膠



            -20~+150℃



            強酸，強堿，強氧化劑和一般有機溶劑，不適用于泥漿介質





            鑄不銹鋼


            ZG1Cr18Ni9Ti



            無



            氟橡膠



            -20~+200℃



            一般酸、堿有機溶劑介質












            三、外形尺寸、重量 注：接管法蘭標準：JB/T79.1-94


            公稱通徑（mm）



            H1（mm）



            L（mm）



            H（mm）



            重量（Kg）





            15



            47.5



            140



            578



            15.5





            20



            52.5



            145



            578



            16.5





            25



            57.5



            155



            578



            17.5





            32



            67.5



            165



            587



            22





            40



            72.5



            190



            602



            24





            50



            80



            210



            642



            31





            65



            90



            240



            650



            54





            80



            97.5



            270



            655



            59





            100



            107.5



            335



            737



            73










            尺寸圖


            四、型號編制說明




            Z



            D



            S



            G



            40



            P



            G





            自控閥門



            執行機構類型：



            位移特征：



            閥門結構：



            公稱壓力：



            閥體材質：



            溫度類型：








            D：表示PS系列



            S：表示直行程



            表示隔膜閥



            6：表示0.6MP



            C：表示碳鋼



            G：表示中溫型


            常溫省略








            R：表示3810系列









            10：表示1.0MP



            P：表示不銹鋼


            鑄鐵省略















            五、定貨須知


            1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數

7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號 10.其它特殊要求
