直行程分流、合流電動調節閥

產品價格：￥0（人民幣）

規格：ZDSF（H）

發貨地：武漢

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海滬工閥門廠（集團）有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：黃經理（先生）

聯系手機：

固定電話：

企業郵箱：727213710@qq.com

聯系地址：上海滬工閥門湖北銷售處

郵編：430030

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

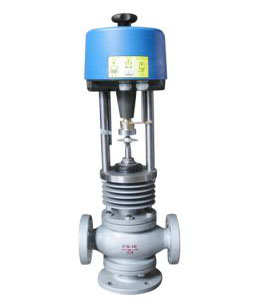

產品名稱：直行程分流、合流電動調節閥
產品型號： ZDSF（H）
產品編號： LA2007121215287

產品詳細介紹：

一、閥體

ZDSF（H）型直行程分流、合流電動調節閥，由三通分流，合流閥門配用德國進口PS系列直行程電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。

形式：三通雙座鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、上閥蓋

常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管

三、閥內組件

閥芯形式：雙導向雙座套筒型閥芯
流量特性：等百分比特性，線性特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、執行機構

類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。

五、主要零件材料及推薦使用溫度范圍

閥體材料	公稱壓力MPa	介質工作溫度
		<	<	<	<	<	<	<	<	<	<	<	<	<	<
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作壓力MPa
鑄鐵HT200	1.6	1.6	1.5
鑄鋼ZG25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
不銹鋼ZG1r18Ni9Ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8

六、ZDSF（H）型直行程分（合）流電動調節閥規格參數表

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
行程mm		16		25		40			60			100
允許壓差△MPa		≤公稱壓力MPa
基本誤差%		±2.5
回差%		2.5
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
允許泄漏量Q		Kv值的0.05%
可調范圍		30:1
配電動執行器型號	PSL	PSL201		PSL202		PSL204		PSL208		PSL312		PSL320
	3810L	SA－08		381LSA－20		381LSB－30		381LSB－50		381LSC－65		381LSC－160
公稱壓力介質溫度閥體材料	1.6MPa	常溫－20℃~＋200℃ 鑄鐵HT200
	4.0MPa	常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
	6.4MPa	常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

七、ZDSH（F）型直行程電動三通合（分）流調節閥外型尺寸表

公稱通徑DN	合流									分流
	R	L			H		H1			L			H		H1
		PN（MPa）			H		PN（MPa）			PN（MPa）			H		PN（MPa）
					常溫	中溫							常溫	中溫
25	176	185	190	200	600	650	140	150	160	185	190	200	600	650	140	150	160
32	176	200	200	210	718	848	150	160	170	200	200	210	718	848	150	160	170
40	176	220	230	235	795	925	160	170	180	220	235	235	795	925	160	170	180
50	176	250	255	265	835	960	180	190	200	250	255	265	835	960	180	190	200
65	176	275	285	295	1067	1214	200	210	220	275	285	295	1067	1214	200	210	220
80	176	300	310	320	1080	1243	210	230	240	300	310	320	1102	1265	225	250	265
100	176	350	360	370	1094	1257	220	250	260	350	360	370	1131	1294	245	275	285
125	225	410	430	440	1292	1492	260	300	300	410	425	440	1329	1529	285	320	325
150	225	450	465	475	1321	1520	280	320	320	450	460	475	1358	1557	305	340	345
200	225	550	560	570	1400	1597	320	380	380	550	560	570	1445	1642	350	400	410
250	225	635	660	670				474	474	635	660	670
300	225	720	740	770				584	584	720	740	770

八、型號編制說明

Z	D	S	F	40	P	G
自控閥門	執行機構類型：	位移特征：	閥門結構形式	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	S：表示直行程	F：表示分流閥	16：表示1..6MP	C：表示碳鋼	G：表示中溫型
	R：表示3810系列		H：表示合流閥	40：表示4..0MP	P：表示不銹鋼	常溫省略
	H：表示DKZ系列			64：表示6.4MP	鑄鐵省略
	C：表示ZAZ系列
