電子式電動單（雙）座調節閥

電子式電動單（雙）座調節閥

產品價格：￥0（人民幣）

規格：ZRSP（N）

發貨地：武漢

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海滬工閥門廠（集團）有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：黃經理（先生）

聯系手機：

固定電話：

企業郵箱：727213710@qq.com

聯系地址：上海滬工閥門湖北銷售處

郵編：430030

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

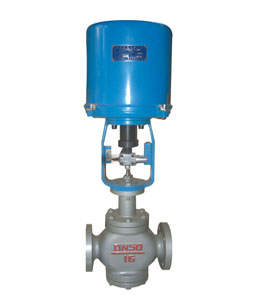

電子式電動單（雙）座調節閥

產品名稱：電子式電動單（雙）座調節閥
產品型號： ZRSP（N）
產品編號： LA20071212155532

產品詳細介紹：

ZRSP（N）型電子式電動單（雙）座調節閥是由3810L系列電子式電動執行機構和單、雙座閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節機構閥芯是采用頂導向，單座式適用于對泄漏要求嚴格，閥前后壓差低及有一定粘度和含纖維介質的場合，雙座式調節機構具有不平衡力小，允許壓差大，流通能力大等待點，適用于泄漏量要求不嚴格的場合。
一、主要技術參數和性能

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
座直徑dn(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	單座	5.0	8	12	20	32	50	80	120	200	280	450
	雙座		10	16	25	40	63	100	160	250	400	630	1000	1600
行程mm		10	16		25		40			60			100	100
允許壓差△MPa		≤公稱壓力
基本誤差%		±2.5
回差%		2.5
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
允許泄漏量Q		Kv值的0.01% 按GB4213－84標準
可調范圍		50:1
配電動執行器型號	PSL	PSL201		PSL202		PSL204		PSL208		PSL312			PSL320
	3810L	381LSA－08		381LSA－20		381LSB－30		381LSB－50		381LSC－65			381LSC—160
公稱壓力介質溫度閥體材料	1.6MPa	常溫－20℃~+200℃ 鑄鐵HT200
	4.0MPa	常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
	6.4MPa	常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

尺寸圖

二、外形尺寸及附圖

公稱通徑（DN）	L			D	單座式			雙座式
	PN（MPa）				H1	H		H1	H
	1.6	4.0	6.4		H1	常溫	中溫	H1	常溫	中溫
G3/4		75	75	225	32	495	574
20	180	185	190	225	95	577	747
25	185	190	205	225	112	672	822	117	682	832
32	200	210	220	225	118	682	832	120	687	837
40	220	230	240	255	129	830	972	139	850	990
50	250	255	265	255	144	860	1000	144	860	1000
65	275	285	295	255	178	964	1124	188	989	1144
80	305	310	325	255	191	989	1149	208	1019	1184
100	350	355	370	255	195	1099	1159	220	1044	1204
125	410	425	440	255	245	1287	1459	270	1332	1547
150	450	460	475	310	255	1302	1517	280	1352	1565
200	550	560	570	310	290	1382	1557	320	1437	1652
250	670	740	750	310				440	1729	2004
300	770	805		310				502	1764	2039

三、型號編制說明

Z	D	S	P	40	P	G
自控閥門	執行機構類型：	位移特征：	閥門結構：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	S：表示直行程	P：表示單座	16：表示1.6MP	C：表示碳鋼	G：表示中溫型常溫省略
	R：表示3810系列		N：表示雙座	40：表示4.0MP	P：表示不銹鋼鑄鐵省略
	H：表示DKZ系列			64：表示6.4MP
	C：表示ZAZ系列

四、訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
