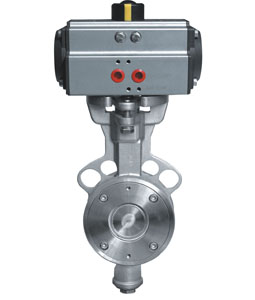

DGT型氣動蝶閥

產品價格：￥0（人民幣）

規格： DGT

發貨地：武漢

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海滬工閥門廠（集團）有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海滬工閥門廠（集團）有限公司

商鋪名稱：上海滬工閥門廠（集團）有限公司

聯系人：黃經理（先生）

聯系手機：

固定電話：

企業郵箱：727213710@qq.com

聯系地址：上海滬工閥門湖北銷售處

郵編：430030

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

產品詳細介紹：

DGT型氣動蝶閥

DGT型氣動蝶閥，是在引進國外先進技術的基礎上進行特殊設計，精心制造的產品。蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。采用智能控制與定位時，與國產電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。可廣泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

一、閥體

公稱通徑：15~1000mm 公稱壓力：PN1.6MPa
連接形式：法蘭式按JB78-59 JB79-59
材料：WCB，HT200 ZG25I ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯四氟乙烯，
溫度范圍：常溫-20℃~+200℃
中溫+200℃～＋450℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉編織填料，柔性石墨。

二、閥內組件

閥芯型式：閥板
流量特性：直線性或等百分比持性
材料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
閥座材料：聚四氟乙烯（PTFE），橡膠，金屬閥座
閥桿材料：不銹鋼，襯四氟乙烯，可調比：100：1

三、執行機構

氣缸形式：單缸式或雙缸式氣缸工作壓力：0.4~0.7MPa 氣缸開關時間：雙作用式1~5秒
氣缸空氣耗量：1~131L 電磁閥電源：220VAC，24VDC

四、氣動蝶閥規格性能表

公稱通徑DN	50	65	80	100	15	10	200	250	300	350	400	450	500	600	700	800	900	1000
流量系數（Kv）	110	180	232	368	55	75	1240	2025	2712	3875	5038	6330	7755	11886	15375	19380	25695	31365
動作范圍	0－90°
允許壓差ΔP	小于公稱壓力（1.6MPa）
泄漏量	按GB/T4213-92，kV值的10-4
基本誤差	±2.5% 帶定位器
回差	2.5% 帶定位器
死區	1% 帶定位器
環境溫度	-20℃~+90℃

五、DDT671F氣動對夾式蝶閥外形圖及安裝尺寸

6.1DDT671^H_F－¹⁰₁₆系列尺寸

公稱通徑DN	外形尺寸
	L	H2	H1	1.0MPa			1.6MPa
	L	H2	H1	D	D1	Z-Φd	D	D1	Z-Φd
50	43	430	112	165	125	4－18	165	125	4－18
65	46	450	115	185	145	4－18	185	145	4－18
80	49	468	120	200	160	8－18	200	160	8－18
100	56	554	138	220	180	8－18	220	180	8－18
125	64	600	164	250	210	8－18	250	210	8－18
150	70	675	175	285	240	8－22	285	240	8－22
200	71	720	205	340	295	8－22	340	295	12－22
250	76	797	240	395	350	12－22	405	355	12－26
300	83	920	290	445	400	12－22	460	410	12－26
350	92	982	320	505	460	16－22	520	470	16－26
400	102	1100	350	565	515	16－26	580	525	16－30
450	114	1170	380	615	565	20－26	715	650	20－33
500	127	1230	410	670	620	20－26	715	650	20－33
600	154	1410	470	780	725	20－30	840	770	20－36
700	165	1610	550	895	840	24－30	910	840	24－36
800	190	1790	640	1015	950	24－33	1025	950	24－39
900	203	1944	710	1115	1050	28－33	1125	1050	28－39
1000	216	2070	770	1230	1160	28－36	1255	1170	28－42

6.2DDT671－2540系列尺寸

公稱通徑DN	外形尺寸
	L	H2	H1	2.5MPa			4.0MPa
	L	H2	H1	D	D1	Z-Φd	D	D1	Z-Φd
50	43	430	112	165	125	4－18	165	125	4－18
65	46	450	115	185	145	8－18	185	145	8－18
80	49	468	120	200	160	8－18	200	160	8－18
100	56	554	138	235	190	8－22	235	190	8－22
125	64	600	164	270	220	8－26	270	220	8－26
150	70	665	175	300	250	8－26	300	250	8－26
200	71	720	205	360	310	12－26	375	320	12－30
250	76	797	240	425	370	12－30	450	385	12－33
300	83	920	290	485	430	12－30	515	450	16－33
350	92	982	320	555	490	16－33	580	510	16－36
400	102	1100	350	620	550	16－36	660	585	16－39
450	114	1170	380	670	600	20－36	685	610	20－39
500	127	1230	410	730	660	20－36	755	670	20－42
600	154	1410	470	845	770	20－39
700	165	1610	550	960	875	24－42
800	190	1790	640	1085	990	24－48
900	203	1944	710	1185	1090	28－48
1000	216	2070	770	1320	1210	28－56

6.3DDT641H－10/F－16系列尺寸

公稱通徑DN	外形尺寸
	L	Ha	H	1.0MPa			41.6MPa
	L	Ha	H	D	D1	Z-Φd	D	D1	Z-Φd
50	108	430	112	165	125	4－18	165	125	4－18
65	112	450	115	185	145	4－18	185	145	4－18
80	114	468	120	200	160	8－18	200	160	8－18
100	127	554	138	220	180	8－18	220	180	8－18
125	140	600	164	250	210	8－18	250	210	8－18
150	140	665	175	285	240	8－22	285	240	8－22
200	152	720	205	340	295	8－22	340	295	12－26
250	165	797	240	395	350	12－22	405	355	12－26
300	178	920	290	445	400	12－22	460	410	12－26
350	190	982	320	505	460	16－22	520	470	16－26
400	216	1100	350	565	515	16－26	580	525	16－30
450	222	1170	380	615	565	20－26	715	650	20－33
500	229	1230	410	670	620	20－26	715	650	20－33
600	267	1410	470	780	725	20－30	840	770	20－36
700	292	11610	550	895	840	24－30	910	840	24－36
800	318	1790	640	1015	950	24－33	1025	950	24－39
900	330	1944	710	1115	1050	28－33	1125	1050	28－39
1000	410	2074	770	1230	1160	28－36	1255	1170	28－42

6.4DDT641H－25/H－40系列尺寸

公稱通徑DN	外形尺寸
	L	Ha	H1	2.5MPa			4.0MPa
	L	Ha	H1	D	D1	Z-Φd	D	D1	Z-Φd
50	108	430	112	165	125	4－18	165	125	4－18
65	112	450	115	185	145	8－18	185	145	8－18
80	114	468	120	200	160	8－18	200	160	8－18
100	127	554	138	235	190	8－22	235	190	8－22
125	140	600	164	270	220	8－26	270	220	8－26
150	140	665	175	300	250	8－26	300	250	8－26
200	152	720	205	360	310	12－26	375	320	12－30
250	165	797	240	425	370	12－30	450	385	12－33
300	178	920	290	485	430	12－30	515	450	16－33
350	190	982	320	555	490	16－33	580	510	16－36
400	216	1100	350	620	550	16－36	660	585	16－39
450	222	1170	380	670	600	20－36	685	610	20－39
500	229	1230	410	730	660	20－36	755	670	20－42
600	267	1410	470	845	770	20－39
700	292	1610	550	960	875	24－42
800	318	1790	640	1085	990	24－48
900	330	1944	710	1185	1090	28－48
1000	410	2070	770	1320	1210	28－56

六、型號編制說明

D	DT	6	71	X	10	C	G
閥門代號	公司標志	執行機構：	連接形式：	密封面材質：	公稱壓力：	閥體材質：	溫度類型：
Q：表示球閥		6：表示氣動	41：表示法蘭	F：表示聚四氟乙烯	10：表示1.0MPa	C：表示碳鋼	G：表示中溫型
D：表示蝶閥		9：表示電動	11：表示絲扣	H；表示金屬密封	16：表示1.6MPa	P：表示不銹鋼鑄鐵省略	常溫省略
			71：表示對夾式	X：表示橡膠密封		F46：表示閥體襯四氟
