五星生產的攜帶型短路接地線各項性能指標符合ISO9001:2000質量體系認證，并經電力工業電力安全工器具質量監督檢驗測試中心檢驗合格，批準入網推廣。該產品主要部件由導線彎鉤線來，或母排平口線夾，跨接短路線接地尾線，接線鼻，匯流管，接地端線夾或五防閉鎖夾頭，接地鋼纖以及接地操作棒等組成。線夾采用優質熱銅（或熟鋁）壓鑄表面拋光與線鼻緊固連接，導線是《攜帶型短路接地線》的重要組成部分；本廠生產的短路線和接地棒的技術性能超過法國同類產品，為高低壓電力輸電線路和電氣設備停電檢修的安全提供了可靠的保障。

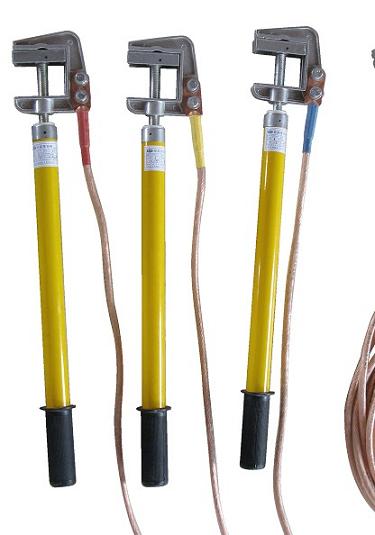

220KV接地線

　　1．接地線概述：

　�。�1）接地線組成部分及簡介：攜帶型短路接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。導線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合而成，并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。

　�。�2）接地線分類：接地線按使用環境可分為戶內母排型，變電母排型，變電線路型，戶外線路型四種。

　　一般情況下檢修時戶內母排型接地線和變電母排型接地線的接電夾與帶電設備的母排（銅排）連接，所以變電母排型和戶外母排型接地線的接電夾一般采用平口式即：JDX-NL型平口螺旋壓緊式接地線和 JDX-NS型平口手握式接地線。

　　而變電線路型接地線和戶外線路型接地線的接電夾與帶電體的連接部分一般是銅線或鋼芯鋁絞線，所以變電線路型接地線和戶外線路型的接地夾一般采用雙簧卡口式、單簧卡口式、或圓口壓緊式，即：JDX-WS 型雙簧卡口式接地線、JDX-WD型單簧卡口式接地線和JDX-WL型圓口壓緊式接地線 。

　　2．220KV接地線常用配置

　�。�1）接地線產品規格： JDX-NL-220KV接地線

　　接地線產品類型： 平口螺旋壓緊式接地線

　　接地線使用范圍： 220KV戶內母排，變電母排

　　接地棒接電夾型式：平口螺旋壓緊式

　　接地棒接電夾規格：接電夾開口口距35mm，最大開口口距130mm

　　接地棒操作桿規格：2節2米*3根，外徑Ф32mm，操作桿長度和外徑可根據用戶需求定制。

　　接地軟銅線規格： 線徑：35mm，3*4m+4m合相式。長度和線徑可根據用戶需求定制。

　　適用電壓等級：�0�2�0�2 220KV

　　（2）接地線產品規格： JDX-WS-220KV接地線

　　接地線產品類型： 雙簧掛鉤式接地線

　　接地線使用范圍： 220KV變電線路，戶外線路用接地線

　　接地棒接電夾型式：線路掛鉤式，鋁雙簧卡口式

　　接地棒接電夾規格：接電夾開口口距30mm，最大開口口距65mm

　　接地棒操作桿規格：2節4米*3根，外徑Ф36mm，操作桿長度和外徑可根據用戶需求定制。

　　接地軟銅線規格： 線徑：25mm，3*5m+25m合相式。長度和線徑，可根據用戶需求定制。

　　適用電壓等級：220KV

　　3.高壓接地線的使用說明

　�。�1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

　�。�2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

　�。�3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。

　　（4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

接地棒種類:1雙簧接地棒  2單簧接地棒  3.1螺旋壓緊式接地棒(線路用即連結導線用)   3.2螺旋壓緊式接地棒(變電用 即連結母排用)3.3螺旋壓緊式接地棒(線路、變電兩用)  4.1手握壓緊式接地棒(線路用即連結導線用)  4.2手握壓緊式接地棒(變電用 即連結母排用)  4.3手握壓緊式接地棒(線路、變電兩用)   5猴頭式接地棒 6螺旋調角式接地棒(鶴式接地棒、黃銅鑄件)  7鱷魚嘴式接地線

線路用接地棒:

雙簧接地棒：接地棒Jh-S-10KV接地棒JH-S-35KV接地棒，JH-S-110KV接地棒，JH-S-220KV接地棒，JH-S-330KV雙簧接地棒，JH-S-500KV雙簧接地棒。

單簧接地棒：JH-D-10KV接地棒，JH-D-35KV接地棒，JH-D-110KV接地棒，JH-D-220KV接地棒，JH-D-330KV單簧接地棒，JH-D-500KV單簧接地棒。

螺旋壓緊式接地棒：JH-L-10KV線路型接地棒，JH-L-35KV接地棒，JH-L-110KV短路接地棒，JH-L-220KV接地棒，JH-L-330KV螺旋壓緊式接地棒，JH-L-500KV接地棒。

JH-S型雙簧式接地線： JH-S-10KV戶外短路接地線→10KV雙簧接地棒,

JH-S-35KV戶外短路接地線→35KV雙簧接地棒, JH-S-66KV戶外短路接地線→66KV雙簧接地棒, JH-S-110KV戶外線路短路接地線→110KV雙簧接地棒,

JH-S-220KV戶外短路接地線→220KV雙簧接地棒, JH-S-330KV戶外線路短路接地線→330KV雙簧接地棒, JH-S-500KV戶外線路短路接地線JH-S-500KV雙簧接地棒。

猴頭式接地棒  JH-H型：猴頭式接地線(JH-2型線路式接地線,短路接地線)，JH-H型猴頭式接地棒10KV，JH-H型猴頭式接地棒35KV，JH-H型猴頭式接地棒66KV，JH-H型猴頭式接地棒110KV，JH-H型猴頭式接地棒220KV，JH-H型猴頭式接地棒330KV，JH-H型猴頭式接地棒500KV。
