手握母排接地線&接地棒類型（室內專用）接地線

手握母排接地線&接地棒類型（室內專用）接地線

手握母排接地線&接地棒類型（室內專用）接地線

河北五星電力設備有限公司

王享  銷售  電話：0311-80815246

手機聯系：14730444246

我的QQ：2514446480

聯系我哦 ！ ！ ！

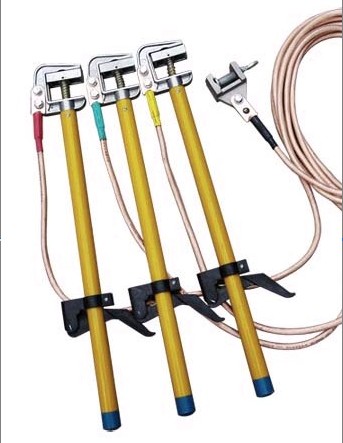

該產品主要部件由導線彎鉤線來，或母排平口線夾，跨接短路線接地尾線，接線鼻，匯流管，接地端線夾或五防閉鎖夾頭，接地鋼纖以及接地操作棒等組成。

1、線夾采用優質熱銅(或熟鋁)壓鑄表面拋光與線鼻緊固連接
2、導線是《攜帶型短路高壓接地線》的重要組成部分
3、接地操作棒采用機械強度，絕緣性能俱佳的進口玻璃纖維環氧樹脂管按型式需求進行配制。

本廠生產的短路線和接地棒的技術性能超過法國同類產品，為高低壓電力輸電線路和電氣設備停電檢修的安全提供了可靠的保障。

攜帶型短路高壓接地線分為分相式和組合式兩種。
適用電壓：500V、10kV、35kV、110kV、220kV、500kV等。
適用于發電廠，供電、電訊、鐵路、地鐵等變電用戶及施工單位，同時可按要求定制特殊規格高壓接地線。

使用和維護：使用攜帶型短路高壓接地線前，應先驗電確認已停電，在設備上確認無電壓后進行。先將高壓接地線夾連接在接地網或扁鐵件上，然后用接地操作棒分別將導線端線類擰緊在設備導線上。拆除短路高壓接地線時，順序正好與上述相反。

河北五星電力設備有限公司 接地線的介紹

手握式接地線用途：接地線是用于防止設備、線路突然來電，消除感應電壓，放盡剩余電荷的臨時接地的裝置。

一、結構特點：

1、線卡等主要零件采用鋁合金壓力鑄造，線卡經久耐用。

2、操作簡便，特別是彈簧壓緊式，只需往導線上一掛、一拉即可。

3、配套合理，功能可靠。根據電壓等級，合理選用“接地線”，線卡結構簡單，與導線接觸面大。

4、線卡實用范圍大，適應不同導線截面的需要。

二、實用范圍：

1、環境溫度：正常使用時的環境溫度為-40-+55C，特殊氣候條件時由廠家監制單位與用戶共同協商定做。

2、適用范圍：本產品有分相式和組合式大類，線卡分彈簧壓緊式和螺旋式兩大類。其中螺旋壓緊式的平口線卡適用于銅、鋁排母線和室內開關柜內停電檢修之用，彈簧壓緊鱷魚式（鍔口線卡）適用于500千伏線路停電檢修之用。其余線卡接口直徑適應不同額定短路電流的導線接地需要，確保檢修時的人身安全。

三、使用方法：

1、分相式：“接地線”每套三組，每組由導線端線卡、短路線和接地端線卡連接成一體。使用時分組進行操作。按規程規定先驗電，確認已停電后，首先將接地端線卡，緊固在接地極上，然后按停電線路電壓等級，選定操作棒，將導線端線卡掛在導線上。工作完畢，應先拆除導線端線卡，后拆除接地端線卡。

2、組合式：“接地線”由于電壓等級不同，線卡組合形式及數量、導線長短也不相同，一般由三只導線端線卡，短路線、接地線及一只接地端線卡組成一份“接地線”。使用時按規程規定先驗電，確認已停電后，將接地端線卡緊固在接地極上，然后按不同電壓等級使用相應的操作棒將導線端線卡分別掛在導線上。（操作棒有固定式和折疊式）拆除時應先拆除導線端線卡，后拆除地線端線卡。

3、經受短路電流后，接地線應做報廢處理。

四、維護與保養：

1、每組“接地線”在使用過程中不得扭花，不用時應將軟銅線盤好，存放在干燥的室內。

2、接地線在使用之前應檢查：軟銅線是否斷頭，螺絲連接處有無松動，軟銅線有無裸露，不符合要求不得作用，應修好后在使用。

3、接地線不得隨地亂摔，注意清潔工作，預防泥沙、臟物進入接地裝置的孔隙之中，從而影響正常使用的零件及時更換。

4、接地線在拆除后，不得從空中丟下，確保下次能正常使用。

5、接地線應定期進行檢修，影響正常使用的零價及時更換。

接地線一般是成套的，它包括接地棒、軟銅線、接地夾。接地棒的長度、軟銅線的長度等都需要根據接地線不同的使用環境和電壓等級來進行不同的配置。
