10kv接地線/35kv接地線/110kv接地線/220kv接地線，接地編制軟銅線

接地線→接地線的規格→高壓接地線→接地線的作用→手握式接地線→螺旋壓緊式接地線

1． 高壓接地線概述：



（1）高壓接地線作用：用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。



（2）結構：攜帶型短路接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。



（3）制作工藝：導線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合而成，并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。



2． 高壓接地線分類：



（1）按照使用環境可以分為：室內母排型接地線（JDX-NL）和室外線路型接地線（JDX-WS）。



（2）按照電壓等級可分為：10KV接地線，35高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線



3． 技術參數：



（1）10KV高壓接地線絕緣桿部分長度：700 mm 握手部分長度：300 mm 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm 總長（不包括線夾）：1050 mm



（2）35KV接地線標稱截面：25mm2 總根數：810 平均直徑（mm）：0.2mm 計算截面：（mm2）：25.43 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm



（3）110KV高壓接地線標稱截面：35mm2 總根數：1136 平均直徑（mm）：0.2mm 計算截面：（mm2）：35.67 絕緣桿部分長度：1360 mm 握手部分長度：700 mm 金屬接頭部分長度：140 mm 節數：2 桿徑：30mm 總長（不包括線夾）：2200 mm



4.高壓接地線的使用說明



（1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。



（2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。



（3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。



（4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

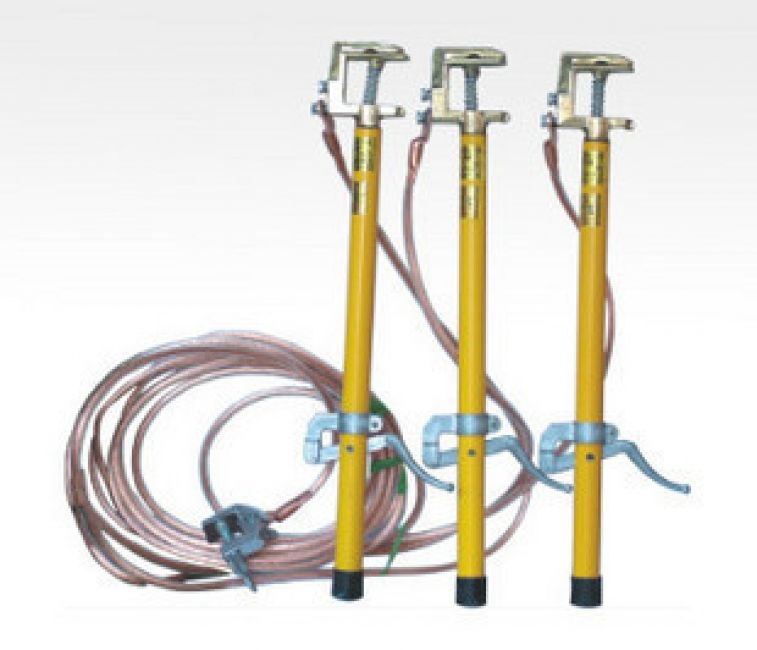

產品名稱：JH-S型雙簧式攜帶型短路接地線

規格型號：10KV雙簧式接地線  35 KV雙簧式接地線  66 KV雙簧式接地線 10 KV雙簧式接地線  220 KV雙簧式接地線  500 KV雙簧式接地線

接地棒材質： 絕緣玻璃鋼

接地線特點：接地線為臨時性接地裝置,與固定型接地線相比,使用更方便、接地點更靈活、安全可靠性更高.在電氣設備和電力線路停電檢修、檢查時,能防止突然來電、感應電賀剩余電荷的襲擊,確保設備上作業人員的生命安全.

接地棒組成：

接地棒由絕緣操作棒和接地線夾組成。絕緣操作棒由絕緣性能極佳的環氧樹脂等原材料加工而成,滿足高壓絕緣要求，保證電業維修人員安全；接地線線夾種類繁多，主要與高壓母線臨時接地用。根據高壓母線是母排和線纜的不同，分別選擇用平口接地線夾還是線路接地線夾。

結構特點：

1、線卡等主要零件采用鋁合金壓力鑄造，線卡經久耐用。

2、操作簡便，特別是彈簧壓緊式，只需往導線上一掛、一拉即可。

3、配套合理，功能可靠。根據電壓等級，合理選用“接地線”，線卡結構簡單，與導線接觸面大。

4、線卡實用范圍大，適應不同導線截面的需要。



接地棒種類:1雙簧接地棒  2單簧接地棒  3.1螺旋壓緊式接地棒(線路用即連結導線用)   3.2螺旋壓緊式接地棒(變電用 即連結母排用)3.3螺旋壓緊式接地棒(線路、變電兩用)  4.1手握壓緊式接地棒(線路用即連結導線用)  4.2手握壓緊式接地棒(變電用 即連結母排用)  4.3手握壓緊式接地棒(線路、變電兩用)   5猴頭式接地棒 6螺旋調角式接地棒(鶴式接地棒、黃銅鑄件)  7鱷魚嘴式接地線

線路用接地棒:

雙簧接地棒：接地棒Jh-S-10KV接地棒JH-S-35KV接地棒，JH-S-110KV接地棒，JH-S-220KV接地棒，JH-S-330KV雙簧接地棒，JH-S-500KV雙簧接地棒。

單簧接地棒：JH-D-10KV接地棒，JH-D-35KV接地棒，JH-D-110KV接地棒，JH-D-220KV接地棒，JH-D-330KV單簧接地棒，JH-D-500KV單簧接地棒。



螺旋壓緊式接地棒：JH-L-10KV線路型接地棒，JH-L-35KV接地棒，JH-L-110KV短路接地棒，JH-L-220KV接地棒，JH-L-330KV螺旋壓緊式接地棒，JH-L-500KV接地棒。

JH-S型雙簧式接地線： JH-S-10KV戶外短路接地線→10KV雙簧接地棒,

JH-S-35KV戶外短路接地線→35KV雙簧接地棒, JH-S-66KV戶外短路接地線→66KV雙簧接地棒, JH-S-110KV戶外線路短路接地線→110KV雙簧接地棒,

JH-S-220KV戶外短路接地線→220KV雙簧接地棒, JH-S-330KV戶外線路短路接地線→330KV雙簧接地棒, JH-S-500KV戶外線路短路接地線JH-S-500KV雙簧接地棒。



猴頭式接地棒  JH-H型：猴頭式接地線(JH-2型線路式接地線,短路接地線)，JH-H型猴頭式接地棒10KV，JH-H型猴頭式接地棒35KV，JH-H型猴頭式接地棒66KV，JH-H型猴頭式接地棒110KV，JH-H型猴頭式接地棒220KV，JH-H型猴頭式接地棒330KV，JH-H型猴頭式接地棒500KV。
