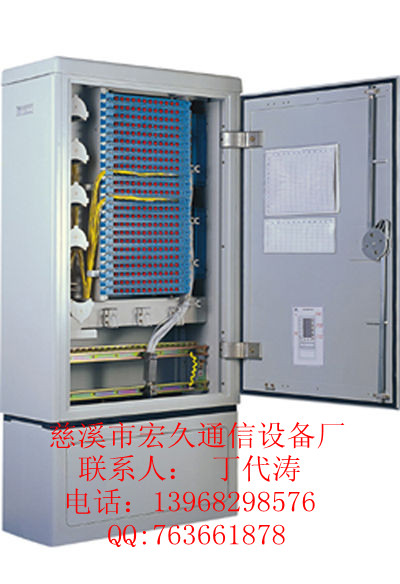

室外防水SMC復合材質288芯光纜交接箱產品資料

室外防水SMC復合材質288芯光纜交接箱產品資料

產品價格：￥1（人民幣）

規格：288芯

發貨地：慈溪市

品牌：

最小起訂量：1個

QQ洽談點擊詢價進入商鋪

慈溪市宏久通信設備廠

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：慈溪市宏久通信設備廠

聯系人：丁代濤（先生）

聯系手機：

固定電話：

企業郵箱：471564012@qq.com

聯系地址：慈溪市觀海衛三北中路

郵編：315315

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

室外落地式防水SMC復合材質288芯光纜交接箱廠家，室外落地式防水SMC復合材質288芯光纜交接箱價格，室外落地式防水SMC復合材質288芯光纜交接箱圖片，室外落地式防水SMC復合材質576芯光纜交接箱144芯光纜交接箱，288芯光纜交接箱，576芯光纜交接箱，720芯，1200芯

光纜交接箱

序號型號名稱外形尺寸高×寬×深（MM）

安裝尺寸高×寬×深（MM) 備注

1 GPX97B 48芯箱體 450×320×180 箱體背部（M6）250×320 單面左開門

2 GPX97-01 360～384芯箱體箱體:1200×760×320

底座:350×758×290

底座上 614×164 操作:單面(雙面)

開門方向:左右均開

3 GPX97-02 288芯箱體（電信）箱體:1110×760×320

底座:350×758×290

底座上 614×164 操作:單面(雙面)

開門方向:左右均開

4 GPX97-03 576芯箱體（電信）箱體:1110×760×540

底座:350×758×490

底座上 614×368 操作:雙面

開門方向:左右均開

5 GPX97-04 144芯箱體箱體:755×570×308

底座:280×550×295

底座上 320×230

箱體背部（M8） 350×658

操作:單面

開門方向:左右均開

6 GPX97-05 96芯箱體箱體:700×530×290

底座:260×520×280

底座上 400×185

箱體背部（M8） 345×590

單面右開門

7 GPX97-06 06電力箱體箱體:600×400×200 箱體背部（M8） 320×520

單面左開門

8 GPX97-07 07電力箱體箱體:600×400×250 箱體背部（M8） 320×520

單面左開門

9 GPX97-08 360～384芯箱體箱體:1200×760×320

底座:350×758×290

底座上 614×164 操作:單面(雙面)

開門方向:左右均開

10 GPX97-09 360箱體箱體:1200×760×360

底座:350×758×330

底座上 614×204 操作:單面(雙面)

開門方向:左右均開

11 GPX97-10 全正面操作576芯（電信）箱體:1200×1455×360

底座:350×1458×330

底座上 1314×204 操作:單面(全正面)

開門方向:左右對開

12 GPX97-11 600箱體（672芯箱體）箱體:1200×760×625

底座:350×758×594

底座上 614×466 操作:雙面

開門方向:左右均開

13 GPX97-12 1152芯箱體箱體:1200×1455×625

底座:350×1458×594

底座上 1314×466 操作:雙面

開門方向:左右對開

14

15

產品描述：

產品名稱：288芯箱體（電信）

容量：288芯

型號：GPX97-02

箱體噴漆：PANTONG413C

特點：

A、光纜交接箱體，門鎖有圓形（PVC）、波紋形（鋅合金）和條形鎖（MS864-4）三種，底座側板又有開窗和不開窗可選。

B、用于光纜交接箱，可配288芯機架。

1. 模塊化設計：內置熔配托盤（即接續模塊）上下分層，成功地集熔接和配線為一體，配置靈活，抽屜式結構簡單、方便，適配器傾角安裝，保證了光纖的最佳彎曲半徑哀耗低。

2. 設備外纜的處理，尾纖的終接，跳線以及熔接等操作均在正面進行，空間更富余，安裝場地不受限制，并可實現光纜的直通和盤儲功能。

C、外形美觀大方，并可與進口箱體媲美。

主要技術指標：

工作溫度：-40℃～+60℃。

相對濕度：≤95%（+40℃）。

大氣壓力：70Kpa～106Kpa。

耐電壓水平：≥3000V(DC)1min不擊穿、無飛弧。

絕緣電阻：≥2×104MΩ/500V（DC）。

機械強度：與表面垂直的壓力大于980N。

密封性能：達到GB4208標準中IP65級要求。

阻燃性能：符合GB5169.7標準中要求。

防護等級：達到IP65級。

使用說明

一、概述

1、用途

本設備用于實現主干光纜與分支光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。

2、主要特點

2.1 產品的箱體采用國際流行的SMC玻璃纖維增強不飽和聚酯塑料，經高溫模壓制成，具有優秀的抗腐蝕、耐老化功能，箱體的防護等級達到IP65級，完全適用于室外各種惡劣的工作環境，能抵御劇變的氣候和惡劣的工作環境，使用壽命可達20年及以上;箱體還具有很好的隔熱性能、密封性能及很強的防盜性能。產品外形美觀、結構合理。

2.2模塊化設計；本設備內置一體化熔配托盤為抽屜式結構，簡單、方便，適配器傾角安裝，保證了光纖的最佳彎曲半徑，傳輸衰耗低。并能提供各種附件保護光纜免受意外拉傷。

2.3 設備外纜的處理，尾纖的終接，跳纖以及熔接等操作均在正面進行，安裝場地不受限制。

2.4 同時適用于普通光纜和帶狀光纜。

3、主要技術指標

3.1 工作環境工作溫度：-40℃~+60℃

相對溫度: ≤95%(+40℃)

大氣壓力: 70Kpa~106Kpa

3.2 箱體防護等級達GB4208標準中IP65級要求。

3.3 絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。

3.4 耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。

3.5 光纖連接器損耗（含插入、互換、重復性）不大于0.5dB。

3.6 光纖連接器回波損耗： PC型≥40dB UPC型≥50dB APC型≥60dB

3.7 光纖連接器插拔耐久壽命>1000次

4、箱體外形尺寸（mm）：見本公司規格明細表

箱體安裝尺寸（mm）：見本公司規格明細表

5、最大容量: 288芯

二、安裝

本設備可以落地安裝。

1

1、落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘, 地

腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。

2、架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。

圖 1 箱體外形

圖 1 箱體內配示意圖

三、使用、維護

1、門鎖的使用方法：

1．1、開門：把鑰匙尾端的六角頭插入門鎖盤中間堵塞中，逆時針旋轉幾圈，擰下堵塞；將鑰匙上的紅點向上，插入鎖孔（注意要插到位）；將把手按順時針方向轉動45度角，即可打開箱門。

1．2、關門：關閉箱門，將把手逆時針轉動45度角；順時針轉動鑰匙，使其紅點向上，然后拔出；用鑰匙尾部的六角頭插入堵塞，放入鎖孔中，順時針旋轉到不能轉動為止，取下鑰匙即可。

圖2 門鎖盤示意圖

2、光纜的引入

2.1光纜的引入在設備正面進行，設備底板有若干敲落孔，光纜引入時可將使用的孔敲開。

2.2 引入光纜后，用隨機附件中的密封膩子將光纜孔堵牢。

2.3 光纜引入后，對主干光纜，打開光纜分支盒，用喉箍將光纜固定可靠，再固定好加強芯，并在此將光纜開剝，開剝長度約2米，開剝后的纖芯分別用纖芯護管穿入保護, 再將光纜鎧裝層和加強芯分別引出接地。對配線光纜，可以直接上固定板用喉箍將其固定可靠，然后開剝、接地，去除松套管，套上纖芯護管。（見圖3）

2.4 主干與配線光纜纖芯分別從下橫梁左側孔穿入，在箱體左邊適當位置自下而上用尼龍扎帶依次固定，待進接續模塊的熔接蓋板。過路光纜纖芯則進右側盤纖板后面的過路纖存貯熔接裝置（翻轉開盤纖板后就是過路纖存貯熔接裝置）。（見圖4及見圖5）

圖3 光纜引入單元

圖4 576芯過路纖裝置位置圖

圖5 288芯箱體直熔示意圖

走纖示意圖

3、尾纖的布放（見圖4）

圖 4 尾纖布放示意圖

V2.0托盤

5

3.1 拉出一體化熔配托盤，扣開托盤上的保護蓋，卸下熔接蓋板；

3.2 按色譜順序將尾纖活動連接頭成端下層基座適配器相應端口，并將尾纖自然盤繞（注意：纖芯在所有轉彎處的曲率半徑不小于40mm）引至上熔接蓋板纜口；

3.3 蓋上熔接蓋板。

4、光纖的熔接（見圖5）

4.1 將箱體左側已固定的主干和配線光纖引入熔接蓋板，根據一體化托盤拉出的位置預留一定長度，以保證一體化托盤能輕松地推入，入口處用尼龍扎帶固定；

4.2 從熔接蓋板中間的纜孔處引入尾纖；

4.3 將尾纖和外纜纖芯一起在蓋板的外圈上整齊地盤繞、固定，將裸纖引入熔接芯片處進行熔接，熔接時，熔接點用熱縮套管熱縮保護，熔接完成后，蓋上保護蓋。

圖 5 光纖熔接示意圖

5、跳纖的布放（見圖3）

5.1 本設備跳纖處理在正面進行,

5.2 跳纖連接器一端連接完成后，所有纖芯通過相應線環端口布放至設備右側的盤纖板裝置貯存，由于余纖的盤繞與存貯空間大，因此本設備的跳纖操作優為方便。

四、標志、包裝、貯存、運輸

1、產品應有標志，其內容包括：生產廠家、產品名稱、型號及制造年月、檢驗日期、檢驗代號。

5

2、產品包裝應符合GB3873第2. 2. 2條要求，裝箱時應有使用說明書、隨機附件、產品合格證及裝箱清單各一份。

3、貯存

產品貯存在-10~140℃，相對濕度小于75％通風庫房內，庫房周圍不得有腐蝕性氣體和有害物侵害。

4、運輸

運輸過程中避免碰撞、擠壓和劇烈震動。

                          我司是國內最早生產SMC材質箱體的企業之一，箱體采用SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓制成，具有優秀的機械強度及抗腐蝕、耐老化功能，能抵御劇變的氣候和惡劣的工作環境，使用壽命可達20年及以上。

        從97年開始投入生產以來，現我司SMC光纜交接箱以形成48芯到1152芯規格GPX系列的產品，具體規格尺寸見下表：

序號

     箱體型號

         產品名稱

    箱體尺寸

        備注

   1

   GPX97B

SMC48芯光纜交接箱

450*320*180

            IP65

   2

  GPX97-01

SMC288芯光纜交接箱

1550*760*320

   IP65/ 含底座

   3

GPX97-02

SMC288芯光纜交接箱

1460*760*320

   IP65/ 含底座

   4

  GPX97-03

SMC576芯光纜交接箱

1460*760*540

    IP65/ 含底座

   5

  GPX97-04

SMC144芯光纜交接箱

755*570*308

       IP65

     6

  GPX97-04

SMC144芯光纜交接箱

1035*570*308

   IP65/ 含底座

     7

GPX97-05

SMC96芯光纜交接箱

700*590*290

        IP65

   8

GPX97-05

SMC96芯光纜交接箱

960*590*290

   IP65/ 含底座

     9

GPX97-06

    SMC電力箱體

600*400*200

        IP65

  10

GPX97-07

    SMC電力箱體

600*400*250

        IP65

  11

GPX97-08

SMC288芯光纜交接箱

1550*760*320

   IP65/ 含底座

   12

GPX97-09

SMC288芯光纜交接箱

1550*760*360

   IP65/ 含底座

  13

GPX97-10

SMC576芯光纜交接箱

1550*1455*360

   IP65/含底座

14

GPX97-11

SMC576芯光纜交接箱

1550*760*625

   IP65/含底座

15

GPX97-12

SMC1152芯光纜交接箱

1550*1455*625

   IP65/含底座

主要技術指標如下：

工作溫度：-40-+60度。

相對濕度：《95%（+40度）

大氣壓力：70Kpa-106Kpa.

耐電壓水平：》3000V(DC)1min不擊穿、無飛弧。

                                                    4

絕緣電阻：》2*10  MΩ/500V(DC).

機械強度：與表面垂直的壓力大于980N.

密封性能：達到GB4208標準中IP65級要求。

阻燃性能：符合GB5169.7標準中要求。

序號

型號

名稱

外形尺寸     高×寬×深（MM）

安裝尺寸      高×寬×深（MM)

                    備注

1

GPX97B

48芯箱體

450×320×180

箱體背部（M6）250×320

單面左開門

2

GPX97-01

360～384芯箱體

箱體:1200×760×320

底座:350×758×290

底座上 614×164

操作:單面(雙面)

開門方向:左右均開

3

GPX97-02

288芯箱體（電信）

箱體:1110×760×320

底座:350×758×290

底座上 614×164

操作:單面(雙面)

開門方向:左右均開

4

GPX97-03

576芯箱體（電信）

箱體:1110×760×540

底座:350×758×490

底座上 614×368

操作:雙面

開門方向:左右均開

5

GPX97-04

144芯箱體

箱體:755×570×308

底座:280×550×295

底座上 320×230

箱體背部（M8） 350×658

操作:單面

開門方向:左右均開

6

GPX97-05

96芯箱體

箱體:700×530×290

底座:260×520×280

底座上 400×185

箱體背部（M8） 345×590

單面右開門

7

GPX97-06

06電力箱體

箱體:600×400×200

箱體背部（M8） 320×520

單面左開門

8

GPX97-07

07電力箱體

箱體:600×400×250

箱體背部（M8） 320×520

單面左開門

9

GPX97-08

360～384芯箱體

箱體:1200×760×320

底座:350×758×290

底座上 614×164

操作:單面(雙面)

開門方向:左右均開

10

GPX97-09

360箱體

箱體:1200×760×360

底座:350×758×330

底座上 614×204

操作:單面(雙面)

開門方向:左右均開

11

GPX97-10

全正面操作576芯（電信）

箱體:1200×1455×360

底座:350×1458×330

底座上 1314×204

操作:單面(全正面)

開門方向:左右對開

12

GPX97-11

600箱體（672芯箱體）

箱體:1200×760×625

底座:350×758×594

底座上 614×466

操作:雙面

開門方向:左右均開

13

GPX97-12

1152芯箱體

箱體:1200×1455×625

底座:350×1458×594

底座上 1314×466

操作:雙面

開門方向:左右對開

14

15

產品描述：

產品名稱：1152芯

容量：1152芯

型號：GPX97-12

箱體噴漆：RAL7035

特點：

A、 SMC光纜交接箱體，門鎖有圓形（PVC）、波紋形（鋅合金）和條形鎖（MS864-4）三種，底座側板又有開窗和不開窗可選。

B、用于光纜交接箱，可配1152芯機架。

1. 模塊化設計：內置熔配托盤（即接續模塊）上下分層，成功地集熔接和配線為一體，配置靈活，抽屜式結構簡單、方便，適配器傾角安裝，保證了光纖的最佳彎曲半徑哀耗低。

2. 設備外纜的處理，尾纖的終接，跳線以及熔接等操作均在正面進行，空間更富余，安裝場地不受限制，并可實現光纜的直通和盤儲功能。

C、外形美觀大方，并可與進口箱體媲美。



主要技術指標：

工作溫度：-40℃～+60℃。

相對濕度：≤95%（+40℃）。

大氣壓力：70Kpa～106Kpa。

耐電壓水平：≥3000V(DC)1min不擊穿、無飛弧。

絕緣電阻：≥2×10⁴MΩ/500V（DC）。

機械強度：與表面垂直的壓力大于980N。

密封性能：達到GB4208標準中IP65級要求。

阻燃性能：符合GB5169.7標準中要求。

防護等級：達到IP65級。

使用說明

一、概述

1、用途

       本設備用于實現主干光纜與分支光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。

2、主要特點

2.1 產品的箱體采用國際流行的SMC玻璃纖維增強不飽和聚酯塑料，經高溫模壓制成，具有優秀的抗腐蝕、耐老化功能，箱體的防護等級達到IP65級，完全適用于室外各種惡劣的工作環境，能抵御劇變的氣候和惡劣的工作環境，使用壽命可達20年及以上;箱體還具有很好的隔熱性能、密封性能及很強的防盜性能。產品外形美觀、結構合理。

2.2模塊化設計；本設備內置一體化熔配托盤為抽屜式結構，簡單、方便，適配器傾角安裝，保證了光纖的最佳彎曲半徑，傳輸衰耗低。并能提供各種附件保護光纜免受意外拉傷。

          2.3  設備外纜的處理，尾纖的終接，跳纖以及熔接等操作均在正面進行，安裝場地不受限制。

2.4 同時適用于普通光纜和帶狀光纜。

3、主要技術指標

3.1  工作環境             工作溫度：-40℃~+60℃

                                     相對溫度:   ≤95%(+40℃)

                                     大氣壓力:    70Kpa~106Kpa

3.2  箱體防護等級達GB4208標準中IP65級要求。

3.3  絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。

3.4  耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。

3.5  光纖連接器損耗（含插入、互換、重復性）不大于0.5dB。

3.6  光纖連接器回波損耗：     PC型≥40dB       UPC型≥50dB       APC型≥60dB

3.7  光纖連接器插拔耐久壽命>1000次

4、箱體外形尺寸（mm）：見本公司規格明細表

箱體安裝尺寸（mm）：見本公司規格明細表

5、最大容量:   1152芯

二、安裝

   本設備可以落地安裝。

1

1、落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘,  地

腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。

2、架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠
