河北五星電力設備有限公司，是國內專業從事地下電子標識和管理系統的高科技公司，公司專注于研發和制造wx-TR系列地下電子標識器、手持式探測設備、電子標簽和管理軟件等系統產品,該系統廣泛應用于水務、燃氣、電力、電信、石油、鐵路、市政、機場、消防、有線電視、軍事等眾多領域。我們將竭誠為您提供優質、高效的服務。

一、系統功能

迅速準確查找地下設施：電子標識器埋設在地下設施附近，探測設備可精確查找到標識器并馬上找到地下設施。

快速獲取地下設施信息：探測設備可快速獲取地下設施的詳細信息。

提高搶險施工效率：探測設備可精確知道地下設施的具體位置和詳細信息，提高了搶險施工的現場效率。

減少開挖事故率并降低成本：精確定位并快速查找到地下設施，很快知道地下設施的詳細資料，減少開挖的事故率并降低開挖成本。

有效保護地下設施：可對地下設施上可能出現的異常狀態進行記錄，發現問題馬上處理；地下設施沒有地上的標記，消除了人為破壞的隱患，提高了地下設施的安全性。

建立新型示蹤線：將電子標識器埋設在地下設施各導線點、拐點和關鍵點等特征位置，在計算機上建立起新型地下設施示蹤線。

信息化管理地下設施：將地下設施的所有信息存貯到地下電子標識器內，信息化管理地下設施，提升了管理水平。

  幫助客戶降低地下資產的管理費用；提升客戶地下資產的安全性；為地下資產的規劃、維護和發展提供強有力的技術保障

二、系統原理

探測設備以連續方式發送一定頻率的信號，相同頻率的地下標識器吸收并存儲信號能量。標識器儲存的能量足夠后將帶數據的信號反射回探測設備。探測設備檢測返回的信號強度來確定標識器具體地點。當探測設備在標識器正上方時，信號最強。

三、應用范圍

地下管線的管理

記錄地下管線的位置、深度變化、彎頭、口徑、三通、材質、用途、流向、設施交匯點、河管交匯處、道管路交匯點、施工日期、施工單位、維修記錄及其他管線等各種信息。

地下設施的管理

記錄地下設施的廠家、種類、施工日期、開關方向、打開程度、維修記錄等各種信息。

電力、通信地下電纜的管理；

記錄電力通信電纜的位置、深度、口徑、施工日期、施工單位、使用狀況、維修記錄等各種信息。

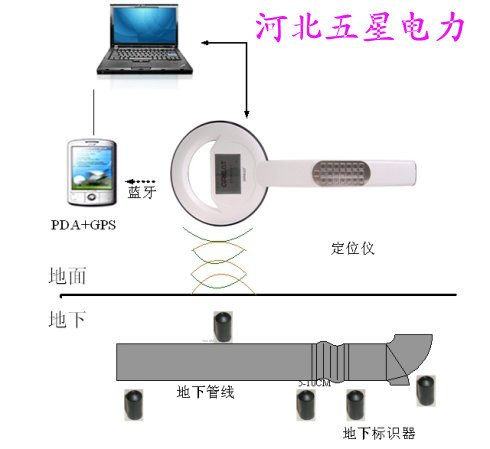

四、系統構成圖

   電子標識器：埋設在地下設施導線點、拐點等各特征處，埋設時存儲了埋設地點和地下設施的詳細資料。

電子標簽：在多電纜如電信，電力等行業應用時，用來區分電纜溝內不同的電纜。

標識器探測設備：識讀地下電子標識器獲取地下設施詳細資料；內置GPS模塊，可導航查找地下設施，也可識別電子標簽。

管理軟件：與探測設備通訊交換地下設施的資料和日常管理信息。管理軟件用來錄入地下設施的資料，統計分析日常管理數據等。

五、產品介紹

1、探測設備功能及特點：

n       識別和讀取地下電子標識器

n       探測地下管線路由

n       精確定位和查找地下設施

n       設備操作簡單、使用攜帶方便

n       數據存儲空間大

n       電池待機時間長

型號RXG–HandR300的主要性能如下：

l     顯示屏：2.8寸，帶按鍵操作。

l     識讀媒介：

       (1)瑞芯谷RXG-TR系列地下電子標識器

       (2)普通電子標簽

l     標識器識讀距離：0.6-0.7m、1.4-1.5m、1.7-1.8m

l     電子標簽識讀距離：4-5cm

l     讀卡方式: 按鈕觸發

l     CPU：ARM7 內核

l     內存：64M位FLASH，可記錄30000條記錄

l     通訊方式:USB接口

l     帶GPS定位導航

l     GPS查找精度:<5米

l     電源：3.6V/4500mAH高容量可充電鋰電池（帶充電保護，充電進度顯示）

l     功耗：靜態小于250uA；讀卡時最大500mA

l     電池待機時間：3個月

2、管理軟件功能及特點：

◆方便錄入地下設施詳細資料

◆管理分析日常數據并形成表格

◆操作簡單實用

◆結合本單位實際情況，個性化強

3、電子標識器功能及特點：

★全球唯一ID碼便于識別

★可存儲數據并記錄相關信息

★使用低頻信號可穿透路面、抗干擾能力強

★無需電源、完全免維護

★現場識別管線并指導管線開挖

★使用壽命30年以上

電子標識器常用規格如下：
