氯氣電動緊急切斷閥
型號：BQ941F-25P
氯氣電動緊急切斷閥介紹：

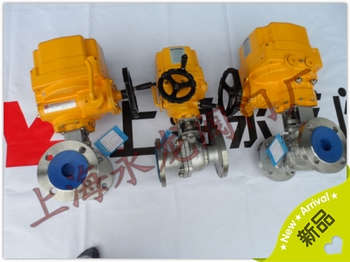

電動控制閥、防爆型電動切斷閥、氯氣電動緊急切斷閥整體設計不銹鋼硅溶膠高平臺浮動球閥配套防爆電動執行器，以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制。
   不銹鋼硅溶膠高平臺浮動球閥屬于球閥中的一個類別，主要區別在于與法蘭球閥多了一個平臺。平臺的作用主要是用于裝電動、氣動等自控裝置。帶平臺的便于拆裝。它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油化工、氨氣、氯氣等要求嚴格切斷的工況。
不銹鋼硅溶膠高平臺浮動球閥參數：
公稱壓力(PN)：1.6-2.5-4.0
殼體試驗壓力：2.4-3.8-6.0
密封試驗(液)：1.8-25.8-4.4
適用介質：氯氣、氨氣、燃氣
適用溫度 -40℃/+ 120℃
閥體、球體、閥桿：304、304L、316、316L /ZG1Cr18Ni9Ti
密封圈：聚四氟乙稀
聚四氟乙烯密封面材料（-29℃≤t≤180 ℃）；
對位聚苯密封面材料（-29℃≤t≤250 ℃）；
合金鋼密封材料（-29℃≤t≤650 ℃）
螺柱、螺母：不銹鋼
規格：DN15-200
設計標準：
設計和制造標準按照: GB12237；
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927；
防爆電動執行器總結了許多電動執行器的各種不足，改進后其中許多關鍵部件均采用德國或日本進口件，結構緊湊，質量可靠，性能優越。1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。2.電機—采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。3.手動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈（SLU）可供選擇。5. 干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。7.扭距開關（除HQ-008外）—可提供過載保護，防止損壞電機。（出廠前以設定好，請用戶不要隨便更改設置）。8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強�？梢源怪卑惭b，也可以水平安裝。10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。
12.PCU板—結構緊湊合理，將PCU板內置于機殼內。
防爆電動執行器技術參數:
外殼 防水級別:IP67，NEMA4 and 6
電機電源: 110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10%
控制電源: 110/220V AC 1PH，50/60 Hz，±10%
負載率（開關）: S2 30%
電機: 鼠籠式異步電動機
限位開關: 2 X 開/關，SPDT，250V AC 10A
輔助限位開關: 2 X 開/關，SPDT，250V AC 10A（HQ-008除外）
扭矩開關: 開/關，SPDT，250V AC 10A（HQ-008除外）
行程: 90°±10°（0°～110°）
失速保護/操作溫度: 內置熱保護，開120℃±5℃ /關 90℃±15℃
指示器: 連續的位置指示
手動操作: 機械離合機構
自鎖裝置: 蝸輪，蝸桿機構提供自鎖
機械限位: 2個外部調整螺栓
干燥器: 7-10W（110/220V AC）防冷凝
接線孔: 2個PF 3/4”
環境溫度: -20℃～+70℃
潤滑: 鋁基潤滑脂（EP型）
材料: 鋼，鋁合金，鋁青銅，聚碳酸脂
環境濕度: 最大90% RH（非凝結）
抗震性能: X Y Z 10g，0.2～34 Hz,30分鐘
外涂層 :干粉，環氧聚脂
防爆電動執行器的優勢：
  防爆電動執行器，以其新穎獨特的設計、先進而精湛的技術工藝、優質的進口零部件、科學嚴謹的質量檢測，在國內外的閥門自動化制造別具一格。而防爆電動執行器執行器，將閥門電動裝置的精度化、數字化、智能化推向一個嶄新的階段，成為自動化控制行業后起之秀。
永龍閥門堅持每臺執行器采用原產地進口微動開關（歐姆龍），軸承（NSK），我們的箱體采用數控加工中心生產，全部零部件都由數控機床加工，從而保證加工精度，裝配精度，極大程度減少摩擦，增大傳動效率，使我們得以推出快速開關型：2.8秒，300Nm，該產品為目前國產體積最小，輸出力矩最大，速度最快的電動執行器。
