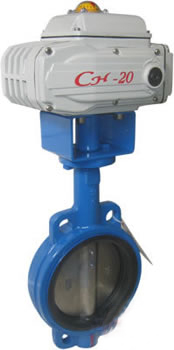

D971X智能電動調節蝶閥
技術參數和性能
閥體：公稱通徑：DN50～400mm公稱壓力：PN1.6,4.0,6.4MPa連接形式：法蘭式按JB/T78-59 JB79-59對夾式法蘭連接材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti上閥蓋：常溫型：-20～+200℃散熱型：+200～+450℃壓蓋形式：螺栓壓緊式填料：V型聚四氟乙烯，柔性石墨，石棉紡織填料 襯橡膠，襯四氟乙烯 密封材料:不銹鋼,橡膠,四氟乙烯閥內組件：閥芯形式：閥板流量特性：等百分比特性或直線特性材料：1Cr18Ni9Ti OCr18Ni12M02Ti執行機構：類型：可選PSQ系列,3810系列或NB系列電子式角行程執行機構.亦可選用QSQ系列或DYR系列。技術參數和性能：請參閱對應的執行機構及伺服放大器說明書。 規格參數表 公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400 500-2000可與本公司商洽生產 流量系數（Kv） 110 180 232 368 656 735 1240 2025 2712 3875 5038 動作范圍 0-90° 允許壓差△P 小于公稱壓力 泄量量Q 按GB/T4213-92,為Kv值的10ˉ4 環境溫度℃ -20-60℃ 基本誤差 ±2.5% 回差 ±2.5% 死區 1% 可調范圍 250:1 配用執行機構 PSQ101 3610RSQ-05 Unic-05 Unic-10CH-05 CH10 PSQ201 Unic-203610RSC-30CH-20 Unic-40 PSQ5013610RSC-50CH-40 Unic-60PSQ701CH-60 蝶閥外形尺寸 電動對夾式蝶閥外形尺寸 公稱通徑DN L H1 H D1 Z-φd D L1 50 43 452 80/112 120/125 4-18 165 208 65 46 475 88/115 136/145 4-18 185 208 80 46/49 516 96/120 160/ 8-18 200 208 100 52/56 551 115/140 185 8-18 220 208 125 56/64 566 128/170 210 8-18 220 208 150 56/70 606 140/180 240 8-22 285 256 200 60/76 731 175/210 295 8-22 340 256 250 68/76 778 202/240 355 12-22 395/405 256 300 78/83 830 242/290 410 12-22 445/460 256 350 78/92 996 266/320 470 16-22 505-520 346 400 102 1058 298/350 515/525 16-26 565/580 346 電動法蘭式蝶閥外形尺寸 公稱通徑DN L H1 H D1 Z-φd D L1 50 108 539 82/112 125 4-18 165 208 65 112 554 95/115 145 4-18 185 208 80 114 569 100/120 160 8-18 200 208 100 114 569 100/138 180 8-18 220 208 125 140 649 125/164 210 8-18 250 208 150 140 725 145/175 240 8-22 285 256 200 152 835 170/208 295 8-22/2-22 340 256 250 165 890 195/243 350 12-22/12-26 395/405 256 300 178 995 225/283 400 12-22/12-26 445/460 256 350 190 1155 255/310 460 16-22/16-26 505/520 346 400 216 1225 285/340 515 16-26/16-30 565/580 346注：XX/XX表示公稱壓力1.0MPa/1.6MPa時的數據 訂貨須知訂貨時請填寫《規格書》或注明以下內容：一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。 感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！訂購熱線：18969723625
閥體：公稱通徑：DN50～400mm公稱壓力：PN1.6,4.0,6.4MPa連接形式：法蘭式按JB/T78-59 JB79-59對夾式法蘭連接材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti上閥蓋：常溫型：-20～+200℃散熱型：+200～+450℃壓蓋形式：螺栓壓緊式填料：V型聚四氟乙烯，柔性石墨，石棉紡織填料 襯橡膠，襯四氟乙烯 密封材料:不銹鋼,橡膠,四氟乙烯閥內組件：閥芯形式：閥板流量特性：等百分比特性或直線特性材料：1Cr18Ni9Ti OCr18Ni12M02Ti執行機構：類型：可選PSQ系列,3810系列或NB系列電子式角行程執行機構.亦可選用QSQ系列或DYR系列。技術參數和性能：請參閱對應的執行機構及伺服放大器說明書。
訂貨須知訂貨時請填寫《規格書》或注明以下內容：一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。 感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！訂購熱線：18969723625
