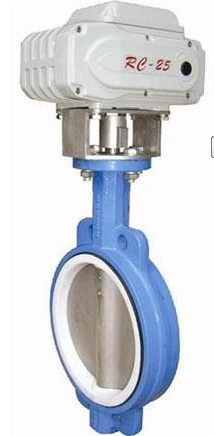

D941F46電動調節閥蝶閥D941F、電動對夾襯氟閥蝶閥供應商

D941F46電動調節閥蝶閥D941F、電動對夾襯氟閥蝶閥供應商

產品價格：￥222（人民幣）

規格：D941F

發貨地：常州

品牌：

最小起訂量：1個

QQ洽談點擊詢價進入商鋪

江蘇艾普森自控閥門有限公司

誠信商家

會員級別：

金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：江蘇艾普森自控閥門有限公司

商鋪名稱：江蘇艾普森自控閥門有限公司

聯系人：周工（先生）

聯系手機：

固定電話：

企業郵箱：changzhoubote@163.com

聯系地址：常州市青龍桐家工業區

郵編：213000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

電動襯氟法蘭蝶閥D941F46產品概述：聚四氟乙烯襯里蝶閥，采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可做快速切斷或調節流量之用。D941PTFE電動法蘭襯氟碟閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板和閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸是非常方便，閥們不需要拆離管道即可完成。

一、公司推出的氟塑料襯里蝶閥系列 1.其基本類型有兩種,即D71F4 和D71F46(中線)以及D71F4 和D71F46(偏心)全襯里型對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其中D71F4 閥桿也蝶板(鍛)為一體,表面均勻包裹一層FEP.閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面處配以耐溫抗老化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露. 2.有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型蝶閥. 3.D343F型法蘭連接雙偏心全襯里蝶閥. 二、結構特點 1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節; 2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想. 3.四級加載彈性密封,絕對保證了閥門內、外的零泄露; a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈; b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合; c.軸的徑向采用O型圈與金屬墊的組合; d.閥座鑲在有彈性條的閥體槽內; 4.采用可調性彈子定位,定位準確,結構簡單. (*采用O型圈是為了防止意外泄漏時的安全措施) 5.法蘭連接雙偏心蝶閥試用于壓力較高場合. 三、設計規范遵循GB 12238,API 609,MSS SP-67, MSS SP-68標準. 四、驅動方式手動、蝸輪轉動、氣動、電動.

遵循規范	STANDARD
設計與制造Design	GB 12238
結構長度 Face to face	GB 12221 (短一長系列)
法蘭尺寸 End flange	JB78/JB79 (GB.HG.SH)
壓力試驗 Test	GB/T 13927
標志 Symbol	GB 12220
供貨 Supply	GB/T 12252

法蘭連接蝶閥（偏心） · 設計與制造符合中國國家標準 · 基本結構形式（*蝶板軸相對閥體/閥座中心有二維偏心） a.DA 43F 半襯里型閥體全襯里/蝶板與蝶板軸為不銹鋼(不襯)/蝶板與軸由銷釘連接/閥體為整體式; b.DA 43F4 6 全襯里型閥體全襯里/蝶板與蝶板軸全襯層/蝶板與軸固定連接/閥體為整體式. · 基本型號公稱壓力PN0.6-2.5(MPa) 公稱通徑DN40-1000（mm)

手動	DA 43F（半襯）	蝸輪轉動	DA 343F（半襯）
	DA 43F3 （全襯里）		DA 343F3 （全襯里）
	DA 43F46（全襯里）		DA343F46（全襯里）
氣動	DA 643F（半襯）	電動	DA 943F（半襯）
	DA 643F3 （全襯里）		DA 943F3 （全襯里）
	DA643F46（全襯里）		DA9 43F46（全襯里）

電動襯氟法蘭蝶閥D941F46執行機構: 1.功能強勁:智能型、調節型、開關式。 2.體積小巧：體積僅相當于同類產品的35%左右。 3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。 4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。 5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列�！軩N 200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思(西門子)等（如有疑問咨詢電話：0519-85305171）

電動襯氟法蘭蝶閥D941F46主要零部件材料表Standard Material Specifications

序號 NO	零件名稱 Name	灰鑄鐵	鑄鋼	不銹剛		超低碳不銹鋼
序號 NO	零件名稱 Name	Z	C	P	R	PL	RL
1	閥體	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板軸/銷	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里層/閥座	PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯)
4	蝶板/填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
5	支架	WCB(碳鋼)		CF8(不銹鋼)
6	填料	PTFE (F4)		PTFE (F4)		PTFE (F4)
7	蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
8	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

電動襯氟法蘭蝶閥D941F46主要連接尺寸及重量Dimensions and weights

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900

電動襯氟法蘭蝶閥D941F46主要連接尺寸及重量Dimensions and weights

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	8-φ18	260	170	14
100	4	127	215	180	155	3	24	8-φ18	300	180	16
125	5	140	245	210	185	3	26	8-φ18	300	275	18
150	6	140	280	240	210	3	28	8-φ23	200	295	42
200	8	152	335	295	265	3	30	12-φ23	200	320	78
250	10	250	405	355	320	3	32	12-φ25	240	385	120
300	12	270	460	410	375	4	34	12-φ25	240	390	145
350	14	290	520	470	435	4	38	16-φ25	240	460	202
400	16	310	580	525	485	4	40	16-φ30	280	510	235
450	18	330	640	585	545	4	44	20-φ30	280	540	368
500	20	350	705	650	608	4	46	20-φ34	320	570	420
600	24	390	755	770	718	5	54	24-φ41	320	660	750
700	28	430	840	840	788	5	54	24-φ41	360	710	1028
800	32	470	910	950	898	5	54	24-φ41	380	780	1690
900	36	510	1120	1050	998	5	54	28-φ41	400	885	1815
1000	40	550	1255	1170	1110	5	60	28-φ48	500	990	2050

襯氟閥門又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。襯氟閥門是對閥體內介質所能達到的地方全部采用襯里工藝，內襯材料一般采用FEP（F46）和PCTFE（F3）等氟塑料，可以適用于各種濃度的硫酸、鹽酸、氫氟酸、王水和各種有機酸、強酸、強氧化劑及其它腐蝕性介質等管路，但襯氟閥門受溫度的局限比較大（只適用于攝氏-50℃～150℃之間的介質）。能夠制作內襯氟塑料的閥門有：襯氟蝶閥、襯氟球閥、襯氟截止閥、襯氟隔膜閥、襯氟閘閥、襯氟旋塞閥、襯氟止回閥、襯氟調節閥等。
