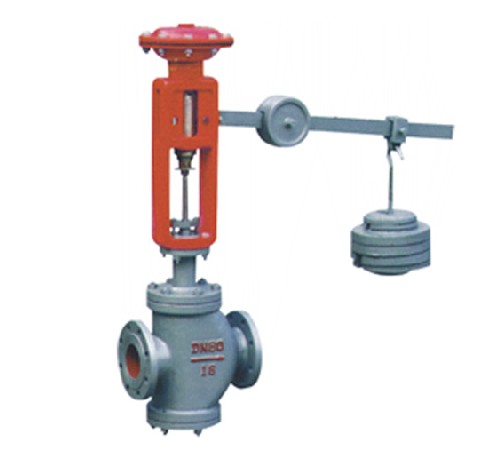

ZMHN直接作用壓力調節閥,是一種不需外加能源和操作介質,根據被控制流體的能量自行操作并保持閥前或閥后變量恒定的調節閥,用來自動調節溫度在200 ℃以下的非浸蝕氣體、石油、蒸汽壓力為給定值,具有結構簡單、動作可靠、維護方便，防火防爆和價廉等優點。
工作原理
閥后式直接作用壓力調節閥的調節信號，由閥后管道內取得，它隨著作用在膜室上被調節壓力的增加，克服重錘所產生力后,閥芯向下移動, 逐漸與閥座閉合,使流通截面減小，閥芯向上運動,流通截面增加,直到被調壓力等于給定值為止。
閥前式直接作用壓力調節閥的調節信號，由閥前管道內取得，它隨著作用在膜室上被調壓力的增加，克服重錘所產生力后，閥芯向下移動,逐漸離開閥座,使流通截面增加,直到閥前的壓力下降到給定值;反之,當膜室上壓力見效時,重錘所產生的力使閥芯上升,逐漸與閥座閉合,使流通截面減小，直到閥前壓力增高到給定值為止。
閥內組件
閥芯型式：雙座柱塞型閥芯
流量特性：快開特性
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
執行機構
型式：氣動薄杠桿執行機構
膜片材料：丁腈橡膠夾尼龍布
環境溫度：-25～+55℃
膜蓋接頭：M16×1.5
膜蓋材料：HT200
閥作用型式：有閥前式和閥后式兩種，閥后式、閥前式分別用來保持調節閥后面、前面的管道壓力為恒定值
技術參數和性能
調節范圍：1號膜室：0.5～1.3;2號膜室：0.1～0.5;4號膜室：0.015～0.1MPa
閥體
型式：直通雙座鑄造球型閥
公稱通徑：25、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6MPa
法蘭標準：JB79-59、JB78-59等
材料：鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti）等
介質溫度：-20～+220℃（介質溫度大于40℃時，需在上腔充水或充不與介質相混合的液體，也可在取壓管線上加冷凝器）
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料
性能
泄漏量:小于閥額定容量的5×10-3
可調范圍：30：1
Kv值和額定行程
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定行程 |
4 |
7 |
10 |
13 |
19 |
28 | ||||
|
Kv值 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
膜室類型、砣片配置
|
壓力調節范圍(100KPa) |
0.15～0.65 |
0.65～0.85 |
0.85～1.0 |
1.0～2.0 |
2.0～2.5 |
2.5～3.5 |
3.5～5.0 |
5.0～8.0 |
8.0～9.5 |
9.5～13 |
|
膜室類型 |
4 |
2 |
1 | |||||||
|
砣片重量(Kg) |
12 |
17 |
21 |
8 |
11 |
18 |
30 |
17 |
21 |
30 |
|
法蘭距、外形尺寸
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 訂貨須知 訂貨時請填寫《規格書》或注明以下內容： 一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV， 2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3、調壓范圍，4.壓力調整范圍或薄膜裝置類型， 5.閥體、閥芯材料，6.法蘭標準。以便我們的為您正確選型。 二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。 感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！訂購熱線：18969723625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
