一,概述
1.1主要用途與適應范圍

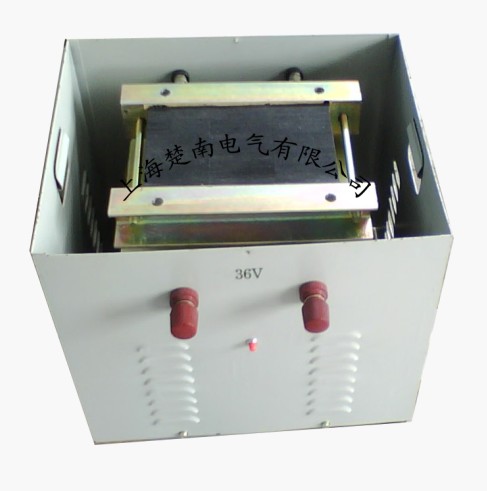

楚南電氣JMB行燈系列變壓器（簡稱變壓器），適用于交流50-60HZ，電壓至500V的電路中，一般作為機床控制電器，局部照明燈及指示燈的電源。
1.2產品標準：JB5555-91 Q/ZTB02-1995  JB/T9646-1999
二,正常工作條件和安裝條件
變壓器在下列條件下能正常工作
2.1海拔高度不超過2500M
2.2周圍空氣溫度
a.最低溫度不低于是25℃
b.不同海拔高度的最高空氣溫度如下表
海拔高度h(米) h≤1000 1000＜h≤1500 1500＜h≤2000 2000＜h≤2500
最高介質溫度（℃） 40 37.5 35 32.5
2.3空氣相對濕度：最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃
2.4無顯著搖動和沖擊振動的地方
2.5在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃
2.6不受雨雪侵蝕的場所
三，型式及基本參數
  3.2額定工作制
  楚南變壓器額定負載下適用于長期工作制
  3.3結構
  3.3.1變壓器按其容量，電壓的不同分成各種不同的規格，但均為單相多繞組，初次級分開繞制的開啟式變壓器
   3.3.1.1JMB行燈系列變壓器鐵芯形成為殼式，由硅鋼片迭裝而成

3.3.1.2變壓器線圈一般為多層多繞組式，次級繞組有兩種：一種是照明繞組，供給局部照明燈所需電壓；另一種是控制繞組，通常用來供給機床控制電器所需電壓。如果同一變壓器有“控制”及“照明”兩個繞組時，這兩個繞組是分開繞制的。
   3.3．1.3變壓器線圈也有多繞組多抽頭的形式，就是利用抽頭的方式在次級上抽得相應的所需電壓，容量一定要計算清楚。
