          日標閘閥>Z41H-10K日標鑄鋼法蘭閘閥>Z41W-20KP日標
          日標閘閥>Z41H-10K日標鑄鋼法蘭閘閥>Z41W-20KP日標
          產品價格:¥0(人民幣)
        1. 規格:Z41H-10K Z41W-20KP
        2. 發貨地:上海
        3. 品牌:
        4. 最小起訂量:1臺
        5. 免費會員
          會員級別:試用會員
          認證類型:企業認證
          企業證件:通過認證

          商鋪名稱:上海福鑰閥門制造有限公司

          聯系人:葉經理(先生)

          聯系手機:

          固定電話:

          企業郵箱:shfyvalve@163.com

          聯系地址:上海市奉賢區浦衛公路1626號

          郵編:201402

          聯系我時,請說是在焊材網上看到的,謝謝!

          商品詳情

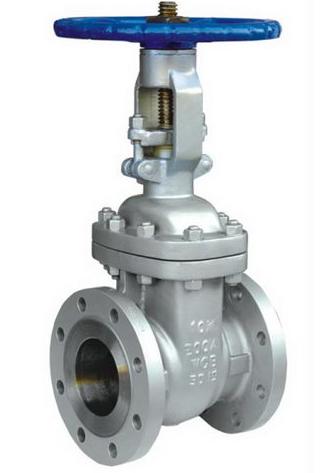

            氣動 傘齒輪 電動 日標閘閥>Z41H-10K日標鑄鋼法蘭閘閥>Z41W-20KP日標不銹鋼法蘭閘閥



            日標閘閥>Z41H-10K日標鑄鋼法蘭閘閥>Z41W-20KP日標不銹鋼法蘭閘閥閘閥又稱閘板閥或閘門閥,應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉,閘板垂直于流體方向,改變閘板與閥座間相對位置即可改變通道大小。

            閘閥具有以下優點:
            1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
            2、開閉較省力。
            3、介質流向不受限制 , 不擾流、不降低壓力。
            4、形體簡單 , 結構長度短,制造工藝性好,適用范圍廣。

            主要零件及材質

            NO. 零件名稱 Qty. 材料 NO. 零件名稱 Qty. 材料
            1 閥體 1 WCB 13 壓母 1 1035
            2 閥座 2 A105+HF 14 手輪 1 60-40-189
            3 閘板 1 WCB+F6 15 鎖母 1 A29 1035
            4 閥桿 1 A182 F6 16 油杯 1 A570 Gr.A
            5 墊片 1 08F不銹鋼+柔性石墨 17 螺栓 2 A193 B7
            6 閥蓋 1 WCB 18 螺母 2 A194 2H
            7 密封座 1 A276 410 19 銷軸 2 A29 1035
            8 填料 1 柔性石墨+不銹鋼 20 開口銷 2 A570 Gr.A
            9 填料 40638 21 螺柱   A193 B7
            11 壓套 1 A276 410 22 螺母   A194 2H
            12 壓板 1 WCB 23 鉚釘 2 Z41H-10K日標鑄鋼法蘭閘閥>Z41W-20KP日標不銹鋼法蘭閘閥Z41H-10K日標鑄鋼法蘭閘閥>Z41W-20KP日標不銹鋼法蘭閘閥304" target="_blank" title="304">304" target="_blank" title="304">304
            13 閥母 1 D-2 24 銘牌 1 Z41H-10K日標鑄鋼法蘭閘閥>Z41W-20KP日標不銹鋼法蘭閘閥Z41H-10K日標鑄鋼法蘭閘閥>Z41W-20KP日標不銹鋼法蘭閘閥304" target="_blank" title="304">304" target="_blank" title="304">304

            標準  STD

            設計與制造
            Design and Manufacture

            結構長度
             Face To Face

            法蘭尺寸
              Flange Dimension
            壓力-溫度
            Pressure   Temperature Lating
            試驗-檢驗
            Inspection and Test
            JIS B2073 B2083 JIS B2002 JIS B2212 B2214 JIS B2073 B2083 JIS B2003

             日標閘閥>Z41H-10K日標鑄鋼法蘭閘閥>Z41W-20KP日標不銹鋼法蘭閘閥規格  主要尺寸和重量

                                             10K

            DN mm in L D D1 D2 b n-φd

            H

            D0 W(kg)
            50 2 178 155 120 100 16 4-19 409 200  24
            65 21/2 190 175 140 120 18 4-19 535 250 31
            80 3 203 185 150 130 18 8-19 570 250 40
            100 4 229 210 175 155 18 8-19 590 250 55
            150 6 267 280 240 215 22 8-23 630 300 90
            200 8 292 330 290 265 22 12-23 960 350 145
            250 10 330 400 355 325 24 15-25 1158 400 230
            300 12 356 450 400 370 24 16-25 1378 450 330
            350 14 381 490 445 415 26 16-25 1543 500 460
            400 16 406 560 510 475 28 16-27 1738 600 600
            450 18 432 620 565 530 30 20-27 1959 600 980
            500 20 457 675 620 585 30 20-27 2214 680 960

                20K

            50 2 216 155 120 100 18 8-19 480 200 32
            65 21/2 241 175 140 120 20 8-19 510 250 39
            80 3 283 200 160 135 22 8-23 580 280 55
            100 4 305 225 185 160 24 8-23 700 350 80
            150 6 403 305 260 230 28 12-25 940 400 160
            200 8 419 350 305 275 30 12-25 1190 450 250
            250 10 457 430 380 345 34 12-27 1390 500 370
            300 12 502 480 430 395 35 16-27 1600 500 560
            350 14 762 540 480 440 40 16-33 1750 600 870
            400 16 838 605 540 495 46 16-33 1900 600 1150
            450 18 914  675 605 560 48 20-33 2320 650 1270
