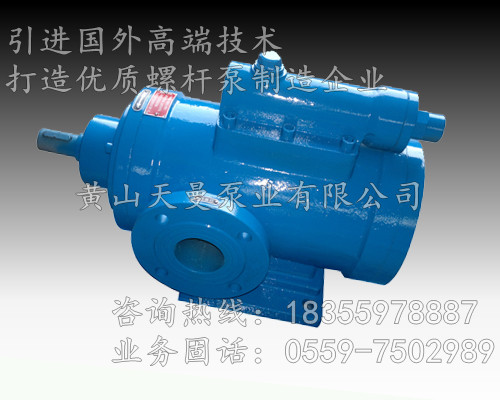

3G.H85×2W2三螺桿泵產品詳細說明：
三螺桿泵電力工業輸送泵
燃料油輸送泵、設備潤滑泵
設備液壓泵、設備供給油用泵
3G.H85×2W2三螺桿泵設備性能
用自封式潤滑，間隙自動調節結構，要零件均高耐磨材料制造。
具有結構緊湊、自吸性好、效率高、適應性強等特點，在輸送液體不含有雜質的場合，
泵的工作壽命比一般齒輪泵長2-10倍。
3G.H85×2W2三螺桿泵型式代號
3GH20X4W21臥式單吸三螺桿泵
3GH 系列代碼
20 主動螺桿的外徑
X4 螺距為4個導成x2的
W21表示泵襯套所用材質是（錫青銅）
3G.H85×2W2三螺桿泵工作原理：
三螺桿泵是依靠大氣壓來完成它整個工作的，主要構件是由螺桿、泵體組合而成。在大氣壓力下液體通過泵的進口被傳送到泵的出口從而完成輸送工作，三螺桿泵的工作環境與其它泵不同，需要介質的清晰度和液體是否含微小顆粒。三螺桿泵的工作原理：在大氣壓的作用下液體從泵的進口涌入主動螺桿隨著電機順時針轉的而轉動，液體隨螺桿上的螺旋槽向前推進，在液體向前推進的同時帶動從動螺桿沿著螺旋槽轉動。在加工螺桿的同時主從螺桿都存在間隙從而液體是通過間隙傳送。壓力的形成：是通過在設計的同時在泵體上早就區分好低壓區和高壓區液體在壓差作用下進入嚙合空間容積。當容積增至最大而形成一個密封腔時，液體就在一個個密封腔內連續地沿軸向移動，直至排出腔一端。這時排出腔一端的螺桿嚙合空間容積逐漸縮小，而將液體排出。三螺桿泵的工作原理與齒輪泵相似，只是在結構上用螺桿取代了齒輪。表為各種螺桿泵的特點和應用范圍。三螺桿泵的流量和壓力脈沖很小，噪聲和振動小，有自吸能力，但螺桿加工較困難從而價格相對的要比其他的泵價格要高。
如：燃料 注射液，油燃燒器，液壓油，燃油，潤滑，循環，食品和許多。 泵是非�？煽康�，幾乎脈動沒有脈動，無振動和噪音極低水平。 這些泵自吸性能強，有極其良好的效益。
3G.H85×2W2三螺桿泵產品性能介紹：運動粘度在75cst
型號 |
流量 |
壓力 P Mpa |
速度 ñ r/min |
功率 |
允許吸上真空高度 （M） |
進口 口徑 mm |
出口 口徑 mm |
重量 Kg |
電機型號 |
||||
m3/h |
L/min |
軸 功率 |
電機 功率 |
||||||||||
3GH85X2 |
43 |
716.7 |
0.6 |
1450 |
12.5 |
15 |
4.5 |
125 |
80 |
158 |
160L_4B3 |
||
40 |
666.7 |
1.0 |
18 |
22 |
180L_4B3 |
||||||||
28 |
466.7 |
0.6 |
970 |
8.5 |
11 |
5 |
160L_6B3 |
||||||
25 |
416.7 |
1.6 |
10 |
15 |
180L_6B3 |
||||||||
一、特點：
三螺桿泵包括3G 通用型，3GC 船用型及特殊型。三螺桿泵是轉子式容積泵，由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進出口之間形成數級動密封腔室,這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸液體逐級升壓，從而形成一個連續、平穩、軸向移動的壓力液體。
二、適用介質及性能范圍：
三螺桿泵所輸液體為各種不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，所輸液體粘度為1.2~100°E（3.0~760cst），高粘度液體亦可通過加溫降粘后輸送。流量范圍0.2~590m3/h，最高工作壓力100bar，最高溫度150℃。
三、結構:
1、結構簡單：具有多種結構形式，一般小流量0.2~6.5m3/h，泵的泵體和襯套合為一體（統稱泵體），軸封為機械密封。
中等流量以上的泵襯套為一單獨的零件固定于泵體內，大流量泵多制成雙吸結構臥式安裝，軸封根據輸送介質的不同有機械密封和填料密封兩種。
船用泵的安裝形式有臥式和立式兩種，原動機為交、直流船用電動機。
2、壽命長：三螺桿泵的主動螺桿由電動機驅動，主、從桿之間沒有機械接觸，而由所輸壓力液體驅使從桿繞軸心線自轉，主、從桿之間、螺桿與襯套之間皆有一層油膜保護，因而泵的機械摩擦極小，壽命堪稱半永久性。
3、所輸液體在泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部件慣性小，則起動力矩和振動很小。
4、具有高吸入能力。
5、為保證泵，電機及管路系統的安全，中等流量以上的螺桿泵均帶有安全閥當壓力超過安全閥的設定壓力時，高壓油將回流至泵的進油口。
四、材料:
材料組合代碼 |
泵體 |
襯套 |
使用范圍 |
W1 |
HT200 |
稀土銅鉬球鐵 |
可低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W2 |
HT200 |
ZL109 |
可低壓輸送潤滑性好，粘度適當的液體，如潤滑油等。 |
W3 |
QT450-10 |
ZL109 |
用于特殊場合（如船用泵）低壓輸送潤滑性較好，粘度適當的液體，如潤滑油等。 |
W4 |
QT450-10 |
稀土銅鉬球鐵 |
用于特殊場合（如船用泵）低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W21 |
HT200 |
ZCuSn5Pb5Zn5 |
可在較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。 |
W23 |
QT450-10 |
ZCuSn5Pb5Zn5 |
用于特殊場合（如船用泵）有較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。 |
五、系列說明:
系列特征 |
系列代號 |
結構型式 |
適用范圍 |
性能范圍 |
||
流量 |
最高工作壓力 |
|||||
滑油系列 |
3G 3GC |
臥式單吸 |
20~150cst潤滑油類及潤滑性液體 |
0.3-94（m3/h） |
60（bar） |
|
3GS 3GCS |
臥式 雙吸 |
80-590 |
16 |
|||
3GCG |
立（懸掛）式 單吸 |
10-96 |
8 |
|||
3GCL 3GCLS |
立式柱腳型單吸 |
4-96 |
8 |
|||
立式柱腳型雙吸 |
88-306 |
8 |
||||
燃油系列 |
3Gr 3Gr |
臥式 單吸 |
3~365cst 輕重質燃 |
0.3~94 |
60① |
|
3GSr 3GCSr |
臥式 雙吸 |
80~590 |
25② |
|||
高粘油系列 |
3GN |
臥式 單吸 |
365~760cst 高粘度 |
1.0-40 |
25 |
|
注解：①適用于重質燃油類。②適用于輕質燃油類。 |
||||||
六、3G三螺桿泵選型
選泵要點
1.首先應根據油品的粘度選擇適當的泵轉速，以保證泵的（NPSH）r能滿足用戶的實際吸入條件。
2.介質粘度V＞760mm2/s時，請與我廠聯系，我廠幫助用戶先泵。
3.從性能表中選定泵的規格及相應粘度下的壓力流量后，可以查到泵的軸功率N，選定配套電機功率Nm時應功率備量。
Nm≥K×N其值參見下表：
N（Kw） |
N≤5 |
5＜N≤10 |
10＜N≤50 |
N＞50 |
K |
1.25 |
1.2 |
1.15 |
1.1 |
4.材料的選擇
①輸送柴油、重油（燃料油），泵套用錫青銅。
②輸送潤滑油、液壓油，泵套用灰鑄鐵、球鐵、錫青銅。
