高壓驗電器的結構組成

      高壓驗電器主要用來檢驗設施對地電壓在250V以上的高壓電氣設施。目前， 高壓驗電器廣泛采用的有發光型、聲
光型、風車式三種類型。

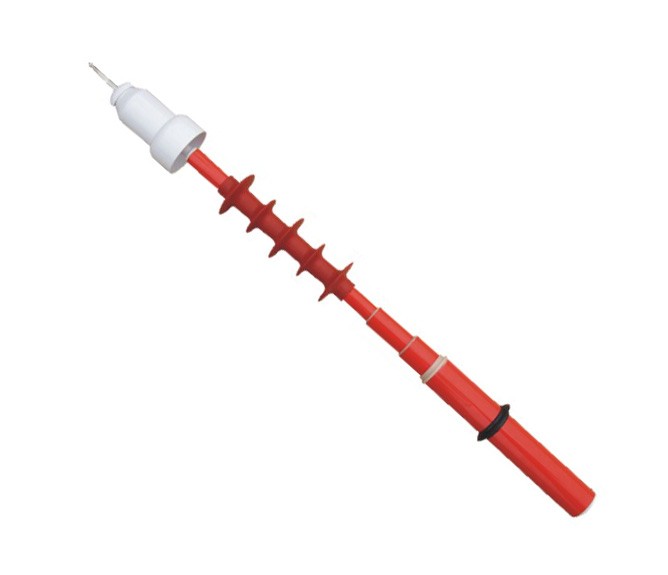

 高壓驗電器是由檢測部分(指示器部分或風車)、絕緣部分、握手部分三大部分構成。絕緣部分系指自指示器下部金
屬銜接螺絲起至罩護環止的部分，握手部分系指罩護環以下的部分。其中絕緣部分、握手部分根據電壓等級的不同
其長度也不相同。

高壓驗電器產品規格：10KV.35KV.110KV.220KV

產品信息：交流高壓聲光驗電器

一、 概況 該驗電器是電力系統及工礦企業用電作業必備的安全工具，它用于檢測0.1kV-500kV線路或設備是否帶有運行工頻電壓，以確保在停電檢修的工作人員的人身安全。本公司生產GDY-II型系列聲光驗電器，分為0.1kV至500kV七個電壓等級產品，供用戶按實際運行電壓等級選擇訂貨。驗電時它即發出聲和光雙重報警信號，以提示工作人員被檢線路或設備帶電。該驗電器在電力工業電力安全工器具檢測中心通過型式試驗，

二、

三、 主要技術指標符合DL740-2000電力行業標準及國際IEC技術標準。

四、

五、 產品通過省級鑒定并經電力工業審查，同意在全國推廣使用。

使用方式及注意事項：

一、使用前根據被驗電設備的額定電壓選用合適電壓等級的合格驗電器。

二、驗電器使用前必須進行自檢：方法是用手指按動自檢按鈕，指示燈有間斷閃光，同時發出間斷報警聲，說明該儀器正常。

三、進行10kV以上驗電作業時，必須按《電業安全工作規程》執行，工作人員戴絕緣手套，穿絕緣靴，并保證帶電設備的安全距離。

四、驗電時，工作人員手握電器護環以下的握柄部分，并根據《電業安全工作規程》的規定，先在有電設施上進行檢驗，驗證驗電器確實性能完好，方能使用，雨天濃霧天不得使用該儀器。

定期實驗：

為了保障人身和設備的安全，根據《電業安全工作規程》規定，驗電器應定期作絕緣耐壓實驗、啟動實驗，潮濕的地方三個月，干燥的地方半年，如有導常，應停止使用。

攜帶與保管：

啟動電壓

10kV-1.5~4.0

35kV-5.25~14

110kV-16.5~44.0

220kV-33.0~88.0

500kV-75~200

避免跌落、擠壓、強烈沖擊、振動，不要用腐蝕性化學溶劑和洗滌等溶液擦洗。

不要放在露天烈日下曝曬，經常保持清潔，存放干燥處。

要驗電器（指示器）使用SR44按鈕和電池（1.5伏）4節，

當按動自檢開關時如指示器強度弱（包括異常）應及時更換電池。

各種型號驗電器的性能及結構參數

電壓等級(kV)

整機縮回長度(mm)

拉開長度(mm)

有效絕緣長度(mm)

絕緣桿節數 6-10
