常州杠桿浮球式蒸汽疏水閥FT44H 常州杠桿浮球式蒸汽疏水閥供應商

產品價格：￥666（人民幣）

規格：FT44H

發貨地：常州

品牌：

最小起訂量：1個

QQ洽談點擊詢價進入商鋪

江蘇艾普森自控閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：江蘇艾普森自控閥門有限公司

商鋪名稱：江蘇艾普森自控閥門有限公司

聯系人：周工（先生）

聯系手機：

固定電話：

企業郵箱：changzhoubote@163.com

聯系地址：常州市青龍桐家工業區

郵編：213000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

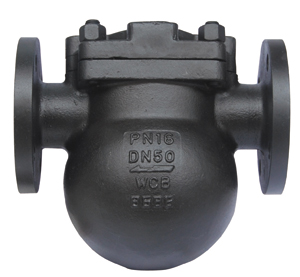

FT44H杠桿浮球式蒸汽疏水閥

杠桿浮球式蒸汽疏水閥用途特點
（一）杠桿浮球式蒸汽疏水閥用途：
杠桿浮球疏水閥，廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
（二）杠桿浮球式蒸汽疏水閥特點：
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。

主要零部件材料表

零部件材料袋	材料
閥體、閥蓋	WCB、HT250 不銹鋼
閥座、閥芯	不銹鋼
浮球	不銹鋼
控制架	不銹鋼
熱敏元件	哈氏合金

杠桿浮球式蒸汽疏水閥技術參數表

產品型號
Product Type

公稱通徑
Nominal diameter

連接方式
Type Of Connection

使用壓力（Mpa)

溫度(℃）

外形尺寸（mm)External Dimensions

L

L1

H1

H2

W

SFT14-16

15-20

螺紋

0.01-1.6

250

125

155

55

155

SFT14-16

15-25

螺紋

0.01-1.6

250

190

220

120

80

140

SFT44-16
(SFT43)
(SFT46)

15-20
25

法蘭

0.01-1.6

350

195
215

255

85

115

110

32-50
65-80

法蘭

0.01-1.6

350

230
270

345
420

175
218

110
125

190
220

SUNA	23	H
	26

15-20
25
32-50

法蘭

0.01-4.0

350

195
215
230

145
235

60
125

90
145

FT44H杠桿浮球式蒸汽疏水閥

杠桿浮球式蒸汽疏水閥用途特點
（一）杠桿浮球式蒸汽疏水閥用途：
杠桿浮球疏水閥，廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
（二）杠桿浮球式蒸汽疏水閥特點：
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。

主要零部件材料表

零部件材料袋	材料
閥體、閥蓋	WCB、HT250 不銹鋼
閥座、閥芯	不銹鋼
浮球	不銹鋼
控制架	不銹鋼
熱敏元件	哈氏合金

杠桿浮球式蒸汽疏水閥技術參數表

產品型號
Product Type

公稱通徑
Nominal diameter

連接方式
Type Of Connection

使用壓力（Mpa)

溫度(℃）

外形尺寸（mm)External Dimensions

L

L1

H1

H2

W

SFT14-16

15-20

螺紋

0.01-1.6

250

125

155

55

155

SFT14-16

15-25

螺紋

0.01-1.6

250

190

220

120

80

140

SFT44-16
(SFT43)
(SFT46)

15-20
25

法蘭

0.01-1.6

350

195
215

255

85

115

110

32-50
65-80

法蘭

0.01-1.6

350

230
270

345
420

175
218

110
125

190
220

SUNA	23	H
	26

15-20
25
32-50

法蘭

0.01-4.0

350

195
215
230

145
235

60
125

90
145

水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。

　　根據蒸汽疏水閥工作原理的不同，蒸汽疏水閥可化為以下三種類型：

機械型：依靠蒸汽疏水閥內凝結水液衛高度的變化而動作，包括：

浮球式：浮子為封閉的空心球體
敞口向上浮子式：浮子為開口向上的桶型
敞口向下浮子式：浮子為開口向下的桶型

熱靜力型：依靠液體溫度的變化而動作，包括：

雙金屬片：敏感原件為雙金屬片
蒸汽壓力式：敏感原件為波紋管或墨盒，內部充入揮發性液體

熱動力型：依靠液體的熱動力學性質的變化而動作。

圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作
脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板式，坐在兩極節流孔板之間形的不同壓力，驅使閥瓣動作。

FT44H杠桿浮球式蒸汽疏水閥FT44H

杠桿浮球式蒸汽疏水閥 Lever float type steam trap

用途：杠桿浮球疏水閥，廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機，夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
Application
Lever-float type stream trapes are widely applied in industrial steam heating equipments ,various large-scale ,drying machines,jacketed kettles,Etc ,especially in occasions where a lot of condensed water needs to drained

特點：此超大排量型蒸汽水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的凝結水。排水過冷度可達0℃，特別適合用于凝結水量大的工作場合。
Features
Most condensed water could be drained fully by the large—scale steam trap without adjusting or changing internal parts. After draining, the sub- cooled where a large amount of condensed water exists.

主要零部件材料表 Material list main components
主要零件部件 Main components and parts
材料袋 Material bag
閥體、閥蓋 Valve body ,valve cover
閥座、閥芯 Valve seat ,valve core
浮球 Floating ball
控制架 Control rack
熱敏元件 Thermo-sensitive element
材料 Material
WCB、HT250
不銹鋼 Stainless steel
不銹鋼 Stainless steel
不銹鋼 Stainless steel
不銹鋼 Stainless steel
哈氏合金 Hastelloy alloy

主要外型及連接尺寸 Shape and size of the main connections

外型型號 Product model	公稱通徑DN (mm)Nominal diamerter	連接方式 Conection	使用壓力（Mpa）	溫度（℃）	外型尺寸（mm）Exermal Dimensins
外型型號 Product model	公稱通徑DN (mm)Nominal diamerter	連接方式 Conection	使用壓力（Mpa）	溫度（℃）	L	L1	H1	H2	W
FT14-16	15~20	螺紋	0.01~1.6	250	125	155	55	55	155
FT14-16	15~25	螺紋	0.01~1.6	250	190	220	120	80	140
FT44-16 (FT43) (FT46)	15~20 25	法蘭	0.1~1.6	350	195 215	255	8	155	110
FT44-16 (FT43) (FT46)	35~50 65~80	法蘭	0.01~1.6	350	230 270	345 420	175 218	110 125	190 220
23 UNA H 26	15~20 25 32~50	法蘭	0.01~4.0	350	195 215 230	145 235	60 125		90 145
