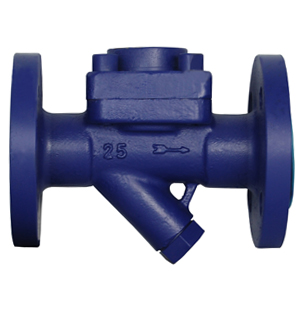

CS46H型膜盒式蒸汽疏水閥工作原理
膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇。
CS46H型膜盒式蒸汽疏水閥主要性能和零部件
部件名稱 |
材 料 |
閥體 閥蓋 |
WCB |
膜盒 |
1Cr18Ni9Ti |
膜片 |
哈氏合金 |
閥座 |
3Cr13 |
過濾網 |
1Cr18Ni9Ti |
CS46H型膜盒式蒸汽疏水閥型號規格外型尺寸表
產品型號 |
通徑 (mm) |
連接方式 |
閥體材料 |
工作壓力 |
最高允許溫度℃ |
外形尺寸 (mm) |
|||
L |
H1 |
H2 |
W |
||||||
CS16H-16C |
15-20 |
內螺紋 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
25 |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|||
32-40 |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|||
50 |
250 |
160 |
68 |
68 |
90 |
||||
CS46H-25C |
15-20 |
法蘭 |
WCB |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
25 |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 |
|||
30-50 |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 |
|||
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師，電話：0519-85305171 手機：13775013759
