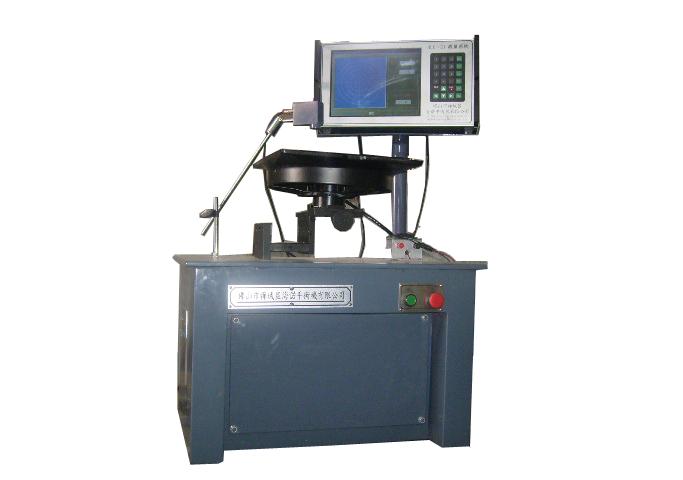

HL-21S型汽車風扇整機專用平衡機

一、產品技術參數及指標：

1、工件最大質量：16Kg

2、工件最大直徑：                       ≤600mm

3、平衡轉速：  測量工件電機的實際轉速

4、最小可達剩余不平量emar              ≤1g.mm/kg

5、不平衡量減少率URR                 ≥90%

6、電機功率                         工件實際功率

7、供電電源                         測量工件的實際電源

 二、產品結構與配置

1、機械部分

a、長650mm×寬450mm×高550mm鋼板工作臺。

b、測量方式：采用壓電陶瓷傳感器。

c、  傳動機構：硬支承雙面結構,工件電機驅動,實現快速啟動,快速停止,

d、  基準光電開關：光電光式高精密感應開關

e、  根據客戶工件在平衡機上測量時可能出現危險情況而選配防護罩

2、電器部分

a、工控電腦控制箱,12.8寸液晶顯示屏,高靈敏度按鍵式操作鍵,裝配強電控制電路、開關及傳感器、強電、控制線插口

b、HL-21S工控電腦液晶測量系統

——經過48小時的霧化、振動、升溫、降溫試驗，適合惡劣的生產現場環境，提供高穩定性、高精度的平衡測量結果

→HL-21S系統程序提供方便的全中文操作系統,量值、轉速、相位全中文數字提示操作

→備有打印接口，可根據客戶要求選配

三、產品功能描述

1、  液晶工控電腦顯示轉速、量值、相位、夾具補償、加/減調校切換方式、精度等級。

2、  系統自帶自檢功能，準確的進行故障自檢

3、  可儲存二十種規格工件的尺寸參數，方便規格多變的工件轉換，避免繁復的輸入工作

4、  定標、夾具偏心補償功能支持用戶隨機檢驗檢測并調整的準確度

5、  用戶可根據需要選擇加重去重方法

6、  制作電器標準轉子，更方便用戶自行對設備進行檢驗和調整
