一、概述

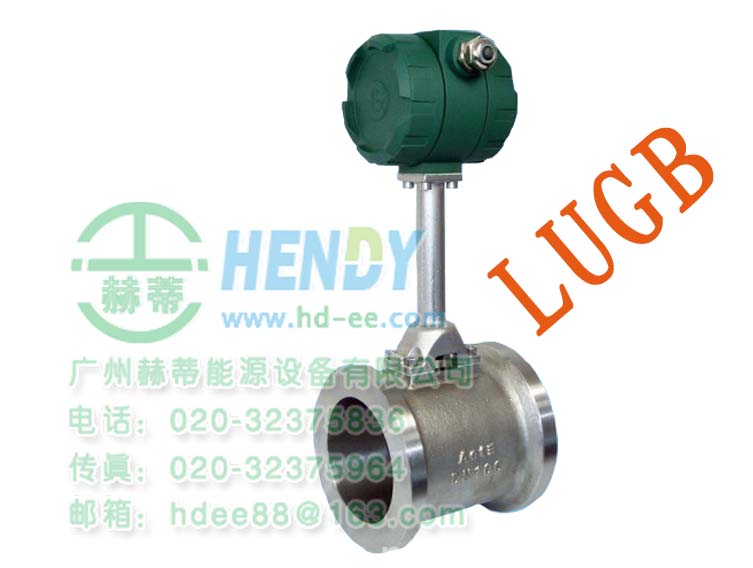

LUGB/E流量計是孔板流量計最理想的替代產品.渦街流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計，由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等發達國家使用渦街流量計的比例大幅度上升，已廣泛應用于各個領域，將在未來流量儀表中占主導地位.
LUGB/E流量計適用測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體、水和液體的質量流量和體積流量. 廣州赫蒂能源設備有限公司（孔羽18027376184/020-32375836）專注于能源精準計量，是LUGB/E卡門渦街流量計知名生產廠家之一。
一、渦街流量計原理
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖(一)所示。孔羽18027376184/020-32375836
圖(一)旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=St.V/〔(1-1.25d/D)d〕
式中：f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數
V－流體的平均流速
d－柱體流面寬度
D-管道內徑
在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。
圖(二)
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。
Q＝3600f/K或M=ρ3600 f/K
式中：K＝儀表常數(1/m³)。
M=質量流量
Q＝體積流量(m³/h)
ρ=介質密度(kg/m³)
F=頻率Hz
Q＝體積流量(m³/h)
ρ=介質密度(kg/m³)
F=頻率Hz
二、渦街流量計技術參數
公稱通徑(mm) |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
介質壓力(MPa) |
1.6MPA 2.5MPA 4.0MPA ≥4.0MPA的規格協議訂貨 |
介質溫度(℃) |
壓電式：-40～300，350～450；電容式協議訂貨 |
材質 |
304，其它材料協議訂貨 |
允許振動加速度 |
壓電式:≤0.2g 電容式:1.0～2.0g |
精確度 |
1.0級 1.5級 2.5級 |
量程比 |
8:1 10:1 15:1 |
供電電源 |
脈沖型12VDC- +24VDC 電流型12VDC- +24VDC 4-20mA 電池供電3.6V |
輸出信號 |
頻率脈沖信號2-3000Hz 低電平≤1V 高電平≥5V 二線制4-20mA信號 防爆型負載≤300Ω 非防爆型負載≤500Ω |
壓力損失系數 |
滿管式Cd≤2.6 |
防爆標志 |
本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5 |
防護等級 |
普通型IP65 潛水型 IP68 |
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 |
氣體、液體、蒸汽 |
三、渦街流量計分類
.壓電式管道型渦街流量計
.壓電式插入型渦街流量計
.電容式管道型渦街流量計
.電容式插入型渦街流量計
四、渦街流量計應用
渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等) 、水和液體(如：水、汽油、酒精、苯類等)的計量和控制. 孔羽18027376184/020-32375836
五、渦街流量計選型
型 譜 |
說 明 |
||||||
HPLUG |
|
渦街流量儀表 |
|||||
檢測 |
B |
|
壓電式傳感器 |
||||
方式 |
E |
|
電容式傳感器 |
||||
連接方式 |
1 |
僅對滿管型 |
法蘭連接型 |
||||
2 |
僅對滿管型 |
法蘭卡裝型 |
|||||
3 |
僅對插入型 |
簡易插入型 |
|||||
4 |
僅對插入型 |
球閥插入型 |
|||||
測量介質 |
2 |
|
液體 |
||||
3 |
氣體 |
||||||
4 |
蒸汽 |
||||||
公稱通徑 |
2 |
|
DN25 |
||||
… |
… 單位：mm |
||||||
30 |
DN300 |
||||||
使用環境 |
P |
|
普通型 |
||||
B |
防爆型 |
||||||
輸出信號 |
1 |
脈沖輸出 |
|||||
2 |
4～20mA電流輸出，液晶顯示 |
||||||
3 |
RS-485通訊 |
||||||
4 |
電池供電，不帶溫度、壓力補償 |
||||||
5 |
溫壓補償一體，4～20mA電流輸出型 |
||||||
6 |
溫壓補償一體，電池供電型 |
||||||
流量范圍
該儀表具有量程寬、精度高、壓力損失小、介質通用性好、有與流量成比例的脈沖信號輸出、便于個計算機聯用等優點。由于傳感器采用的檢測探頭與旋渦發生體分開安裝而且耐高溫的壓電晶片不與介質接觸，所以儀表具有結構簡單、通用性好和穩定性。
公稱通徑ＤN (ｍｍ) |
流量范圍（ｍ３／ｈ） |
|||
液 體 |
氣 體 |
蒸 汽 |
||
法 蘭 卡 （滿管式） |
15 |
1.2～6 |
4～28 |
4.4～44 |
20 |
1.5～10 |
6～40 |
7.9～79 |
|
25 |
2～16 |
10～60 |
12～120 |
|
32 |
2～20 |
16～160 |
19～190 |
|
40 |
2.5-25 |
25～180 |
30～300 |
|
50 |
3.5-40 |
35～300 |
50～500 |
|
65 |
7.5-70 |
50～500 |
85～850 |
|
80 |
12～130 |
80～800 |
120～1200 |
|
100 |
18～160 |
120～1200 |
190～1900 |
|
125 |
25～250 |
150～1500 |
280～2800 |
|
150 |
50～400 |
320～2800 |
440～4400 |
|
200 |
70～700 |
560～6000 |
790～7900 |
|
250 |
120～1200 |
890～8000 |
1200～12000 |
|
300 |
200～2000 |
1360～12000 |
1780～17800 |
|
插 入 式 |
300 |
200～1800 |
1560～15000 |
1780～17800 |
400 |
350～3000 |
2750～27000 |
3200～32000 |
|
500 |
500～4000 |
4300～43000 |
4950～49500 |
|
600 |
700～5600 |
6200～61000 |
7100～71000 |
|
700 |
800～6500 |
7800～78000 |
9300～93000 |
|
800 |
900～7200 |
11000～110000 |
12660～126600 |
|
900 |
970～12000 |
13000～130000 |
15500～155000 |
|
1000 |
1300～12000 |
17000～170000 |
20000～200000 |
|
1100 |
1450～18000 |
19000～190000 |
23000～230000 |
|
1200 |
1630～24400 |
24400～244000 |
28500～285000 |
|
1300 |
2020～25300 |
27000～270000 |
32000～320000 |
|
1400 |
2350～29500 |
31000～310000 |
37200～372000 |
|
1500 |
2550～38000 |
38200～382000 |
44500～445000 |
|
廣州赫蒂能源設備有限公司專注于能源精準計量，歡迎各位新老朋友的咨詢，本公司將竭力問您服務。一．尊敬的用戶，當您要選用本公司產品時，請仔細閱讀選型樣本，并做好以下工作：1．認真核對被測介質的工況條件：溫度、壓力、管徑等工藝參數。2．認真核對被測介質的使用流量范圍，特別是最小流量值以最終確定使用儀表的口徑及配管參數。3．確定儀表的安裝地點，保證直管段，并為儀表的安裝維護創造好的環境條件。
