導電性PEI STATKON EE004 PEI+20%碳纖維導電
LNP Stat-Kon EE004 SABIC Innovative Plastics Asia Pacific PEI，聚醚酰亞胺
20% 碳纖維增強材料
SABIC Innovative Plastics

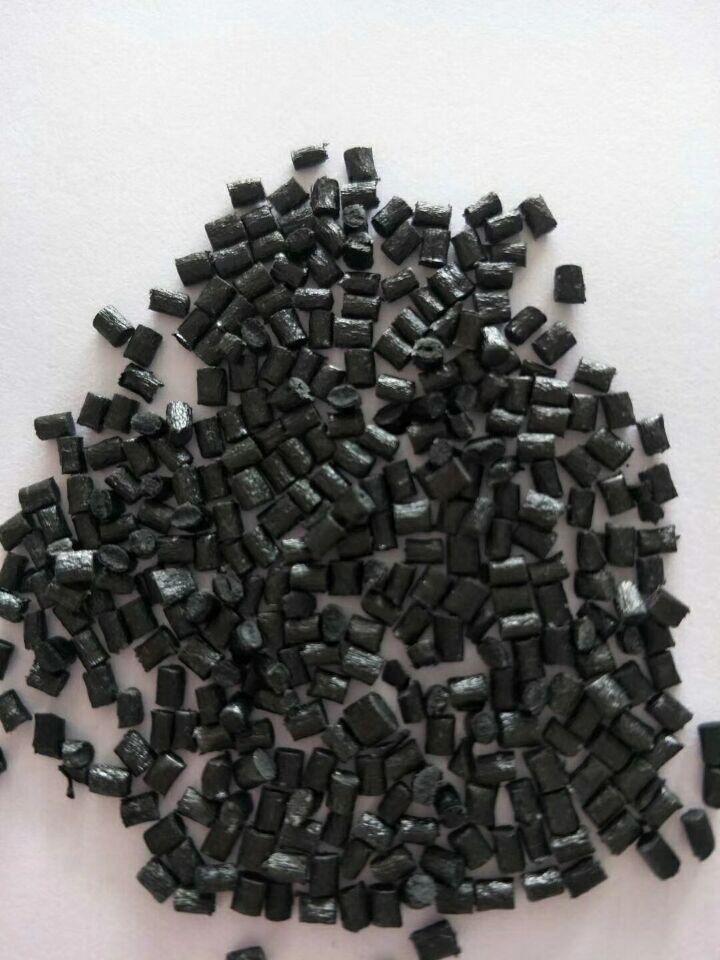

產品說明：
LNP stat-kon ee004是一種基于含20%碳纖維的聚醚酰亞胺樹脂的化合物。這種材料的附加特性包括：導電性。
LNP STAT-KON EE004 is a compound based on Polyetherimide resin containing Carbon Fiber. Added features of this material include: Electrically Conductive.
Also known as: LNP* STAT-KON* Compound EC-1004
Product reorder name: EE004，
填料/增強材料：碳纖維增強材料
特性：導電
加工方法：注射成型
SABIC Innovative Plastics LNP STAT-KON EE004 PEI 物性表
|
物理性能 |
額定值 (公制) |
額定值 (英制) |
測試方法 |
|
密度 |
1.34 g/cc |
0.0484 lb/in3 |
ASTM D792 |
|
|
1.34 g/cc |
0.0484 lb/in3 |
ISO 1183 |
|
水分吸收 |
0.200 % |
0.200 % |
23°C / 50% RH; ISO 62 |
|
電氣性能 |
額定值 (公制) |
額定值 (英制) |
測試方法 |
|
體積電阻率 |
100 - 1.00e+6 ohm-cm |
100 - 1.00e+6 ohm-cm |
ASTM D257 |
|
表面電阻 |
100 - 1.00e+6 ohm |
100 - 1.00e+6 ohm |
ASTM D257 |
|
熱性能 |
額定值 (公制) |
額定值 (英制) |
測試方法 |
|
線形熱膨脹系數 - 流動 |
10.0 μm/m-°C @Temperature -40.0 - 40.0 °C |
5.56 μin/in-°F @Temperature -40.0 - 104 °F |
ISO 11359-2 |
|
線性熱膨脹系數,橫向流動 |
60.0 μm/m-°C @Temperature -40.0 - 40.0 °C |
33.3 μin/in-°F @Temperature -40.0 - 104 °F |
ISO 11359-2 |
|
可燃性 |
額定值 |
單位制 |
測試方法 |
|
UL 阻燃等級 (0.500 mm, Testing by SABIC) |
V-0 |
|
UL 94 |
|
注射 |
額定值 |
單位制 |
|
|
干燥溫度 |
121 到 149 |
°C |
|
|
干燥時間 |
4.0 到 6.0 |
hr |
|
|
建議的最大水分含量 |
0.020 |
% |
|
|
料筒后部溫度 |
343 到 354 |
°C |
|
|
料筒中部溫度 |
354 到 366 |
°C |
|
|
料筒前部溫度 |
366 到 377 |
°C |
|
|
加工（熔體）溫度 |
360 到 366 |
°C |
|
|
模具溫度 |
121 到 149 |
°C |
|
|
背壓 |
0.344 到 0.689 |
MPa |
|
|
螺桿轉速 |
60 到 100 |
rpm |
