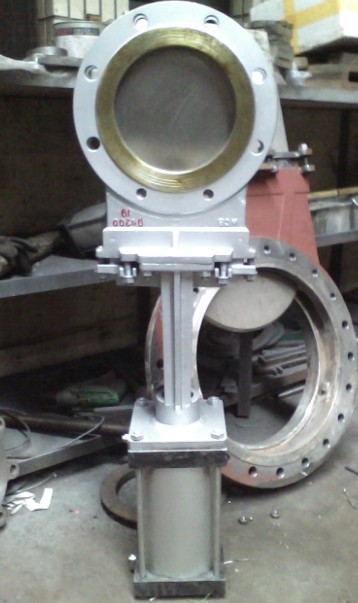

PZ673W不銹鋼氣動梅花刀形閘閥

產品價格：￥1300（人民幣）

規格：100

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

PZ673W不銹鋼氣動梅花刀形閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。廣泛用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閘閥閥門。特別適合于造紙行業在管道上作調節和節流使用。

結構特點:
1、采用對夾式結構,體積小,重量輕。
2、完全敞開的通道,可以防止介質在閥內沉積。
3、新研制的U型封圈,可以保證閥門的良好密封性。
4、閘板的外密封,則是通過嵌在閥體內具有彈性的密封條來實現,并可借助于螺釘,壓板進行調整。
5、流阻小,安裝維修方便。

PZ673W不銹鋼氣動梅花刀形閘閥配套氣動附件說明：
電磁閥，氣源三聯件，定位置器，限位開關，手動裝置等這些為可選項，客戶可根據自己工況要求進行選擇（防爆型或者普通型）。

應用范圍：

（如有疑問，歡迎來電咨詢15888215509）

采礦、鋼鐵工業——用于煤漿、濾碴漿等。

凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。

造紙工業——用于任何濃度紙漿、料水混合物。

制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。

食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。

電站除灰——用于灰渣漿。

【PZ673W不銹鋼氣動梅花刀形閘閥產品性能參數】

PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZ673H-10C~16C	10~16	1.0~1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P

（如有疑問，歡迎來電咨詢15888215509）
【PZ673W不銹鋼氣動梅花刀形閘閥產品零部件材料】

PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）零部件材料
型號	材料
型號	閥體	閥桿	密封面	填料
PZ673H-10C~16C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ673F-10P~16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ673Y-10P~16P	CF8 (304)	0Cr18Ni9 (304)

（如有疑問，歡迎來電咨詢15888215509）
【PZ673W不銹鋼氣動梅花刀形閘閥產品外形及結構尺寸 (PN10)】

PZ673H、PZ673F、PZ673Y (PN10) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	H	z×M
50	43	160	125	100	285	4×M16
65	46	180	145	120	298	4×M16
80	46	195	160	135	315	4×M16
100	52	215	180	155	365	8×M16
125	56	245	210	185	400	8×M16
150	56	280	240	210	475	8×M20
200	60	335	295	265	540	8×M20
250	68	390	350	320	630	12×M20
300	78	440	400	368	780	12×M20
350	78	500	460	428	885	16×M20
400	102	565	515	482	990	16×M22
450	114	615	565	532	1100	20×M22
500	127	670	620	585	1200	20×M22
600	154	780	725	685	1450	20×M27
800	190	1010	950	898	2000	24×M30

（如有疑問，歡迎來電咨詢15888215509）
【PZ673W不銹鋼氣動梅花刀形閘閥產品外形及結構尺寸 (PN16)】

PZ673H、PZ673F、PZ673Y (PN16) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	H	z×M
50	43	160	125	99	285	4×M16
65	46	185	145	120	295	4×M16
80	46	200	160	135	315	8×M16
100	52	220	180	155	365	8×M16
125	56	250	210	185	400	8×M16
150	56	285	240	210	475	8×M20
200	60	340	295	265	540	12×M20
250	68	405	355	310	630	12×M22
300	78	460	410	375	780	12×M22
350	78	520	470	435	885	16×M22
400	102	580	525	485	990	16×M27
450	114	640	858	545	1100	20×M27
500	127	715	650	609	1200	20×M30
600	154	840	770	720	1450	20×M36
800	190	1025	950	898	2000	24×M36

PZ673W不銹鋼氣動梅花刀形閘閥安裝要點：
1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
