1．           用途：

   DJS18/127L礦用隔爆兼本質型LED巷道照明燈，適用于具有瓦斯及煤塵爆炸危險的礦井中，可供車場及機電峒室、中心變電所、大巷運輸、泵房等場所供照明之用。

該照明裝置是一種新型的21世紀綠色節能照明光源，完全可以替代煤礦井下以及含有爆炸性氣體場合的防爆白熾燈、防爆熒光燈、防爆節能燈、防爆鈉燈等。

使用本照明裝置在原有照度不變的情況下，可以節省2/3照明綜合保護裝置、照明電纜截面積縮小2/3、用電量僅為原來的1/3以及節省大量真空磁力開關和真空饋電開關，能有效的減少設備安全隱患。

該產品為礦用隔爆兼本質安全型。防爆標志：Exd[ib]I

型號含義：

D  J  S  18 / 127  L

                                二級管燈巷道燈

                                           功率18瓦，電壓127伏

                                           巷道、峒室照明用巷道燈

礦用隔爆兼本質安全型巷道燈

燈具產品類型代號

產品執行標準：Q/HLAO01-2007  GB3836-2000  MT221-2005

2.使用條件：

A 燈具在下列條件下應能正常工作:

a.  環境溫度一般為-5℃~+40℃；

        b.  平均相對濕度：不大于95%（+25℃）；

        c.  大氣壓力：86~106KPa；

B 有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

C 電氣性能

a.供電電壓:AC127V

b.輸入工作電流:＜0.2A，消耗功率＜18W

D 本質安全參數

a.最高輸出電壓:DC18.2V；

b.工作電流820mA

c.最大輸出電流:1 A

E 照度性能

 3米處光照度＞20Lx

F 電源波動適應能力

電源電壓在額定電壓的75%～110%范圍內波動時，巷道燈應能正常工作。              1

3.基本參數：

4.結構特點：

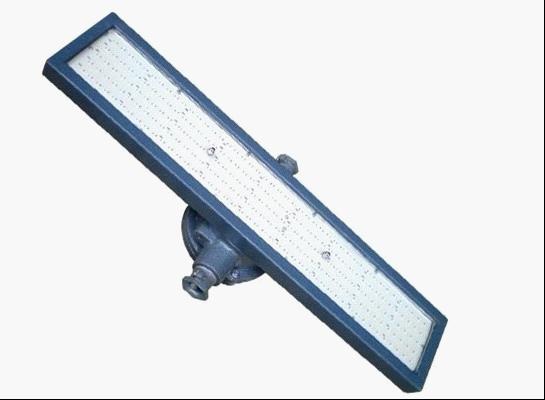

DJS18/127L礦用隔爆兼本質型LED巷道燈，采用超高亮度高能效發光二極管（英文Light  Emitting  Diode簡稱LED）排列組合，LED是由半導體材料制成的發光元件，屬于冷光源。用透光性極強的高分子環氧澆灌整體封裝。再以隔爆兼本質安全形式形成整體結構作為煤礦井下以及含有爆炸性氣體的場合照明使用。

LED煤礦井下照明裝置具有高光效、壽命長、啟動快、用電省、使用電壓范圍寬等特點。在相同照明效果時的用電量白光LED的能耗僅為白熾燈的1/8-1/10，熒光燈的1/2。而壽命可達10萬小時遠遠超過目前使用的照明燈具，徹底解決了老式燈具頻繁更換燈泡或燈管的問題。此外，白光LED燈無貢化，易回收，有益于環境保護。作為推廣節能和綠色照明工程是一種理想的光源，是替代傳統照明設備的必然趨勢。

該照明裝置采用隔爆兼本質安全形式，適合在高濕度，高粉塵，強震動，電壓波動范圍大等環境下使用。同時外形獨特，設計美觀。同時該裝置根據煤礦結構特點采用多顆超高亮LED以及獨特的防潮處理技術。

該照明裝置為國家專利產品，專利證號：200620165491.6

5．組成及工作原理：

DJS18/127L礦用隔爆兼本質型LED巷道燈，是由礦用隔爆型電源盒、電源電路、本質安全電路及其高亮度LED等部件組成。 礦用隔爆型電源盒內的電源電路，將127伏的交流電變成穩定的直流，再通過本質安全電路輸出，提供給高亮度LED，使其正常發光。

6．安裝：

    根據產品銘牌標識選擇相應的電源電壓。

根據需要的照明范圍選擇合適的功率。

根據防爆腔內的電源接線指示正確接線。

特殊場合安裝或取下時務必切斷電源，煤礦井下安裝此照明燈按照煤礦安全規程辦事，嚴禁帶電開蓋。

如作為調光燈或電子開關場合使用客戶應提出要求。

照明燈可根據需要選擇任意角度安裝。

發光體表面堆積煤塵或污垢時，應予清除。

2

7．常見故障與處理：

8．維修注意事項：

1、本產品為防爆兼本質安全型產品。產品如出現質量問題建議由生產廠家負責維修。特殊情況需維修時應由專業持證人員進行維修。

2、安全警示：

2.1 本質安全型電路參數應符合生產廠家出廠說明書規定的要求，使用和檢修不許改變本安電路與非本安電路有關的元器件電氣參數、規格和型號。

2.2使用電源電壓應與銘牌額定電壓相符，接線、檢修時必須先切斷電源，不使用的出線口必須封堵。

2.3 嚴禁帶電開蓋！嚴禁損傷隔爆面！

3、本安產品不能隨意與其他未經聯檢的設備連接。

9．保修規定：

本公司對用戶承諾：本產品出廠之日起如果出現質量問題1年內免費更換，終身保修（由于不可抗力及外來因素引起的損壞：誤用、意外、疏忽、未經授權的修改或修理；超出說明書規定的權限；違反操作規程引出的損壞不在更換范圍內。）。

10、隨機文件

裝箱單，產品合格及使用說明書各一份。
