| 詳細說明： |
■產品概述

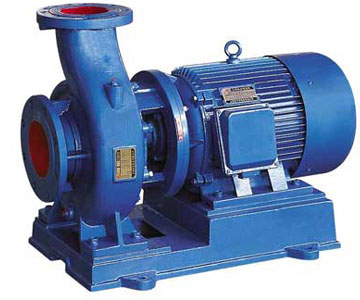

ISW臥式管道泵采用最先進的水力模型，根據IS型單級單吸離心泵之性能參數和立式泵的獨特結構組合設計，并嚴格按照國際ISO2858進行設計制造，該產品軸封選用硬質合金機械密封裝置，具有高效節能、性能可靠、安裝使用方便等特點。
■主要特點
1.運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2.滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3.噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
4.故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5.維修方便：更換密封、軸承、簡易方便。
6.占地更�。撼隹诳上蜃蟆⑾蛴�、向上三個方向，便管道布置安裝，節省空間。
■主要用途
1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。
3、ISWH化工不銹鋼管道泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。
■型號意義
ISW 80-160(I)(A)(B)(C)
│ │ │ │ │ │ └─── 葉輪第三次切割
│ │ │ │ │ └─────葉輪第二次切割
│ │ │ │ └────── 葉輪第一次切割
│ │ │ └────────流量分類
│ │ └───────── 葉輪名義直徑（mm）
│ └─────────── 泵進出口公稱直徑（mm）
│ ┌ISW臥式清水泵
└─────────────│ISWR臥式熱水泵
│ISWH臥式化工泵
└ISWB臥式管道油泵
■型譜圖
|
|
型譜125口徑以下為2900r/min，150口徑以上為1450r/min
■結構簡圖
ISG(ISW)管道增壓離心泵
一、產品概述
ISG/ISW系列離心泵是吸收國際同類先進技術，研制開發的最新一代立式離心泵，能滿足用戶各種狹小場合的使用，完美的設計，安裝使用方便，泵軸絕對同心度及葉輪極好的動靜平衡，保證了運行時無動靜、低噪音。采用碳化硅，氟橡硬質合金機械密封，泵體過流部分壁厚加厚能保證靜壓高的循環系統正常使用，按國際標準ISO2858設計制造，性能完全符合國家JB/T53058-93標準。
二、產品特點
1、高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效 的水力形線，提高了泵的效率。
2、運行平穩，安全可靠：電機和水泵同軸直聯、同心度高，運行平穩，安全可靠。
3、軸承：泵所配電機中的軸承勻采用封閉式軸承，正常使用時，免電機軸承的維護與保養。
4、機封密封：采用不銹鋼碳化硅、碳化鎢、氟橡膠等材料制成。平衡式耐高溫、耐高壓，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
三、產品用途
該系列產品可分為ISG立式清水泵，ISW臥式離心泵，IRG立式熱水泵，IHG立式化工泵，YG立式管道油泵，ISGD立式低轉速清水泵。
1.ISG泵適用于工業和城市給排水，高層建筑增壓送水，消防增壓，遠距離輸水，暖通制冷循環，各種給水設備，鍋爐的配套使用，供輸送清水或物理，化學性質類擬于清水的其它液體之用，介質溫度T≤80℃。
2.IRG泵適用于冶金、化工、紡織、造紙以及飯店、浴室、鍋爐熱水增壓循環和城市住房采暖循環等場合，介質溫度T≤120℃。
3.IHG泵輸送有腐蝕性液體，溫度T≤120℃。
4.YG泵輸送油類或易燃、易爆液體，如柴油、汽油、煤油等。
5.ISGD泵適用于要求噪音低的場合，溫度T≤100℃。 流量: 2～1400m 3 /h 揚程：5～130m
工作溫度：普通型（DFG）-15℃ ～+ 80℃
防護等級：IP44或IP54 環境溫度：≤+40℃
電機類型：Y或Y2
五、結構圖
序號
|
部件名稱
|
序號
|
部件名稱
|
|
1
|
葉輪
|
5
|
端蓋
|
2
|
泵體
|
6
|
葉輪螺母
|
3
|
機械密封
|
7
|
泵軸
|
4
|
擋水圈
|
8
|
電機
|
六、型號意義
七、ISW\ISG型號性能參數表
型 號
|
流量
|
揚程
|
效率
|
轉速
|
電機功率
|
汽蝕余量
|
(m3/h)
|
(l/s)
|
(m)
|
(%)
|
(r/min)
|
(kw)
|
(m)
|
| 15-80 |
1.5
|
0.42
|
8
|
34
|
2800
|
0.18
|
2.3
|
| 20-110 |
2.5
|
0.69
|
15
|
34
|
2800
|
0.37
|
2.3
|
| 20-160 |
2.5
|
0.69
|
32
|
25
|
2900
|
0.75
|
2.3
|
| 25-110 |
4
|
1.11
|
15
|
42
|
2900
|
0.55
|
2.3
|
| 25-125 |
4
|
1.11
|
20
|
36
|
2900
|
0.75
|
2.3
|
| 25-125A |
3.6
|
1
|
16
|
35
|
2900
|
0.55
|
2.3
|
| 25-160 |
4
|
1.11
|
32
|
32
|
2900
|
1.5
|
2.3
|
| 25-160A |
3.7
|
1.03
|
28
|
31
|
2900
|
1.1
|
2.3
|
| 32-125 |
5
|
1.39
|
20
|
44
|
2900
|
0.75
|
2.3
|
| 32-125A |
4.5
|
1.25
|
16
|
43
|
2900
|
0.5
|
2.3
|
| 40-100 |
6.3
|
1.75
|
12.5
|
54
|
2900
|
0.55
|
2.3
|
| 40-100A |
5.6
|
1.56
|
10
|
52
|
2900
|
0.37
|
2.3
|
| 40-125 |
6.3
|
1.75
|
20
|
46
|
2900
|
1.1
|
2.3
|
| 40-125A |
5.6
|
1.56
|
16
|
45
|
2900
|
0.75
|
2.3
|
| 40-160 |
6.3
|
1.75
|
32
|
40
|
2900
|
2.2
|
2.3
|
| 40-160A |
5.9
|
1.64
|
28
|
39
|
2900
|
1.5
|
2.3
|
| 40-160B |
5.5
|
1.53
|
24
|
38
|
2900
|
1.1
|
2.3
|
| 40-200 |
6.3
|
1.75
|
50
|
33
|
2900
|
4
|
2.3
|
| 40-200A |
5.9
|
1.64
|
44
|
31
|
2900
|
3
|
2.3
|
| 40-200B |
5.3
|
1.47
|
36
|
29
|
2900
|
2.2
|
2.3
|
| 40-250 |
6.3
|
1.75
|
80
|
28
|
2900
|
7.5
|
2.3
|
| 40-250A |
5.9
|
1.64
|
70
|
28
|
2900
|
5.5
|
2.3
|
| 40-250B |
5.5
|
1.53
|
60
|
27
|
2900
|
4
|
2.3
|
| 40-100(I) |
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
| 40-100(I)A |
11
|
3.05
|
10
|
60
|
2900
|
0.75
|
2.3
|
| 40-125(I) |
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
| 40-125(I)A |
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
| 40-160(I) |
12.5
|
3.47
|
32
|
52
|
2900
|
3
|
2.3
|
| 40-160(I)A |
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
| 40-160(I)B |
10.4
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
| 40-200(I) |
12.5
|
3.47
|
50
|
46
|
2800
|
5.5
|
2.3
|
| 40-200(I)A |
11.7
|
3.25
|
44
|
45
|
2900
|
4
|
2.3
|
| 40-200(I)B |
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
| 40-250(I) |
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
| 40-250(I)A |
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
| 40-250(I)B |
10.8
|
3
|
60
|
37
|
2900
|
7.5
|
2.3
|
| 40-250(I)C |
10
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
| 50-100 |
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
| 50-100A |
11
|
3.05
|
10
|
60
|
2900
|
0.75
|
2.3
|
| 50-125 |
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
| 50-125A |
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
| 50-160 |
12.5
|
3.47
|
32
|
52
|
2900
|
3
|
2.3
|
| 50-160A |
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
| 50-160B |
10.4
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
| 50-200 |
12.5
|
3.47
|
50
|
46
|
2900
|
5.5
|
2.3
|
| 50-200A |
11.7
|
3.25
|
44
|
45
|
2900
|
4
|
2.3
|
| 50-200B |
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
| 50-250 |
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
| 50-250A |
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
| 50-250B |
10.8
|
3
|
60
|
37
|
2900
|
7.5
|
2.3
|
| 50-250C |
10
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
| 50-100(I) |
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
| 50-100(I)A |
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
| 50-125(I) |
25
|
6.94
|
20
|
68
|
2900
|
3
|
2.5
|
| 50-125(I)A |
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
| 50-160(I) |
25
|
6.94
|
32
|
63
|
2900
|
4
|
2.5
|
| 50-160(I)A |
23.4
|
6.5
|
28
|
62
|
2900
|
4
|
2.5
|
| 50-160(I)B |
21.6
|
6
|
24
|
58
|
2900
|
3
|
2.5
|
| 50-200(I) |
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
| 50-200(I)A |
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
| 50-200(I)B |
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
| 50-250(I) |
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
| 50-250(I)A |
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
| 50-250(I)B |
21.6
|
6
|
60
|
49
|
2900
|
11
|
2.5
|
| 50-315(I) |
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
| 50-315(I)A |
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
| 50-315(I)B |
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
| 50-315(I)C |
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
2.5
|
| 65-100 |
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
| 65-100A |
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
| 65-125 |
25
|
6.94
|
20
|
68
|
2900
|
3
|
2.5
|
| 65-125A |
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
| 65-160 |
25
|
6.94
|
32
|
63
|
2900
|
4
|
2.5
|
| 65-160A |
23.4
|
6.5
|
28
|
62
|
2900
|
4
|
2.5
|
| 65-160B |
21.6
|
6
|
24
|
58
|
2900
|
3
|
2.5
|
| 65-200 |
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
| 65-200A |
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
| 65-200B |
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
65-250
|
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
| 65-250A |
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
| 65-250B |
21.6
|
6
|
60
|
49
|
2900
|
11
|
2.5
|
| 65-315 |
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
| 65-315A |
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
| 65-315B |
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
| 65-315C |
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
2.5
|
| 65-100(I) |
50
|
13.9
|
12.5
|
73
|
2900
|
3
|
3
|
| 65-100(I)A |
44.7
|
12.4
|
10
|
72
|
2900
|
2.2
|
3
|
| 65-125(I) |
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3
|
| 65-125(I)A |
45
|
12.5
|
16
|
71
|
2900
|
4
|
3
|
| 65-160(I) |
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3
|
| 65-160(I)A |
46.7
|
13
|
28
|
70
|
2900
|
7.5
|
3
|
| 65-160(I)B |
43.3
|
12
|
24
|
69
|
2900
|
5.5
|
3
|
| 65-200(I) |
50
|
13.9
|
50
|
67
|
2900
|
15
|
3
|
| 65-200(I)A |
47
|
13.1
|
44
|
66
|
2900
|
11
|
3
|
| 65-200(I)B |
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3
|
| 65-250(I) |
50
|
13.9
|
80
|
59
|
2900
|
22
|
3
|
| 65-250(I)A |
46.7
|
13
|
70
|
59
|
2900
|
18.5
|
3
|
| 65-250(I)B |
43.3
|
12
|
60
|
58
|
2900
|
15
|
3
|
| 65-315(I) |
50
|
13.9
|
125
|
54
|
2900
|
37
|
3
|
| 65-315(I)A |
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3
|
| 65-315(I)B |
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3
|
| 65-315(I)C |
41
|
11.4
|
85
|
51
|
2900
|
22
|
3
|
| 80-100 |
50
|
13.9
|
12.5
|
73
|
2900
|
3
|
3
|
| 80-100A |
44.7
|
12.5
|
10
|
72
|
2900
|
2.2
|
3
|
| 80-125 |
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3
|
| 80-125A |
45
|
12.5
|
16
|
71
|
2900
|
4
|
3
|
| 80-160 |
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3
|
| 80-160A |
46.7
|
13
|
28
|
70
|
2900
|
7.5
|
3
|
| 80-160B |
43.3
|
12
|
24
|
69
|
2900
|
5.5
|
3
|
| 80-200 |
50
|
13.9
|
50
|
67
|
2900
|
15
|
3
|
| 80-200A |
47
|
13.1
|
44
|
66
|
2900
|
11
|
3
|
| 80-200B |
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3
|
| 80-250 |
50
|
13.9
|
80
|
59
|
2900
|
22
|
3
|
| 80-250A |
46.7
|
13
|
70
|
59
|
2900
|
18.5
|
3
|
| 80-250B |
43.3
|
12
|
60
|
58
|
2900
|
15
|
3
|
| 80-315 |
50
|
13.9
|
125
|
54
|
2900
|
37
|
3
|
| 80-315A |
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3
|
| 80-315B |
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3
|
| 80-315C |
41
|
11.4
|
85
|
51
|
2900
|
22
|
3
|
| 80-100(I) |
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
| 80-100(I)A |
89
|
24.7
|
10
|
74
|
2900
|
4
|
4.5
|
| 80-125(I) |
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
| 80-125(I)A |
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
| 80-160(I) |
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
| 80-160(I)A |
93.5
|
26
|
28
|
74
|
2900
|
11
|
4.5
|
| 80-160(I)B |
86.6
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
| 80-200(I) |
100
|
27.8
|
50
|
74
|
2900
|
22
|
4
|
| 80-200(I)A |
93.5
|
26
|
44
|
73
|
2900
|
18.5
|
4
|
| 80-200(I)B |
87
|
24.2
|
38
|
71
|
2900
|
15
|
4
|
| 80-250(I) |
100
|
27.8
|
80
|
69
|
2900
|
37
|
4
|
| 80-250(I)A |
93.5
|
26
|
70
|
68
|
2900
|
30
|
4
|
| 80-250(I)B |
87
|
24.2
|
60
|
66
|
2900
|
30
|
4
|
| 80-315(I) |
100
|
27.8
|
125
|
66
|
2900
|
75
|
4
|
| 80-315(I)A |
95
|
26.4
|
113
|
66
|
2900
|
55
|
4
|
| 80-315(I)B |
90
|
25
|
101
|
65
|
2900
|
45
|
4
|
| 80-315(I)C |
82
|
22.8
|
85
|
63
|
2900
|
37
|
4
|
| 100-100 |
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
| 100-100A |
89
|
47
|
10
|
74
|
2900
|
4
|
4.5
|
| 100-125 |
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
| 100-125A |
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
| 100-160 |
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
| 100-160A |
93.5
|
26
|
28
|
74
|
2900
|
11
|
4.5
|
| 100-160B |
86.5
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
| 100-200 |
100
|
27.8
|
50
|
74
|
2900
|
22
|
4
|
| 100-200A |
93.5
|
26
|
44
|
73
|
2900
|
18.5
|
4
|
| 100-200B |
87
|
24.2
|
38
|
71
|
2900
|
15
|
4
|
| 100-250 |
100
|
27.8
|
80
|
69
|
2900
|
37
|
4
|
| 100-250A |
93.5
|
26
|
70
|
68
|
2900
|
30
|
4
|
| 100-250B |
87
|
24.2
|
60
|
66
|
2900
|
30
|
4
|
| 100-315 |
100
|
27.8
|
125
|
66
|
2900
|
75
|
4
|
| 100-315A |
95
|
26.4
|
113
|
66
|
2900
|
55
|
4
|
| 100-315B |
90
|
25
|
101
|
65
|
2900
|
45
|
4
|
| 100-315C |
82
|
22.8
|
85
|
63
|
2900
|
37
|
4
|
| 125-100 |
160
|
44.4
|
12.5
|
82
|
2900
|
11
|
4
|
| 125-100A |
143
|
39.7
|
10
|
77
|
2900
|
7.5
|
4
|
| 125-125 |
160
|
44.4
|
20
|
80
|
2900
|
15
|
4
|
| 125-125A |
143
|
39.7
|
16
|
77
|
2900
|
11
|
4
|
| 125-160 |
160
|
44.4
|
32
|
78
|
2900
|
22
|
4
|
| 125-160A |
150
|
41.7
|
28
|
76
|
2900
|
18.5
|
4
|
| 125-160B |
138
|
38.3
|
24
|
73
|
2900
|
15
|
4
|
| 125-200 |
160
|
44.4
|
50
|
77
|
2900
|
37
|
5.5
|
| 125-200A |
150
|
41.7
|
44
|
76
|
2900
|
30
|
5.5
|
| 125-200B |
138
|
38.3
|
37.5
|
75
|
2900
|
30
|
5.5
|
| 125-250 |
160
|
44.4
|
80
|
75
|
2900
|
55
|
5
|
| 125-250A |
150
|
41.7
|
70
|
74
|
2900
|
45
|
5
|
| 125-250B |
138
|
38.3
|
60
|
73
|
2900
|
37
|
5
|
| 125-315 |
160
|
44.7
|
125
|
70
|
2900
|
90
|
5
|
| 125-315A |
150
|
41.7
|
110
|
70
|
2900
|
75
|
5
|
| 125-315B |
143
|
39.7
|
100
&a, mp;l, t;, /TD> | 69
|
2900
|
75
|
5
|
| 125-315C |
134
|
37.2
|
88
|
67
|
2900
|
55
|
5
|
| 150-200 |
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3
|
| 150-200A |
176
|
49.7
|
10
|
76
|
1450
|
11
|
3
|
| 150-250 |
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3
|
| 150-250A |
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3
|
| 150-250B |
167
|
46.4
|
14
|
76
|
1450
|
11
|
3
|
| 150-315 |
200
|
55.6
|
32
|
78
|
1450
|
30
|
3.5
|
| 150-315A |
187
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
| 150-315B |
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
| 150-400 |
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
| 150-400A |
187
|
51.9
|
44
|
74
|
1450
|
37
|
3.5
|
| 150-400B |
174
|
48.3
|
38
|
73
|
1450
|
30
|
3.5
|
| 150-400V |
160
|
44.4
|
32
|
71
|
1450
|
22
|
3.5
|
| 150-250(I) |
200
|
55.6
|
80
|
76
|
2900
|
75
|
4.5
|
| 150-250(I)A |
187
|
51.9
|
70
|
75
|
2900
|
55
|
4.5
|
| 150-250(I)B |
173
|
48.1
|
60
|
74
|
2900
|
45
|
4.5
|
| 150-315(I) |
200
|
55.6
|
125
|
73
|
2900
|
111
|
4.5
|
| 150-315(I)A |
187
|
51.9
|
110
|
72
|
2900
|
90
|
4.5
|
150-315(I)B
|
173
|
48.1
|
95
|
70
|
2900
|
75
|
4.5
|
| 200-200 |
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3
|
| 200-200A |
179
|
49.7
|
10
|
76
|
1450
|
11
|
3
|
| 200-250 |
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3
|
| 200-250A |
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3
|
| 200-250B |
167
|
46.4
|
14
|
76
|
1450
|
11
|
3
|
| 200-315 |
200
|
55.6
|
32
|
78
|
1450
|
30
|
3.5
|
| 200-315A |
189
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
| 200-315B |
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
| 200-400 |
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
| 200-400A |
187
|
51.9
|
44
|
74
|
1450
|
37
|
3.5
|
| 200-400B |
174
|
48.6
|
38
|
73
|
1450
|
30
|
3.5
|
| 200-400C |
160
|
44.4
|
32
|
71
|
1450
|
22
|
3.5
|
| 200-200(I) |
400
|
111.1
|
12.5
|
80
|
1450
|
22
|
4
|
| 200-200(I)A |
358
|
99.4
|
10
|
73
|
1450
|
18.5
|
4
|
| 200-250(I) |
400
|
111.1
|
20
|
80
|
1450
|
30
|
4
|
| 200-250(I)A |
358
|
99.4
|
16
|
78
|
1450
|
22
|
4
|
| 200-250(I)B |
322
|
89.4
|
13
|
75
|
1450
|
18.5
|
4
|
| 200-315(I) |
400
|
111.4
|
32
|
80
|
1450
|
55
|
4
|
| 200-315(I)A |
374
|
103.9
|
28
|
79
|
1450
|
45
|
4
|
| 200-315(I)B |
346
|
96.1
|
24
|
78
|
1450
|
37
|
4
|
| 200-400(I) |
400
|
111.4
|
50
|
81
|
1450
|
75
|
4
|
| 200-400(I)A |
374
|
103.9
|
44
|
80
|
1450
|
75
|
4
|
| 200-400(I)B |
346
|
96.1
|
38
|
78
|
1450
|
55
|
5
|
| 200-400(I)C |
320
|
88.9
|
32
|
76
|
1450
|
45
|
5
|
| 300-235 |
720
|
200
|
18
|
81
|
970
|
55
|
5
|
| 300-235A |
607
|
182.5
|
15
|
79
|
970
|
45
|
5
|
| 300-235B |
600
|
167
|
12.5
|
77
|
970
|
37
|
5
|
| 300-300 |
720
|
200
|
28
|
81
|
970
|
75
|
5
|
| 300-300A |
666
|
185
|
24
|
80
|
970
|
75
|
5
|
| 300-300B |
623
|
173.1
|
21
|
79
|
970
|
55
|
5
|
| 300-380 |
720
|
200
|
44
|
84
|
970
|
132
|
5
|
| 300-380A |
666
|
185
|
38
|
80
|
970
|
110
|
5
|
| 300-380B |
614
|
170.6
|
32
|
78
|
970
|
90
|
5
|
| 300-235(I) |
1080
|
300
|
40
|
82
|
1450
|
160
|
5.5
|
| 300-235(I)A |
965
|
268.1
|
32
|
80
|
1450
|
132
|
5.5
|
| 300-250 |
720
|
200
|
20
|
83
|
1450
|
55
|
6
|
| 300-250A |
600
|
166
|
17
|
81
|
1450
|
45
|
6
|
| 300-300 |
720
|
200
|
28
|
82
|
1480
|
75
|
5
|
| 300-300A |
600
|
166
|
24
|
80
|
1480
|
75
|
5
|
| 300-300B |
540
|
150
|
21
|
78
|
1480
|
55
|
5
|
| 300-315 |
720
|
200
|
32
|
84
|
1480
|
90
|
4.5
|
| 300-315A |
650
|
180
|
28
|
80
|
1480
|
75
|
4.5
|
| 300-315B |
580
|
161
|
24
|
78
|
1480
|
55
|
4.5
|
| 300-380 |
720
|
200
|
44
|
84
|
970
|
132
|
5
|
| 300-380A |
666
|
185
|
38
|
80
|
970
|
110
|
5
|
| 300-380B |
614
|
170.6
|
32
|
78
|
970
|
90
|
5
|
| 300-390 |
720
|
200
|
18
|
81
|
980
|
55
|
5
|
| 300-390A |
600
|
167
|
15
|
79
|
980
|
45
|
5
|
| 300-390B |
540
|
150
|
12.5
|
77
|
980
|
37
|
5
|
| 300-400 |
600
|
166
|
50
|
78
|
1480
|
110
|
5
|
| 300-480 |
720
|
200
|
28
|
81
|
980
|
75
|
5
|
| 300-480A |
600
|
166
|
24
|
80
|
980
|
75
|
5
|
| 300-480B |
540
|
150
|
21
|
79
|
980
|
55
|
5
|
| 350-235 |
800
|
222
|
12.5
|
83
|
1480
|
37
|
4.5
|
| 350-300 |
800
|
222
|
20
|
82
|
1480
|
55
|
4.5
|
| 350-315 |
800
|
222
|
32
|
84
|
1480
|
90
|
4.5
|
| 350-400 |
800
|
222
|
50
|
83
|
1480
|
160
|
4.5
|
| 400-300 |
1080
|
300
|
20
|
78
|
1480
|
90
|
6
|
| 400-315 |
1080
|
300
|
32
|
76
|
1480
|
132
|
6
|
| 500-300 |
1200
|
333
|
20
|
80
|
1480
|
110
|
6
|
| 500-315 |
1200
|
222
|
32
|
78
|
1480
|
160
|
6
|
