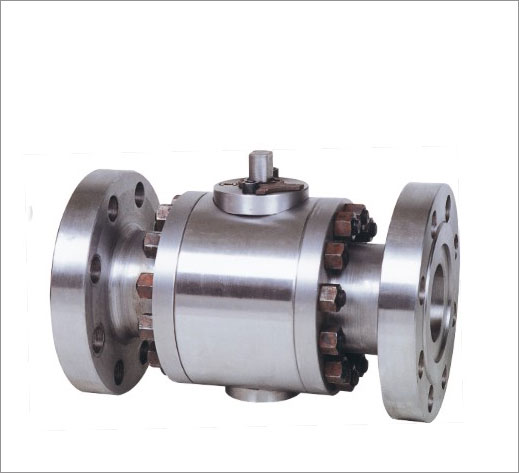

Q41N球閥,三段式, 進口廠家詢價美國英國德國日本

產品價格：￥17（人民幣）

規格：Q41N

發貨地：深圳

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

深圳市紐威閥門有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：深圳市紐威閥門有限公司

聯系人：黃景濤（先生）

聯系手機：

固定電話：

企業郵箱：sz568568@126.com

聯系地址：深圳市寶安區西鄉鳳凰崗工業區A8棟

郵編：518102

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

三段式,精小型球閥概述：

品牌名稱：深圳紐威

產品名稱：三段式球閥

產品型號：Q41N

Q41N球閥特點：采用板簧預載的可動金屬閥結構,密封力設計合理,啟閉靈活,密封可靠。 2、根據用戶的需要,可設計成適用于含閥體顆粒、料將等介質的結構戒耐較高溫度的結構。 3、采用下裝式閥捍,設置倒密封結構,能確保填料處可靠密封。
球閥,三段式球閥,精小型球閥,精小型三段式球閥

一、Q11H型精小型三段式球閥主要外形尺寸和連接尺寸

公稱通徑	尺寸mm
公稱通徑	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2

注:對焊和承插式結構長度與內螺紋式長度相同

二、Q41H型精小型三段式球閥主要外表尺寸和連接尺寸

公稱通徑		尺寸mm
公稱通徑		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通徑FP	縮徑RP	全通徑FP	縮徑RP	全通徑FP	縮徑RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40		-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825
