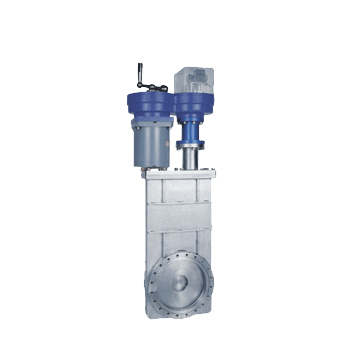

CCD電動真空插板閥電動真空插板閥電動真空蝶閥

產品價格：￥1000（人民幣）

規格：

發貨地：永嘉

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣秦工閥門有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：永嘉縣秦工閥門有限公司

聯系人：瞿冬仁（先生）

聯系手機：

固定電話：

企業郵箱：cnzkfm@163.com

聯系地址：永嘉甌北東方路19號

郵編：325105

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

CCD電動真空插板閥是在1.3×10-7～105Pa的真空系統中用來開啟或隔斷氣流的閥門。

CCD電動真空插板閥性能：

漏率：1.3×10-10Pa.M3/S；

使用壓力范圍： 1.3×10-7Pa～105Pa；

介質：空氣；

工作溫度： -30℃～+150℃；

安裝位置：任意；

開關信號：電信號、機械信號；

啟閉時間：≤3秒；

閥板啟閉兩側壓力差：1000Pa～2000Pa。

氣源壓力：0.4～0.6kg/cm2

CCD電動真空插板閥原理：

以壓縮空氣為動力，氣缸活塞桿推動鋼球架運動，撐開閥板關閉，靠彈簧力收攏閥板打開后，再退出的真空閥門。

CCD電動真空插板閥特點：

結構緊湊、體積小、薄、輕；

通導能力大；

能通過氣體、液體、固體、下料和取樣等；

閥體成型采用新工藝，強度高，變形小；

配用直線氣缸，裝有磁性開關，有指示燈顯示開關位置；

鋼球架小車裝有調節螺桿，速度快慢不會憋死；

CCD電動真空插板閥零件材料：

閥體、閥板、閥桿:　304；密封件：氟橡膠、聚四氟乙烯；

CCD電動真空插板閥 高真空固定法蘭連接尺寸 (標準：GB6070)

型號	DN	D	D0	D1	n	c	L	A	H1	H
CCD-80P	80	145	125	86	8	M8	145	65	200	520
CCD-100P	100	165	145	106	8	M8	165	70	240	560
CCD-160P	160	225	200	166	8	M10	225	82	310	710
CCD-200P	200	285	260	208	12	M10	285	86	410	890
CCD-250P	250	335	310	258	12	M10	314	90	460	1020
CCD-320P	320	425	395	328	12	M12	385	100	550	1200
CCD-400P	400	510	480	410	16	M12	497	110	670	1550
CCD-500P	500	610	580	510	16	M12	590	120	780	1900
CCD-630P	630	750	720	640	20	M12	689	130	900	2400
CCD-800P	800	920	890	815	24	M12	890	140	1020	3000
CCD-1000P	1000	1120	1090	1015	32	M12	1090	160	1220	3600
CCD-1250P	1250	1440	1404	1280	36	M16	1360	170	1500	4500

CCD電動真空插板閥 超高真空銅墊密封法蘭連接尺寸 (標準：GB6071)

型號	DN	D	D0	D1	D2	n	c	L	A	H1	H
CCD-80P	80	130	110	99	93	16	M8	145	75	200	520
CCD-100P	100	152	130.2	120.7	114.7	16	M8	165	80	240	560
CCD-160P	160	202	181	171.5	165.5	20	M8	225	88	310	710
CCD-200P	200	253	231.8	222.3	216.6	24	M8	285	90	410	890

CCD電動真空插板閥 超高真空銅絲密封法蘭連接尺寸 (標準：JB5278)

型號	DN	D	D0	D1	D2	D3	n	c	L	A	H1	H
CCD-250P	250	314	288	308	275	271	24	M10	314	96	460	1010
CCD-320P	300	385	357	379	344	340	36	M10	385	110	550	1200
CCD-400P	400	497	454	480	440	436	36	M12	497	120	670	1550
CCD-500P	500	590	555	580	540	536	40	M12	590	130	780	1900
CCD-630P	630	689	658	680	639	635	40	M16	689	140	900	2400
CCD-800P	800	890	855	880	835	831	60	M16	890	150	1020	3000
CCD-1000P	1000	1090	1055	1080	1035	1031	80	M16	1090	170	1220	3600
