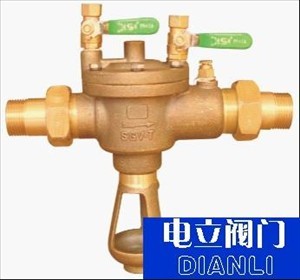

一、HS21X倒流防止器產品介紹：
HS21X-16T-A倒流防止器用于防止生活飲用水管道發生回流污染的安全裝置，是我公司引進國外先進技術自行研制開發的、安全可靠、防止飲用水回流污染的新穎閥門，以確保生活飲用水的衛生和安全。本產品已申請專利，專利號：ZL 99 2 27723.X 。
二、HS21X倒流防止器產品的結構：
HS21X-16T-A倒流防止器是由兩級止回系統及一個排水泄壓系統組成。排水泄壓系統上腔與第一級止回系統進口端連接。
第一、二級止回系統主要由閥體、進水口接頭、閥瓣、密封墊、彈簧等組成。
排水泄壓系統主要由閥蓋、膜片、閥芯、密封墊、排水口、彈簧、空氣隔阻器等組成，空氣隔阻器出口必須接至排水管網或下水道中。

三、HS21X倒流防止器工作原理：
HS21X-16T-A倒流防止器是在二級止回系統增設一個排水泄壓裝置，這樣即使二級止回密封同時破壞，其也能起到防止回流污染的作用。其工作原理：
1. 正常供水：
a. 清潔市政生活水從第一級止回系統經過排水器到第二級止回系統出口向用戶供水，第一級止回系統進口高壓水進入排水隔膜上腔，而隔膜下腔與第一級止回閥出口（第二級止回閥進口）相通，由于其存在一定的壓差ΔP1=0.035MPa，推動閥瓣下移，排水器關閉，倒流防止器正常供水；
b. 當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態，如進口壓力下降，中間腔和閥前壓差ΔP1≤0.022MPa時，則排水器控制彈簧推開閥芯，打開排水器讓中間腔排水，使ΔP1保持在0.035MPa。
2. 密封失靈時：
a. 倒流防止器之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，第二級止回閥之前壓力升高，造成排水器隔膜上下壓差減小，排水器打開，排水泄壓；此時，如第一級止回閥同時密封破壞，由于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流回第一級止回閥。
b. 當閥后壓力高于閥前壓力時，如供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空腔，從而防止產生虹吸倒流現象。
3. 本閥開啟壓力≤0.07MPa，規范規定在0.06～0.1MPa范圍內，進水口止回閥工作壓差為0.035MPa，總的壓力損失請參考所提供的曲線圖。
四、HS21X倒流防止器主要性能參數：
使用壓力： 1.6MPa
使用介質： 潔凈水
介質溫度： ≤60℃

  型號 規格 總長 進出水管徑(in) 排水口管徑(in) 重量(kg)
       DN15 169     1/2           1/2           1.2
       DN20 172     3/4           1/2           1.4
HS21X- DN25 236      1            1/2           3.5
16T-A  DN32 321      11/4         3/4           7
       DN40 321      1 1/2        3/4           7
       DN50 352      2             1            10
六、HS21X倒流防止器安裝要求：
1. 倒流防止器宜水平安裝，安裝地點環境應清潔，有足夠的維護空間。倒流防止器配有空氣阻隔器，其出口必須接至排水管網或下水道中。
2．為測試及維修需要，排水器出口與空氣阻隔器之間安裝球閥，正常工作時，球閥處開啟狀態。
3.閥前應裝控制閥門、過濾器及活接頭，閥后裝控制閥門以便維修。
七、HS21X倒流防止器安裝部位：
1. 自來水管網接入用戶的接戶管水表后面。
2. 生活用水管道上接出非生活飲用水和排污管，安裝于接出管起端。
3. 生活飲用水水箱的進水管上（水箱底部進水時）。
4. 生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
5. 安裝地應保持環境的清潔衛生，必要時對環境進行消毒。
