產品介紹

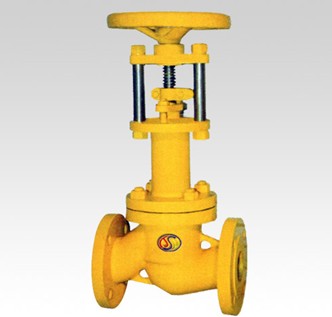

免維護波紋管氯氣專用閥是針對氯氣、液氯以及各類高危險介質專用而設計的一種新型閥門。它的上密封除填料外還增加了波紋管密封，從而具有雙重上密封結構，能有效的阻危險介質的泄漏。在結構上，結合國內外閥門應用的實際情況，閥瓣與閥座密封副采用了耐強腐蝕的聚四氟乙烯和司太立硬質合金，密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點。其密封性、安全性等主要技術指標達到世界知名產品的水平，代替進口產品。（該產品為2011年國家創新資金項目，批準文號：國科發計『2011』62號，立項代碼：11C26213201245; 同時，獲2012年度國家火炬計劃立項項目，項目編號：2012GH040550）。
結構特點
1、液壓成型的波紋管形成第一道密封，確保閥桿密封零泄漏。
2、填料函中多級聚四氟乙烯填料組合在波紋管之上形成了第二道密封，增加了密封的可靠性。
3、產品中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下，保證中法蘭可靠密封。
4、密封副配對結構型式采用錐、平面型、密封自動補償．達到密封雙重保險效果，性能穩定，無粘著磨損，使用壽命長。
適用介質：氯氣、液氯
適用溫度：-40～150℃
公稱壓力：PN1.6、2.5、4.0MPa ANSI 150LB、300LB JIS 10K、20K
公稱通徑：DN 15～400 NPS1/2"～16"
驅動方式：手動、氣動、電動
基本型號
 免維護波紋管氯氣專用閥 |
||||||||
|
主要零部件材料
| 序號 | 部件名稱 | 材料 | 序號 | 部件名稱 |
材料 |
||
| 1 | 閥體 | 耐蝕鋼、低溫鋼 | 5 | 閥座密封面 | 壓塑整體燒結聚四氟乙烯、堆焊耐蝕合金 | ||
| 2 | 閥蓋 | 耐蝕鋼、低溫鋼 | 6 | 填料 | 聚四氟乙烯 | ||
| 3 | 閥桿 | 不銹鋼 | 7 | 墊片 | 聚四氟乙烯 | ||
| 4 | 閥瓣密封面 | 等離子噴焊、堆焊耐蝕合金 | 8 | 波紋管 | C-276、316L | ||
遵循規范
| 遵循規范 | STANDARD |
| 設計與制造 | Q/320621CAR02※ GB/T12235 |
| 結構長度 | GB/T12221 |
| 連接法蘭 | JB/T79、HG20592、GB/T9113、ANSI B16.5※ |
| 實驗與檢驗 | GB/T13927、API598 |
| 閥門標志 | GB/T12220 |
| 供應要求 | JB/T7928 |
※在GB/T12235標準基礎上制定企業標準。企標在材質選用、結構設計上完全根據氯氣、液氯介質耐腐蝕性和工況要求進行，各項技術參數指標優于國標。
※可根據客戶的要求，按其它非常用標準制造。
