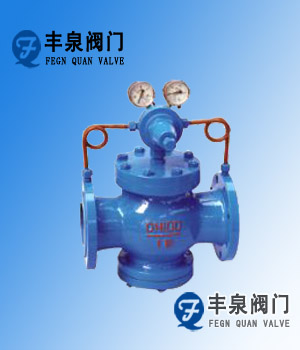

YK43F氣體減壓閥/液化氣減壓閥

產品價格：￥320（人民幣）

規格：DN50

發貨地：甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

溫州豐泉閥門有限公司

免費會員

會員級別：

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：溫州豐泉閥門有限公司

聯系人：陳巍巍（先生）

聯系手機：

固定電話：

企業郵箱：fengquanv@163.com

聯系地址：浙江溫州永嘉縣甌北五星工業區

郵編：325100

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

YK43F氣體減壓閥,氮氣減壓閥,氧氣減壓閥

氣體減壓閥結構特點和用處：
　　氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
氣體減壓閥主要用于氣體管路，如空氣減壓閥、氮氣減壓閥、氧氣減壓閥、氫氣減壓閥、液化氣減壓閥、天然氣減壓閥等氣體。

氣體減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989

*：殼體試驗不包括膜片、頂蓋

氣體減壓閥主要零件材料：零件名稱

零件材料

閥體閥蓋底蓋

WCB/FCB*

閥座閥盤

2Cr13/304*

缸套

2Cr13/25(鍍硬鉻)/304*

活塞

2Cr13/銅合金/銅合金*

活塞環

合金鑄鐵/對位聚苯*

導閥座導閥桿

2Cr13/304*

膜片

1Cr18Ni9Ti

主閥導閥彈簧

50CrVA

調節彈簧

60Si2Mn

密封墊(X/F型號)

橡膠/聚四氟乙稀

導閥體導閥蓋

25/304*

*：用于氧氣介質時的材料

氣體減壓閥流量系數(CV): 　

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

氣體減壓閥外形尺寸(PN1.6-4.0)： 單位：mm

公稱通徑DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

氣體減壓閥外形尺寸(PN6.4-16.0)：

公稱通徑DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	300	100
20	180	200	310	105
25	200	220	31	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950		855	495
