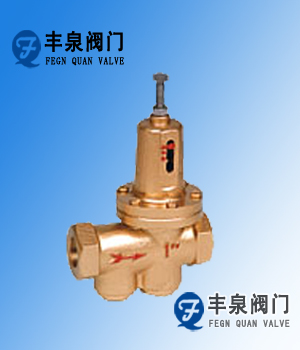

200P黃銅減壓閥
200P黃銅減壓閥結構特點和用處
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于蒸汽管路，起減壓穩壓作用。
200P黃銅減壓閥主要技術參數和性能指標
公稱壓力(Mpa) |
1.0 |
1.6 |
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
密封試驗壓力(Mpa) |
1.0 |
1.6 |
最高進口壓力(Mpa) |
1.0 |
1.6 |
出口壓力范圍(Mpa) |
0.09-0.8 |
0.1-1.2 |
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
滲漏量 |
0 |
|
工作溫度 |
0℃-80℃ |
|
200P黃銅減壓閥主要零件材料
零件名稱 |
零件材料 |
閥體 閥蓋 |
銅合金 |
閥座 |
H62 |
閥瓣 |
H62 |
閥桿 |
H62 |
O型圈 |
丁腈橡膠 |
密封圈 |
丁腈橡膠 |
膜片 |
夾織物丁腈橡膠 |
調節彈簧 |
60Si2Mn |
過濾器 |
不銹鋼 |
200P黃銅減壓閥流量系數(Cv)
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
Cv |
0.5 |
0.6 |
1.2 |
1.8 |
3.0 |
5.0 |
200P黃銅減壓閥連接尺寸
DN |
G |
L |
H1 |
H |
D |
15(1/2") |
G1/2" |
112 |
40 |
150 |
75 |
20(3/4") |
G3-4" |
140 |
55 |
190 |
90 |
25(1") |
G1" |
140 |
55 |
195 |
90 |
32(1-1/4") |
G1-1/4" |
165 |
55 |
212 |
98 |
40(1-1/2") |
G1-1/4" |
190 |
55 |
215 |
98 |
50(2") |
G2" |
200 |
65 |
265 |
120 |
