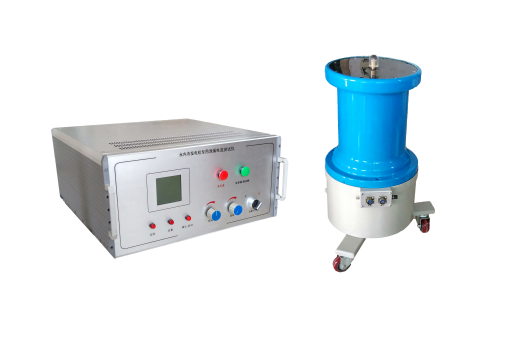

YM-ZGS型系列水內冷發電機專用泄漏電流測試儀

                                 使用說明書



   重慶一銘電氣自動化設備有限公司

             安 全 警 告

· 使用YM-ZGS型系列水內冷發電機專用泄漏電流測試儀必須具有“高壓試驗上崗證”的專業人員。

· 使用本儀器必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時應先將兩個電源斷開點明顯斷開。

· 試驗前請檢查所有試驗接線是否接好。試驗回路接地線應按本指南（圖5）所示一點接地。

· 對大電容試品的放電應用YM-ZGS專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電，有嘶嘶聲。當無聲音時可用放電棒放電，最后直接接上地線放電。

· 直流電壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。

一、簡介

YM-ZGS型系列水內冷發電機專用泄漏電流測試儀設計制造是專為水內冷發電機進行泄漏電流和直流耐壓試驗使用，設計制造的指導思想是以下幾點：

1、 由于大型水冷發電機繞組傳導電流很大，在試驗電壓下要20-150mA左右不等。如果沒有足夠容量的直流高壓發生器，無法升壓。

2、 目前國內的直流高壓試驗器輸出電流一般都在10mA以內，輸出電流200mA的高壓發生器屬于空白。

3、 直流試驗對一般高壓電氣設備而言，能發現其絕緣的貫穿性缺陷，而對電機來說，它能獨特發現它的局部絕緣缺陷（定子線卷端部絕緣）這是其它試驗無法替代的。

4、 為能對水內冷發電機組的準確測量泄漏電流，YM-ZGS系列水內冷發電機專用泄漏電流測試儀特別設計了各種干擾電流的補償回路試驗時可完全排除雜散電流和匯水管的極化電勢干擾的影響，真正測到試品的電流。

YM-ZGS型系列水內冷發電機專用泄漏電流測試儀采用中頻倍壓電路。率先應用最新的PWM脈寬調制技術和大功率IGBT器件。并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使水內冷發電機專用泄漏電流測試儀實現了高品質、便攜式并能承受額定電壓放電而不損壞。

二、工作原理框圖：

整流 濾波

調 壓

橋式 逆變

中頻 變壓器

倍 壓

脈寬 控制

保護 電路

電流顯示

抗干擾 補償

試品電流

電壓 顯示

高壓 輸出 調節

高壓 負反饋

三、主要技術指標和參數

技術參數	50/100	50/120		60/150	60/200		80/200	80/300
輸出電壓kV	50	50		60	60		80	80
輸出電流mA	100	120		150	200		200	300
輸出功率W	5000	6000		9000	12000		16000	24000
電壓測量誤差	≤1.0% ±1個字
電流測量誤差	≤1.0% ±1個字
過壓整定誤差	≤1.0%
紋波系數	≤3.0%
電壓穩定度	≤1.0%
電源電壓	AC220V		AC380V（三相四線）
機箱重量	25.0kg		25.0 kg			25.0kg		25.0kg
倍壓重量	45.0kg		65.0kg			70.0kg		80.0kg

四、使用說明

（一）面板

圖2  YM-ZGS大功率機箱面板示意圖

1、 中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需

將電纜插頭上的紅點對準插座上的紅點順時針方向轉動到位即可。拆卸時只需逆時針轉動電纜插頭即可。

2、 電源輸入插頭：將隨機配置的電源線與電源輸入插頭相聯。

3、 電源熔絲。

4、 接地端子：此接地端子與倍壓笥接地端子及試品接地聯接為一點后再與接

地網相連。

5、 電源開關：將此開關朝右邊按下，電源接通，綠燈亮。反之為關斷。

6、 綠色燈按鈕：綠燈亮表示電源已接通及高壓斷開。在紅燈亮狀態下按下

綠色按鈕，紅燈滅綠燈亮，高壓回路切斷.

7、紅色帶燈按鈕：高壓接通按鈕、高壓指示燈。在綠燈亮的狀態下，按下紅按鈕后，紅燈亮綠燈滅。表示高壓回路接通。此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕紅燈亮綠燈仍亮，但松開按鈕紅燈滅綠燈亮，表示機內保護

電路已工作，此時必須關機檢查過壓整定撥盤開關是否小于滿量程的5%及有無其它故障后，再開機。

8、9、電壓調節電位器：該電位器用粗調、細調兩只多卷電位器順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。

10、160×160點陣顯示屏。

11、“選擇”鍵。

   在綠燈狀態，點擊“選擇”鍵，可以分別選擇修改“過壓整定”項、“計時”項數字位的數值。

   點擊“選擇”鍵后，即有光標顯示在“過壓整定”項高位數字上。連續點擊“選擇”鍵，光標由高位數字向低位數字移動，并由“過壓整定”項移位到“計時”項高位數字位。

12、“設置”鍵

在綠燈按鈕亮狀態。

點擊“設置”鍵，即可修改“選擇”鍵光標選中的數字位數值。

13、“確認/啟動”鍵

（1）修改數值后，點擊“確認/啟動”鍵，確認被修改數值。

（2）無光標顯示狀態。點擊“確認/啟動”鍵，啟動計時器計時。

14、泄漏電流測量插孔，（外接微安表）當需要對顯示泄漏電流進行比較時用。

（二）倍壓筒（圖4）

圖4  倍壓外形圖

1、高壓引出接線柱/繞組             4、5、與控制相聯接電纜插座

2、防暈端蓋                       6、  接地端子/機座

3、倍壓筒體                       7、匯水管

8、  輪子

五、試驗接線圖

圖6 實際接線圖

六、操作方法

   （一）“泄漏電流測試儀”的操作

（1）機箱、倍壓筒、被試品接線按要求連接。

（2）接通電源。開啟電源開關，綠燈按鈕亮，稍等數秒鐘，顯示屏顯示“泄漏電流測試儀”測量界面，按照《面板說明12、13、14按鍵操作功能介紹》選擇、設置，確認“過壓整定”值及“計時”值。

（3）點擊紅燈按鈕，紅燈按鈕亮，綠燈按鈕熄滅，準備升壓。

（4）順時針方向旋轉粗細調電位器進行升壓。

（5）升壓至試驗電壓。需要計時控制的，點擊“確認/啟動”鍵，即可啟動計時器計時。

（6）在升壓操作中，需要切斷高壓，可直接點擊綠燈按鈕或關閉電源開關均可快速終止升壓。

圖7  屏幕測量界面

試驗應注意下列問題：

1、 對水管的要求應無機械雜質的凝結水或經其它處理的軟化水，電導率為2μs/cm，pH=7-8，硬度小于2μg當量/kg，允許有微量NH3。

2、 水質符合要求后，水內冷發電機引水管水電阻Rr值一般應大于150kΩ左右，如果達不到時應對水進一步處理。

七、故障檢查與處理

序 號	現     象	原   因	處   理
1	電源開關接通后綠燈不亮且風扇不轉	1、 電源線開路 2、 電源保險絲熔斷	更換電源線 更換保險絲
2	按紅色按鈕紅燈不亮	調壓電位器未回零	電位器回零
3	按紅色按鈕紅燈亮 綠燈不滅，手松開紅燈滅。	保護動作過壓保護整定小于5-10%（滿量程）。	將數字撥盤開關整定到適當值
4	按紅色按鈕紅燈亮，一升壓紅燈滅，綠燈亮。	高壓輸出端搭地試品短路	檢查輸出電纜檢查被試品
5	升壓過程中紅燈滅，綠燈亮	試品放電或擊穿過壓或過流保護動作	檢查被試品重新設置整定值

八、產品成套性

控制箱                      1臺          專用接地線          1組

倍壓筒                      1只          放電棒              1只

電源電纜                    1根          中頻輸出電纜         2根

產品說明書                  1份          產品檢驗報告         1份

匯水管取樣線                1組          產品合格證           1份



九、服務

提供現場交接試驗及培訓

三年免費維修，終身保修

24小時響應

返廠維修，確保用戶正常使用
