■ 概述

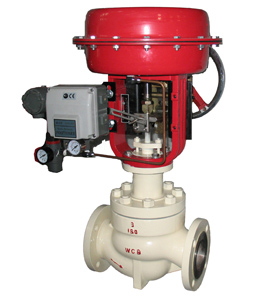

HCB平衡籠式調節閥是CV3000系列產品之一。

HCB平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊， 有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。

調節閥的泄漏量符合ANSI B16.104標準。 調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。

本產品符合GB/T4213-92標準。

■ 閥體

型    式：直通單座鑄造球型閥

公稱通徑：32、40、50、65、80、100、125、150、200、250mm

公稱壓力：ANSI 125、150、300、600    JIS 10、16、20、30、40K   PN1.6、4.0、6.4MPa

連接型式：法蘭密封面型式FF、RF、RJ、LG、MFM

法蘭標準：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接連接：嵌接焊SW(40~50mm)        對接焊BW(65~200mm)

材    料：鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等

上 閥 蓋：常溫型P        -17~+230℃；

          伸長I型EI      -45~+566℃；

          伸長I型EI      -100~-45℃       -196~-100℃

          注：工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

■ 閥內組件

閥芯型式：壓力平衡式閥芯

流量特性：高容量流量特性，參考圖1--金屬密封--等百分比特性(%V)和線性特性(LV)

流量特性：高精度流量特性，參考圖2--金屬密封--等百分比特性(%VF)和線性特性(LVF)

材    料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

注：司太萊堆焊的適用范圍，參考圖4

■ 執行機構

型    式：HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構

膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍：20~100、80~240KPa

供氣壓力：140~400KPa(HA型)、400~500KPa(VA6型、VP型)

氣源接口：RC1/4"(HA、VA型)、RC3/8"(VP型)

環境溫度：-30~+70℃

■ 閥作用方式

用正作用或反作用執行機構實現閥的氣-關式或氣-開式

■ 附件

定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
