一、用途：

    KHP197煤礦用帶式輸送機保護裝置主機是KHP197-Z煤礦用帶式輸送機保護裝置的主機，于配接設備表中的設備連接才能實現帶式輸送機的保護功能。

      該設備適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為皮帶機運輸機的保護監控之用。

二、性能特點

     1、 集中控制功能；2、單臺控制及保護功能；3、速度保護功能；4、堆煤保護功能；5、跑偏保護功能；6、煙霧保護功能；7、溫度保護功能；8、沿線緊急停車保護功能； 9、撕帶保護功能；  10、有煤開車、無煤停車功能；11、超溫自動灑水功能；12、各種故障指示語言報警功能；13、打點信號和半雙工對講功能。

三、技術參數：

    1.型號：KHP197
    2.防爆型式：Exd[ib]I
    3.工作電壓：AC36/127V、允許波動范圍75～100%
    4.本安輸出電壓：DC12V
    5.本安輸出電流：DC800mA
    6.起車延時：4～7s
    7.繼電器輸出接點容量：AC130V/1.5A
    8.重量：12kg

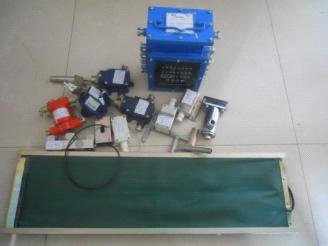

四、配接設備：

KHP197-Z煤礦用帶式輸送機保護裝置的主機

GSH5礦用轉速傳感器

★　用途
　　該傳感器與主機配套使用，安裝于皮帶機從動輪上，當皮帶打滑時，能使皮帶停車。
★　性能特點
　　正常工作時，該傳感器輸出高電平，當皮帶打滑時，轉速低于正常值50%，3s/10s內輸出低電平，皮帶停機。電路板內也設有繼電器觸點輸出，當保護時觸點由開變成閉合。
★　技術參數
　　●本質安全型　●工作電壓8V-12V　●工作電流15mA　●重量0.5Kg

GWD90型溫度傳感器

★　用途
　　該傳感器與主機配套使用，對皮帶機電機超溫進行保護，或作為電磁閥超溫灑水溫度探頭之用。
★　性能特點
　　正常工作時輸出高電平，當檢測溫度超過規定值時，輸出低電平，使皮帶停機。內部設置45℃、55℃、65℃、75℃4檔。電路板也可有繼電器觸點出口，保護時觸點由開變成閉合。
★　技術參數
　　●本質安全型　●工作電壓8V-12V　●工作電流15mA　●重量0.5Kg

KHJ30/10型礦用雙向急停開關

★　用途
　　該急停開關與主機配套使用，能夠實現皮帶機緊急停車。
★　性能特點
　　正常安裝時，中間兩個環拉出，需要保護時，兩側的某每一個環拉出，其內部觸點閉合，實現停車。中間的兩個環再拉出就可以復位。
★　技術參數
　　●本質安全型　●觸點容量DC12/0.5A　●動作力40N-120N ●重量：3kg

GQQ0.1型煙霧傳感器

★　用途
　　該傳感器與主機配套使用，當皮帶打滑磨擦冒煙時能使皮帶停機。
★　性能特點
　　正常情況下輸出高電平，當有煙霧時輸出低電平，內設一電位器可以調節靈敏度。電路內部也設置繼電器出口，保護時輸出觸點常開變常閉。
★　技術參數
　　●本質安全型　●工作電壓8-12V　●工作電流≤60MA　●動作值：煙霧濃度＞0.1mg/m3　●重量1.5kg

GUJ30型堆煤傳感器（開關式）

★　用途
　　該傳感器與主機配套使用，能在皮帶機機頭滿倉時，使皮帶停機。
★　性能特點
　　內設行程開關，當探桿探頭觸到煤時，探桿就偏離中心，使內部開關常開觸點閉合，實現停車。探桿無方向性，動作靈敏。
★　技術參數
　　●本質安全型　●動作角度30°±2°　●探桿動作力5~10N　●觸點容量：0.5A/12V　●重量：3Kg

GEJ30型跑偏傳感器

★　用途
　　該傳感器與主機成對配套使用，能使皮帶在跑偏時停機。
★　性能特點
　　當皮帶跑偏時觸到探桿并使其偏轉30°時，內部開關閉合，使皮帶停機。
★　技術參數
　　●本質安全型　●觸點容量0.5A/12V　●重量：3kg

GVD1200撕裂傳感器

★　用途
　　該傳感器與主機配套使。當皮帶撕裂時，有煤落在傳感器上面，此時傳感器內部線路接通，皮帶停車。
★　性能特點
　　安裝方便。只要安裝在皮帶下面即可，動作靈敏可靠。
★　技術參數
　　●本質安全型　●導通時電阻≤100Ω，不導通大于1MΩ　●動作量：300g/cm2　●重量/18kg

DFB20/10礦用電磁閥

★　用途
　　該產品可與皮帶保護主機配套使用，也可單獨使用，主要用于井下降塵、降溫、滅火之用。
★　性能特點
　　使用交流供電，體積小、重量輕，不需灑水時無功耗，適用壓力范圍寬。
★　技術參數
　　●防爆型　●工作壓力AC127/36V　●使用壓力：2~8MPa　●開啟方式：常閉式　●重量：4Kg
