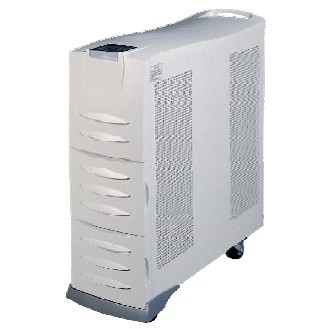

UPS設備型號
UHA1R-0010 UHA1R-0010L
UHA1R-0020 UHA1R-0020L
UHA1R-0030 UHA1R-0030L
UHA1R-0050 UHA1R-0050L
UHA1R-0060 UHA1R-0060L
UHA1R-0100 UHA1R-0100L
UHA3R-0160L UHA3R-0200L
U16-07C1 UH11-0100
UH11-0100L
UH31-0100L UH31-0160L
UH31-0200L
性能特點
單進單出，220V-適用于中國電網
機架式（2U）/塔式兼容-方便IT客戶的使用
純在線，雙變換-提供最佳供電質量
基于DSP的全數字控制技術-帶來更高可用性
超強充電能力-適應中國缺點環境
支持多種接口，多種平臺的網絡監控-方便IT客戶的管理
標配輸入防雷板-超強地域適應性
基于最新IGBT的整流/逆變電路-帶來完美輸入/輸出電氣性能
輸入功率因素校正技術(PFC)-節能，降低系統成本
超寬輸入電壓抗擾范圍-適應惡劣電網環境
智能化電池管理-保護電池，延長電池壽命
中英文界面-方便用戶使用
高電磁兼容指標ClassB-適用于精密設備乃至醫療環境
滿足國際CE安規認證標準，帶標識
系統特點 優異的性能
零轉換時間-雙變換、在線式的設計，確保市電掉電是的輸出零中斷，讓負載高枕無憂
超寬輸入電壓范圍：120-288V，最大限度減少電池放電頻度，保護電池容量
超強輸出過載能力：125%過載情況下仍能持續5分鐘的在線式運行，保障客戶的負載價值
超低噪聲。采用“靜音”設計，適合在辦公和醫療環境使用
超強電池回充能力：長延時機型配備7-8安培的充電器，確保電池快速恢復容量
電磁兼容滿足歐洲Class B的標準，稱為“綠色”電源的同時對強干擾環境具有強免疫力
超強輸入特性：輸入功率因數達到0.99，降低線損，減少反灌諧波污染
高可靠性設計
采用最新DSP全數控制技術，簡化了控制電路，同時避免了模擬控制帶來的精度不足和參數漂移問題
內置自動旁路
輸入標配D級防雷，有效抵御輸入浪涌對主電路造成的沖擊
逆變器采用逐波線流技術，可抵御輸出短路對系統造成的沖擊
使用靈活
采用機架式和塔式兼容性設計，即可桌面立于辦公桌面就近使用，有可集成于標準機房-19英寸機加重，最大限度匹配客戶多變的使用環境
可通過簡單地添加電池模塊實現系統后備時間的增加
含多種交流輸出方式，國標/iec標準/端子排方式，方便不同型號的設備插頭的直接使用
維護方便
采用抽屜式電池盒及模塊化電路設計，便于在線維護和更換
供艾默生戶外型UPS-1KVA電源(帶電池)1、 全數字控制，全面提高可靠性；
MTBF平均無故障時間（以美軍標計算）：
10KVA—20KVA 30萬小時
2、 智能化網絡管理，可實現Internet/Intranet遠程網絡監控和1000臺以上多區域UPS集中 管理；（配界面圖若干，組網圖若干，SNMP卡外觀圖，背面接口圖）
3、 業內最強的電網適應能力： （配電網圖，帶載能力柱狀圖）相電壓120—276VAC，50Hz±10%，320VAC1小時不損壞；滿足惡劣電網環境，160VAC以上滿載運行，160VAC—120VAC承載能力線性遞減，120VAC可帶半載；
4、 多級防雷保護，保證網絡系統安全運行：（配閃電圖，防雷箱圖）
C級防雷（選件）8/20μS 20KA雷擊電流；
D級防雷（內置）8/20μS 6KV/3KA混合波；
5、 符合國際安規及電磁兼容標準功率因數>0.95,電磁兼容通過EN50091
6、 三進單出產品10—20KVA具有業內獨有的缺相工作能力；相電壓在≥176VAC時，確1相UPS可承擔50%負載，缺2相可承擔25%負載。
7、智能化電池管理，大幅延長電池壽命。（附放電曲線圖，DSP外觀圖）（1） 電池放電終止保護電壓自動調節根據用戶負載大小和放電時間，依據電池不同放電倍率的保護曲線，自動調節終止保護電壓，避免電池因長延時放電而損壞。（2） 自動均浮充管理自動進行電池均浮充轉換控制，可提高電池充電效率20%，活化電池，延長電池使用壽命30%。（3） 電池容量和故障檢測可判斷電池容量，對內置或外置電池接觸或連接不良進行自動檢測，及時提醒用戶解決。（4） 自主均流的可并聯充電器（可并聯充電器圖等）業內第一款源自通信電源的并聯充電器，電流不平衡度小于3%，紋波電流小于20mA，避免充電過程電池發熱影響壽命�？筛鶕枰x配擴容，保證長延時UPS系統充電需要。
艾默生UPS代售型號：（若需詳細參數和設計方案歡迎來電）
常用型號
UHA1R-0010 UHA1R-0010L UHA1R-0020
UHA1R-0020L UHA1R-0030 UHA1R-0030L
UHA1R-0050 UHA1R-0050L UHA1R-0060
UHA1R-0060L UHA1R-0100 UHA1R-0100L
UHA3R-0160L UHA3R-0200L U16-07C1
UH11-0100 UH11-0100L UH31-0100L
UH31-0150L UH31-0200L
UL33-0200L UL33-0300L UL33-0400L
UL33-0600L
UH11R-0030(L) US11R-0010 US11R-0010L
US11R-0020 US11R-0020L US11R-0030
US11R-0030L
UH11-0010LC UH11-0020LC/GU1500
產品簡介
„ 工業領域UPS的主要負載
生產控制與保護系統
ƒ 分散控制系統
ƒ 安全保護系統
ƒ 鍋爐安全監視系統
ƒ 數字式電液調節器
ƒ 繼電保護裝置
ƒ 火災自動報警系統
精密儀表和變送器、執行器
ƒ 電氣測量和保護裝置
ƒ 現場溫度、壓力、流量、物位、
分析儀表及變送器
ƒ 控制執行元件、電磁閥、電氣轉
換器
計算機信息系統
ƒ 網絡計算機監控系統
ƒ 控制系統外圍設備、工程師站
ƒ 計算機監測、監控系統
ƒ 故障錄波器
生產設備
ƒ 專用電機
ƒ 專用閥門
ƒ 其他自動和保護裝置……
„ 工業領域需要解決的問題
ƒ 惡劣的環境:灰塵、 酸霧、高低
溫、干燥或過濕
ƒ 負載的頻繁突變和沖擊
ƒ 與市電電氣隔離
ƒ 與負載電氣隔離
ƒ 負載短路保護
ƒ 有效的電池管理
ƒ 冗余、擴容和并聯……
„ 工業領域需要完善的電源解
決方案，適應不同的負載
ƒ 單機解決方案
ƒ N+1直接并機冗余解決方案
ƒ 雙總線冗余解決方案
ƒ 非標準客戶定制
ƒ 改造及擴容方案……
EMERSON公司提供完善的電源解決方案，使您專注于核心業務。
SYNERGY iPRO 3100系列
三進單出UPS技術特點
內置輸入輸出隔離變壓器設計
整流器、逆變器與市電側和負載側的兩個電氣系統完全獨立。
內置多種類型電池維護的選件
針對不同類型的電池管理系統可以提供不同的電池電壓和選
件。例如鎳鎘電池、鉛酸電池。
LCD顯示屏+LED指示燈
典型的傳統人機交互界面，易于工程師閱讀和判斷設備工
況，利于設備的日常管理和維護。
菜單操作系統能容易瀏覽輸入、輸出、負載和電池參數和
UPS的狀態和告警內容。
功率(kVA) 5 10 15 20 30 40 50 60 80 120
輸入特性(整流器)
額定輸入電壓380/400/415VAC，3線
額定工作頻率50/60Hz
輸入電壓范圍332V～456V
輸入頻率范圍－10%～＋10%
直流特性
充電器類型基于IGBT技術的雙模式充電：適用于鉛酸電池，鎳鎘電池
充電器輸出穩壓精度±1%
直流紋波低壓.1%
充電方式恒壓恒流(CVCC)自動或手動帶0-24小時可編程計時器
電池
標稱電壓① 240VDC 300VDC 360VDC
輸出特性(逆變器)
逆變器輸出電壓220/230/240 VAC
輸出功率因數0.8
負載功率因數范圍0.6至1(在kVA/kW容量范圍內)
電壓穩定性
穩態＜±1%典型值
瞬態(0-100%) ＜±5%典型值
瞬態響應時間20ms
逆變器過載能力110%60分鐘，125%10分鐘，150%1分鐘
總諧波
含量THDv
100%線性負載2%
100%非線性負載5%
效率最高可達94.5%
旁路
旁路輸入電壓220/230/240VAC，2線
旁路電壓范圍-10%～＋10%
靜態開關
頻率50Hz/60Hz
頻率同步范圍±2.5Hz
頻率跟蹤速率0.2 Hz/sec
切換(逆變器到旁路) 同步模式 - 切換無間斷，非同步模式 - < 10ms
回切(旁路到逆變器) 同步模式 - 切換無間斷，非同步模式 - 不允許
過載能力1000%負載下可維持100ms
系統
噪音(1m) 53～72db
保護等級IP41(IP42可選)
顏色RAL7035(RAL7032/IS5-631/RAL 9001及其他顏色可定制)
進線下進線(上進線可選)
通訊接口RS232/RS485(SNMP&MODBUS可選)
報警干接點(250VAC,1A) 整流故障，逆變故障，電池運行，電池電壓低，旁路運行，通用報警
工作環境
運行溫度范圍0～40℃
相對濕度0～95%無凝露
海拔.1000米，1000米以上每增加100m，所帶負載減少1%
6
注：
①除了標準電池電壓外，5～20KVA電池電壓可選110V，5～80KVA電池電壓可選220V。
②可選項目：Synergy機器除了標準機型外，其它特殊的容量、輸入輸出電壓、不選配輸入隔離變壓器、12脈沖整流器、直流母線電壓、輸出配電柜、旁路隔
離變壓器、旁路靜態穩壓器、防護等級、顏色、通訊接口均可提供不同的選項，具體請咨詢工程師 。
