一、適用范圍

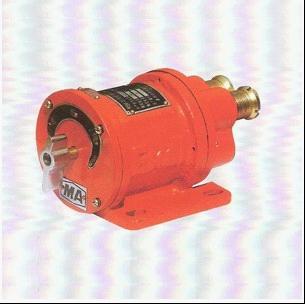

KBM-3/110、BAX-3/140礦用隔爆型信號開關是專為無軌膠輪車上的照明燈交叉串聯線路中作通、斷之用，實現膠輪車前照明燈變光和后信號燈的使用。

二、條件

a)      環境氣壓：86KP-110KPa;

b)     環境溫度：-20——40度；

c)      空氣相對濕度：不大于98%（+25%）；

d)     具有甲烷性氣體混合物的煤礦井下；

e)      無顯著搖動和劇烈沖擊振動的環境；

f)      污染等級：3級。

三、分類與命名

a)      型式：礦用隔爆型“ExdI”

四、基本分類

a)      額定電壓：110V、140V

b)     額定電壓：3A

c)      外型尺寸：169*112*97

d)     安裝尺寸：92*72

e)      重量：3.5kg

五、結構特點：

a)       根據GB3836.1.2.3-2000《爆炸性氣體環境用防爆電氣設備》規程設計制造；

b)     開關使用的多滾輪式觸頭，具有導電性能好，安全可靠等特性。

六、安裝、使用和維護

a)      開關進線口適用外徑為12-13四芯電纜（SBH4X1）引入，安裝時請選用類似規格的電纜；

b)     開關的四個引入喇叭口，其中2個分別引入電源和雙司機室控制接線，另外2組分別為個控制一組燈具用，開關的動作動能（見圖）圖1中序號“7”為滾輪裝置，滾輪裝置運動范圍為90度，分別可以連接“2”和“3”，在隔爆照明燈交叉串聯中使用方法見圖2，開關使用在雙司機控制，分別從該開關1、2、3上便可實現司機控制；

c)      安裝完畢后，接通電源進行通電試驗，通電后用手旋轉開關扳手，照明燈的通斷電接線必須完好。

七、故障分析及排除

a)      使用過程中如發現本開關接觸不良，通常是開關內芯損壞。

檢查方法：用萬用表接通接線柱出線，然后旋轉開關即可；

b)     如內芯燒壞請用本公司提供的開關專用內芯。

八、使用過程注意

a)      KBM-3/110礦用隔爆型主令開關在維修、保養前必須先斷開電源后開蓋；

b)     在維修和使用過程中對隔爆面進行保養，加涂防銹油，如發現隔爆面嚴重碰傷，應立即停止使用。

c)      礦用主令開關必須由專業人員使用和維修，非心業人員不得擅自打開。

九、運輸、貯存

a)      包裝和運輸過程中不得受到強烈顛簸，振動并應防止雨雪侵襲；

b)     礦用主令開關應貯存沒有雨雪侵入、空氣流通的房屋中。

十、其它

a)      在用戶遵守產品的保管理體和使用方法的條件下，從本單位發送之日起一年內，產品因制造質量不良而損壞或不能正常工作時，本單位免費為用戶及時修理、更換產品或零部件。
