貨車帶三軸隨車吊參數

東風隨車起重運輸車16噸徐工吊機部件名稱

徐工吊機是全國質量最好的吊機，從質量到售后，都是用戶感到最好的，所以徐工吊機的銷售量也是全國質量排名第一。首先來介紹下徐工吊機的主要部件名稱：閥塊、閥、泵，馬達、吊鉤組件、伸縮臂、大臂、伸縮油缸、幅度指示器、變幅油缸、回轉支承、活支前后支腿、垂直支腿油缸、水平支腿油缸、支架、回轉底座、操作機構、液壓油箱、轉臺、起升機構、油泵、油管等。

徐工牌XZJ5317JSQ型隨車起重運輸車
【主要技術參數】
公告批次 232
總質量 31000
額定載質量 12765
整備質量 18105
貨廂尺寸 8300×2294×800,550
接近角/離去角 28/10
軸數 4
最高車速 90
底盤型號 DFL1311A3
外形尺寸 11475×2500×3030,3600,3690
輪胎數 12
接近角/離去角 28/12,28/13,28/14
輪胎規格 11.00R20
鋼板彈簧片數 8/8/10,3/3/4
前輪距 1940/1940,1986/1986
燃料種類 柴油
后輪距 1860/1860
排放標準 GB3847-2005,GB17691-2005國Ⅲ
發動機型號  C260 33

東風隨車起重運輸車16噸徐工吊機液壓系統

油缸。

油泵(馬達)維修完成后安裝注意事項：
　
工作介質
為提高油泵(馬達)性能，延長使用壽命，推薦使用抗磨液壓油。
粘度范圍17～38CST(2.5～5°E)，推薦粘度24CST。
系統過濾精度不低于25μm。為防止吸入污物和雜質，在吸油口處應另置過濾精度為70～150μm的濾油器，其額定通流量應不低于泵流量的兩倍。
油泵(馬達)正常工作油溫：10～60℃。
　
泵的安裝
油泵(馬達)支架座結構要牢固，剛性好，并能充分吸收振動。
油泵(馬達)可安裝成任何方向(最好水平放置)。泵和電機軸必須對正，同軸度應控制在Φ0.1mm以內。請注意，泵軸上不得施加徑向或軸向載荷，不允許剛性聯接，必須通過撓性聯軸節驅動。
吸入阻力不應太高，以防產生空蝕現象。油泵允許吸入真空度為110 mm水銀柱。安裝應盡量接近油箱，吸入高度不得大于500 mm。
注意進油口處連接法蘭、接頭以及整個吸油管道必須嚴格密封，防止漏氣，否則將會引起噪聲、系統振動，并使油箱內產生大量泡沫，降低泵的壽命。

油泵的吸油管道通徑應不小于泵入口通徑。
油箱應設有隔板，用來分隔回油帶來的氣泡與臟物�；赜凸軕�伸到油面以下(不得直接和泵的入口連接)，防止回油飛濺引起氣泡。
泄油口應單獨配管，泄油阻力不得大于0.03MPa。
　
啟動
油泵啟動前，應檢查進、出油口，切勿搞錯方向，泵旋轉方向應與標牌指示方向一致(訂貨時未注明旋向者，一律按順時針旋向供貨)。初次啟動應向泵里注滿油，并用手轉動聯軸器，旋轉力量應均勻、靈活。
本泵安裝就緒后，先轉動聯軸器，檢查是否靈活。啟動時，應盡量在無負荷工況下經點動運轉正常后再正式啟動。
由于泵裝配后或長時間停運轉再啟動，會產生吸空現象，故應在排油口安裝放氣閥，或松動出口法蘭、接頭，以便放出空氣。

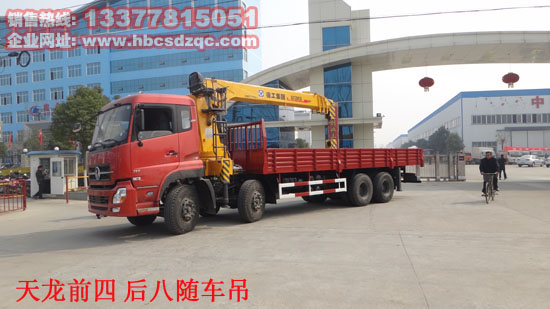

16噸徐工吊機圖片

[公    司]: 楚勝湖北龍晨特種汽車裝備有限公司
[網    址]: www.hbcsdzqc.com/隨車吊價格 隨車起重運輸車
[郵    箱]: 1297429942@qq.com
[傳    真]：0722－3261099
[業務QQ]：1297429942
[聯系電話]：133 7781 5051
[銷售經理]：艾經理
[郵政編碼]：441300
[公司地址]：湖北省隨州市解放路666號

●經濟實用，省力更省錢：

     ——獨家采用輕量化設計，提高車輛更大的承載能力，自身更省油且提高運輸能力，年度投資回收率更高（每行1000KM可省100-200元）

     ——采用液壓絞車技術，效率更高（3－10%），維修更方便，完成同樣的工作更經濟

     ——獨有25%安全超載能力設計，讓吊裝更安全，工作范疇更大

    ●領先技術研發設計、先進工藝打造：

     ——引進德國生產的數控等離子火焰切割機，自動焊接生產線，參數化電腦設計中心等一批國際先進設備

     ——企業擁有國內一流的隨車吊生產團隊，30年的隨車吊生產經驗

     ——多種附加功能配置個性化定制，滿足不同客戶的工作需求

     ——吊臂五邊形或六邊形設計，承載能力更強。

    ●關鍵進口部件應用，更持久耐用：

     ——采用全套進口液壓油封件，進口多路閥，專業持久耐用，質量更可靠，使用壽命更長

     ——采用高強度鋼板HG80-HG60武鋼制造，吊機重量更輕，起重量更大
