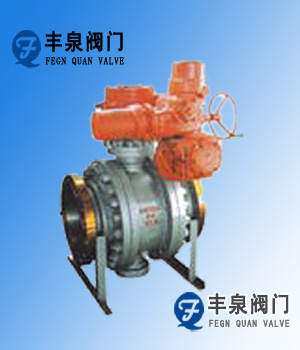

Q947F電動固定球閥

Q947型電動固定球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

電動固定球閥產品結構及用途

兩分式和三段式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。

電動固定球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

Q47型電動固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。

本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。

全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

電動固定球閥主要性能規范

電動固定球閥主要零件材質

電動固定球閥主要外形尺寸
