氧化鋯氧含量分析儀分普通分體式和一體式，高精度一體式，防爆分體式！

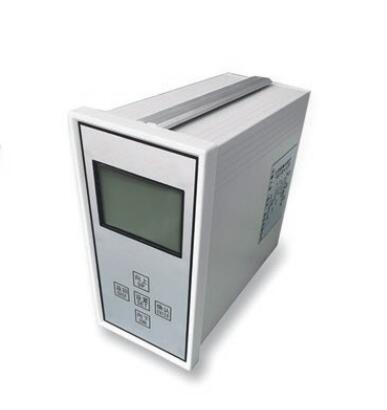

盤裝式（豎）氧化鋯氧量分析儀參數規格

? ? ? 安裝類型：盤裝式，安裝于控制柜中?

??尺寸：80*160*160mm

??顯示：液晶菜單式顯示?

??電源：100~240V50~60HzAC?

??功率?：≤150W?

??量程：0-25%（可編程）?

??輸出?：4-20mADC?

??控溫精度：±1℃?

??儀器精度：±1%?

??環境溫度：-10℃~+40℃?

??重量：約2KG?

產品特點：液晶菜單式顯示，人機交互，操作簡單便捷。控制精度高，通用性能好，可與其他廠家氧探頭配套。

盤裝式（豎）氧化鋯氧量分析儀配套探頭規格：

使用煙氣溫度?≤700℃

煙氣壓力?-20KPa~+20KPa

法蘭?標配：外徑155mm?螺絲孔孔距130mm（其他規格可選配）

加熱爐電阻值?標配：60Ω（可選配80Ω、120Ω、160Ω）

負載?≤500Ω

響應時間?接入標準氣?5s?內達90%

防護等級?IP65

氧探頭插深?600mm 800mm 1000mm 1200mm（其他規格可定制）

使用壽命?1-5?年（根據實際工況定）

氧探頭重量?約?5KG

具有以下特點：

1. 通用性較強，可以直接替換其它廠家氧量分析儀。

2. 大屏幕藍底白字ＬＣＤ顯示。

3. 全中文操作菜單(出口產品可以提供英文菜單)。

4. 氧量量程0.01-25.00％內自由設定（量程0-5%）。

5. 溫度采用ＰＩＤ控溫，恒溫點７００℃和７５０℃（可現場選擇）。

6. 可設置氧量上、下限報指示，溫度上、下限報指示。

7. 本底電勢一鍵校正。

8. 可用標準氣在線校準。

9. ?4-20mA標準電流輸出與主電路光電隔離，可直接遠傳進入DCS系統。

10. 多種故障信息提示。

工作原理

????????氧化鋯是一種高溫電解質濃差電池，在數百度的高溫環境下，具有能產生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一定數量的氧離子遷移而產生了氧濃差電勢，其電勢值與氧濃度的關系，可以用能斯特（Nernst）公式來表示：

?????????????E=RT/4F×LnP1/P2

式中：E—氧濃差電勢（V）

??????R—理想氣體常數（8.314J/moLK）

??????T—溫度值（K）

??????F—法拉第常數（96500c/moL）

??????P1—參比氣體分壓（空氣）

??????P2—被測氣體分壓

????變送器把所測量出的數據，經單片機計算轉換，將氧含量在液晶屏上顯示出來，同時轉換成電流信號供計算機或計錄儀使用。
