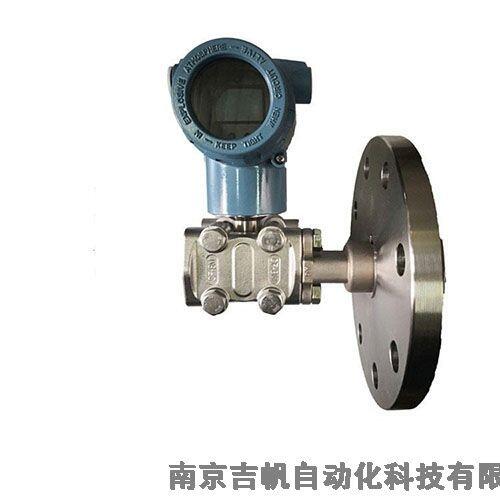

單法蘭數字型壓力變送器

簡介：

單法蘭數字型壓力變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。

      單法蘭數字壓力變送器可對各種容器進行液位,密度的精度測量,有平法蘭和插入式法蘭兩種,適用于高粘度介質或懸浮液體測量。

工作原理：

       工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ-室傳感器中 心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受差壓而變化(對于GP表壓變送器，大氣壓力如同施加在傳感膜片的低壓側一樣)。AP絕壓變送 器，低壓側始終保持一個參考壓力。傳感膜片的位移量為0.004英寸(0.10毫米)。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路 線性地轉換成4~20mA DC的二線制電流、電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號。

產品特點：

• 超級的測量性能，用于壓力、差壓、液位、流量測量
• 小型化（2.4kg）全不銹鋼法蘭，易于安裝
• 過程連接與其它產品兼容，實現測量
• 采用H合金護套傳感器，高品質冷熱穩定性
• 采用16位計算機的智能變送器
• 標準4-20mA，帶有基于HART協議的數字信號，遠程操控
• 支持向現場總線與基于現場控制的技術的升級。

產品參數：

量    程: -0.1-6MPa（范圍內可定制比如-100-50KPa、0-150KPa等）

精度等級: 0.2級、0.1級

輸出方式：4-20mA疊加Hart協議

測量介質：液體、氣體

法蘭大�。篋N15-DN200（范圍內可定制）

負載影響:  電源穩定,負載則無影響

隔離膜片：316L、哈氏合金C、蒙耐爾、鉭

排 污 閥：316L、哈氏合金C、蒙耐爾

法蘭接頭：316L、哈氏合金C、蒙耐爾

密封元件：氟 橡 膠

電氣殼體：低 銅 鋁 合 金

表面涂層：環氧樹脂

選型須知

選購壓力變送器時要根據具體情況來選擇相應的壓力變送器，下面是總結的三個大的方面。

一. 確定測量介質

      壓力變送器丈量介質的侵蝕程度，根據侵蝕程度的大小選擇相應的變送器，一般來說非強酸強堿均可以使用以不銹鋼為隔離單元的變送器，否則只能選擇專為防侵蝕設計的鈦合金等特制變送器。

二.確定丈量范圍和丈量方式

      一般選擇丈量范圍時要考慮實際丈量范圍，過壓丈量范圍，選擇量程以丈量范圍為準，同時考慮過壓丈量范圍的大小。

      另外需要選擇準確的丈量方式，假如丈量差壓必需選擇差壓變送器型號系列丈量范圍過壓范圍丈量方式 PT110/PT110S/PT210 最小 0~0.5MPa、  0~500MPa 、2 倍量程(量程<10Mpa)、1.5 倍量程(量程>10Mpa) 表壓 YSZK310 、最小 0~50KPa 、 0~40MPa 、2 倍量程(量程<10Mpa) 、1.5 倍量程(量程>10Mpa) 、表壓/絕壓 YS31/32/33 、最小 0~1KPa、 0~160MPa 、6 倍量程 (量程<20KPa)、 0.2MPa (量程20~100kpa)、2 倍量程 (量程> 100kpa) 、表壓/差壓/絕壓

三. 確定精度范圍，補償溫度范圍，使用溫度范圍。

      根據您需要丈量的精度，一般選擇略高于所要求精度的產品。同時選擇時還需考慮長期不亂性指標，所謂使用溫度范圍即正常工作時丈量介質的溫度范圍，使用溫度范圍即使用過程可能泛起的溫度范圍，一般選擇時略大于要求的溫度范圍型號系列 補償溫度范圍使用溫度
