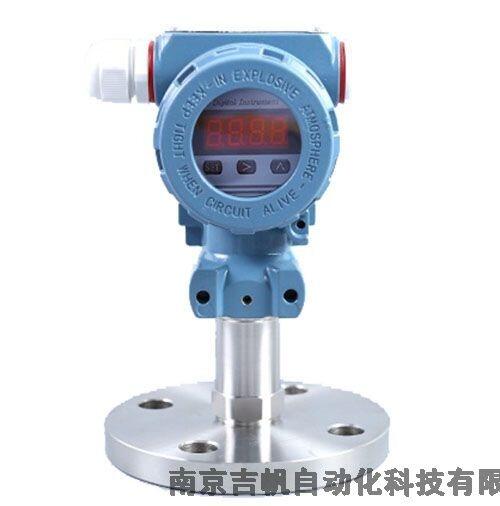

隔膜壓力變送器

產品概述：

隔膜壓力變送器具有測量的高精度、高穩定性。該變送器的顯著特點是采用了較大內孔和法蘭式連接方式。適用于非密封場合尤其是粘稠或漿糊介質、腐蝕性液體或富含顆粒類介質、腐蝕性強，不易堵塞，便于清洗，并采用了先進的電路線性和溫度補償技術，使得線性更佳、溫漂系數低，抗干擾強，進一步發揮了傳感器抗腐蝕性強和過載能力強的優勢。

產品參數：

測量范圍：-0.1-100MPa

輸出信號：4-20mA、Hart協議、RS485

供電電源：12-36V

精度：0.2級、0.5級

連接方式：DN25、DN50

補償溫度:-10-70℃

工作溫度：-20-80℃

壓力過載：10MPa一下2倍；10MPa以上1.5倍

長期溫度≤0.2%FS/年

防護等級IP65

工作原理：

       工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ-室傳感器中 心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受差壓而變化(對于GP表壓變送器，大氣壓力如同施加在傳感膜片的低壓側一樣)。AP絕壓變送 器，低壓側始終保持一個參考壓力。傳感膜片的位移量為0.004英寸(0.10毫米)。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路 線性地轉換成4~20mA DC的二線制電流、電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號。

適用工況：

• 需要將高溫介質與變送器隔離。
• 測量介質對變送器元件有腐蝕作用。
• 懸浮液體或高粘度介質。
• 被測介質由于環境或流程溫度變化而固化或結晶。
• 更換被測介質需要嚴格凈化測量頭。
• 測量頭必須保持清潔衛生。
• 密封壓力容器液位測量。
