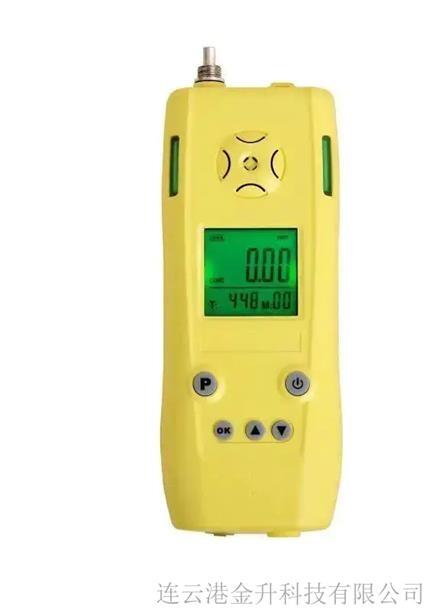

AJB-II型防爆泵吸式可燃性氣體
警告：
嚴禁改變本安電路和與本安電路有關的元器件的型號、規格和參數！
嚴禁使用本說明書規定以外的電池！
前言：本說明書為北京卓安恒瑞科技有限公司生產的AJB-II型可燃性氣體檢測報警儀（以下簡稱儀器）使用說明書。使用本儀器前請詳細閱讀本說明書。
一． 用途
AJB-II型可燃性氣體檢測報警儀適用于煤礦井下、巷道等處連續監測環境中可燃性氣體（瓦斯）等有毒氣體濃度。當可燃性氣體濃度超限時，能自動發出聲、光、振動報警。可供相關工作人員、管理人員、專業人員、流動工作人員、煤礦通防人員等隨身攜帶使用，也可供上述場所固定使用。儀器防爆型式為礦用本安兼隔爆型，防爆標志為ExibdI。
在具有可燃性氣體爆炸性危險的煤礦井下：
a）溫 度：0～40℃；
b）濕度：≤98％；
c）大氣壓力：80～116kPa；
d）風 速：0～8m／s；
e）貯存溫度為-40～+60℃。
f）在具有爆炸性氣體混合物的危險場所。
警示：當儀器使用環境條件超出上述使用條件時，可能會造成儀器誤差增大。
二．測量原理
檢測儀采用熱催化型高性能傳感器組成惠斯頓電橋，測量臂由載件催化元件（俗稱黑元件）和純載元件（俗稱白元件）組成，輔助臂由金屬膜電阻和電位器組成，穩壓電路為電橋提供穩定的電壓。在新鮮空氣中橋路處于平衡狀態，在被測氣體中，可燃性氣體在黑元件表面發生催化反映（無焰燃燒），使黑元件溫度增高，電阻增大，橋路失去平衡，從而輸出一個電位差該電位差在一定范圍內，其大小與可燃性氣體的濃度成正比。
三． 技術指標
|
測試氣體 |
可燃性氣體 |
|
測定原理 |
熱催化載體元件 |
|
測試范圍 |
CH4：0-100LEL |
|
指示精度 |
0~1.00% CH4： ±0.10% CH4 1.00~3.00% CH4： ±10% 真值 3.00~4.00% CH4： ±0.30% CH4 |
|
報警點設定 |
儀器的報警點設置范圍：0.50~100LEL CH4；任意設置。 |
|
報警誤差 |
報警誤差應不超過±0.05 % CH4。 |
|
響應時間（T90） |
不大于20s。 |
|
報警聲級強度 |
≥ 75dB(距蜂鳴器1米遠處) |
|
報警光能見度 |
≥20米（黑暗中） |
|
傳感器使用壽命 |
> 1年 |
|
外形尺寸/重量 |
106mm×55mm×32mm/250克 |
|
電池規格 |
儀器的本安電源：錳酸鋰蓄電池一節，型號：PL123450-1500mAh *高開路電壓U0：4.2V 額定電壓：3.7V *大短路電流I0：3.4A 電池串入750m限流熔斷器以及1.0Ω/1W的限流電阻，并與電池一起用環氧樹脂澆封為一體，構成本安電池組件。 |
|
*高開路電壓U0 |
4.2V |
|
額定電壓 |
3.7V |
|
*大工作電流 |
125mA |
